TV EI Chassis B30 - Potrebna šema sa SCART priključkom

[Vojvoda]

Šema za ovaj model koliko ti volja ali ne nađoh ni jednu u kojoj je SCART ucrtan. Imam potrebu da dogradim jednog starca kako bi mogao raditi sa DVD-om.
Unapred hvala.

[tom]

U ovoj temi ima i sema...sa scart-om
http://www.fanzo.org/forum/viewtopic.php?p=28422#p28422

[Stolle]

Negde sam postavio na forumu...ako nađem...

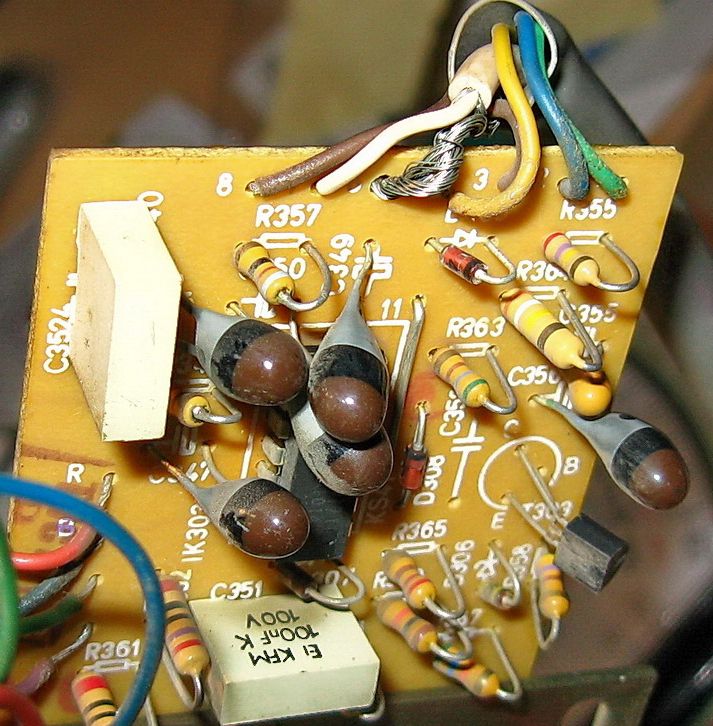

Nisam našao,možda sam samo mislio. Evo, B20,to je isto:

[krllebg]

Mirko ,mnogo se druzite ti i Sinisa (alijas Budzer) ... pocelo da utice na tebe,konstruises i prepravljas

[Stolle]

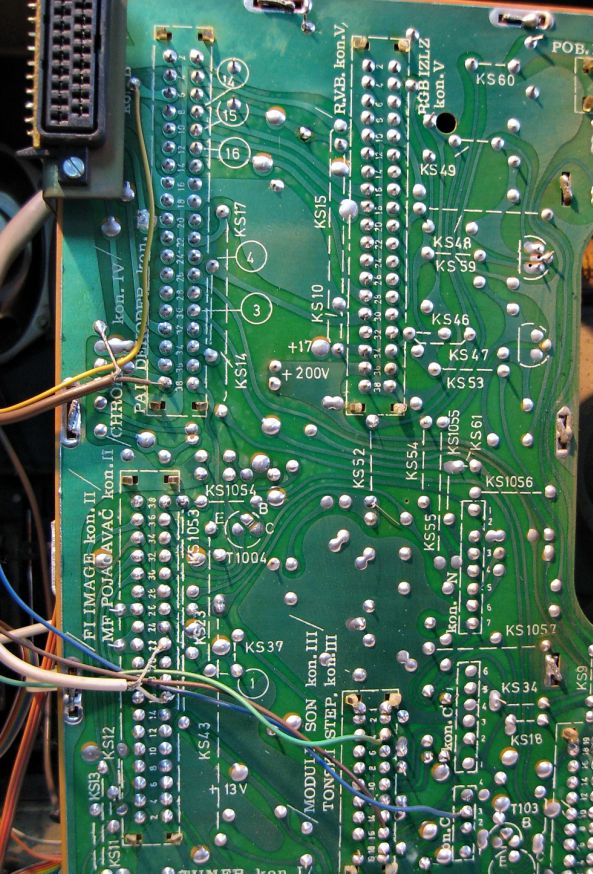

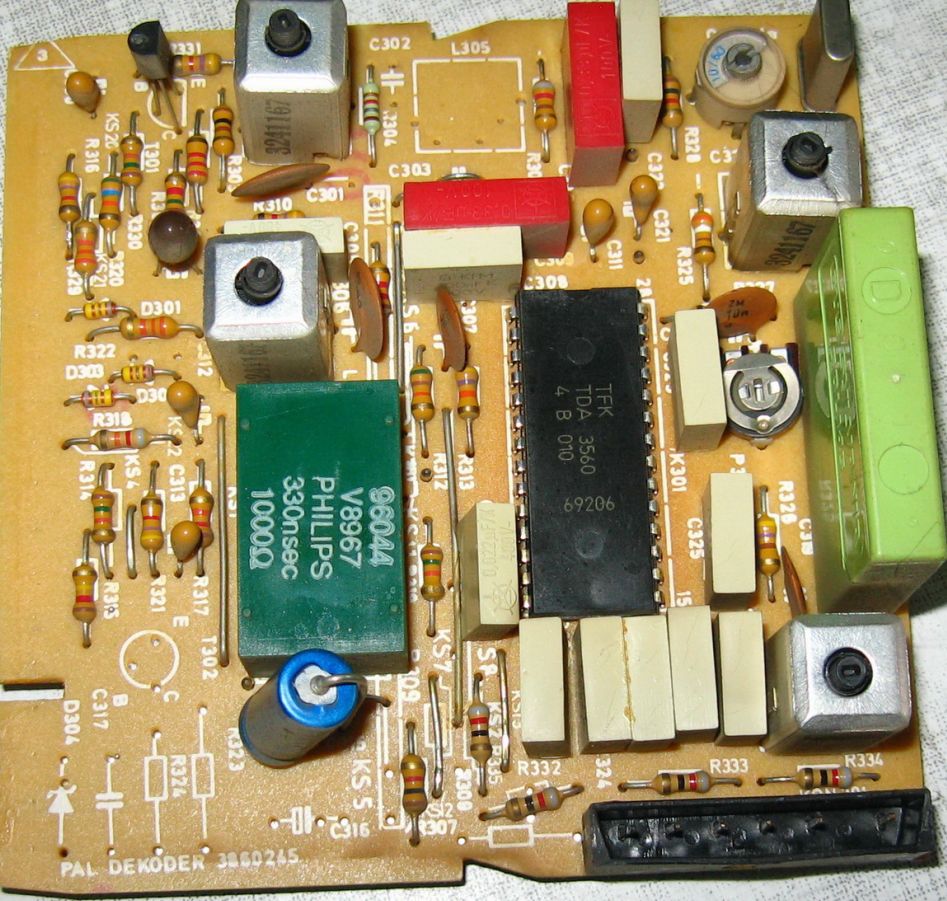

Evo slika za B30,fabrička ugradnja:

[miodrag popovic]

mogu raznorazne varijante-vec sta je najbrze-jesi razmisljo da mu lupis relej-preseces na dva mesta stampu
ili mehanicki prekidac sa neke sasije recimo stylandia ima vec i cinc-eve
ako je sa SAA procesorom ima za AV pin 0 ili 5V pa je lako
ili da se koristi 12V sa SKART-a da ga prebacuje sam DVD...
ja za slicne poslice koristim delove od starih sasija vec kako je najbrze.

e da gorenje K11 ima vec gotovu plocicu samo 6-7 zica spojiti
