TV SAMSUNG - Univerzalna mreza TELESAN SMPS04 (RESENO)

Post napisao sharp666 » 21 Apr 2009, 22:19

U aparatu samsung umesto SMR/a je mreza univerzalna koja je pukla. Na njoj pise TELESAN SMPS04 a od gore samsung SMR. Izgoreli su neki otpornici, BU508 itd. Ima li ko semu ili ako ima takvu mrezu neka mi posalje vrednosti R-1, i R-11 za sada oni su ugljenisani. Pozdrav
Vrh
Avatar
Stolle
Preminuo
Postovi: 19099
Pridružen: 12 Avg 2006, 23:35
Location: Srbija
Specialty: tv-multimedia
Lokacija: Dimitrovgrad

Re: TELESAN SMPS04 univerzalna mreza

Post napisao Stolle » 21 Apr 2009, 22:28

Bila je negde šema na forumu...
R1=2.2Ω
R11=6k8
"29 poslednjih dana u mesecu je najteže"
Vrh
Avatar
tom
gxu
gxu
Postovi: 2297
Pridružen: 23 Apr 2007, 20:01
Location: Strumica
Contact person: TOME
Specialty: tv
Lokacija: Makedonija

Re: TELESAN SMPS04 univerzalna mreza

Post napisao tom » 21 Apr 2009, 22:44

Ova bi mogla da posluži
TOME
Vrh
sharp666
_
_
Postovi: 30
Pridružen: 09 svi 2007, 13:51

Re: TELESAN SMPS04 univerzalna mreza

Post napisao sharp666 » 21 Apr 2009, 23:02

ok kolega probacu pa javljam. A na linku je od akai tv sema i ne poklapa mi se bas.
Vrh
Avatar
Stolle
Preminuo
Postovi: 19099
Pridružen: 12 Avg 2006, 23:35
Location: Srbija
Specialty: tv-multimedia
Lokacija: Dimitrovgrad

Re: TELESAN SMPS04 univerzalna mreza

Post napisao Stolle » 21 Apr 2009, 23:04

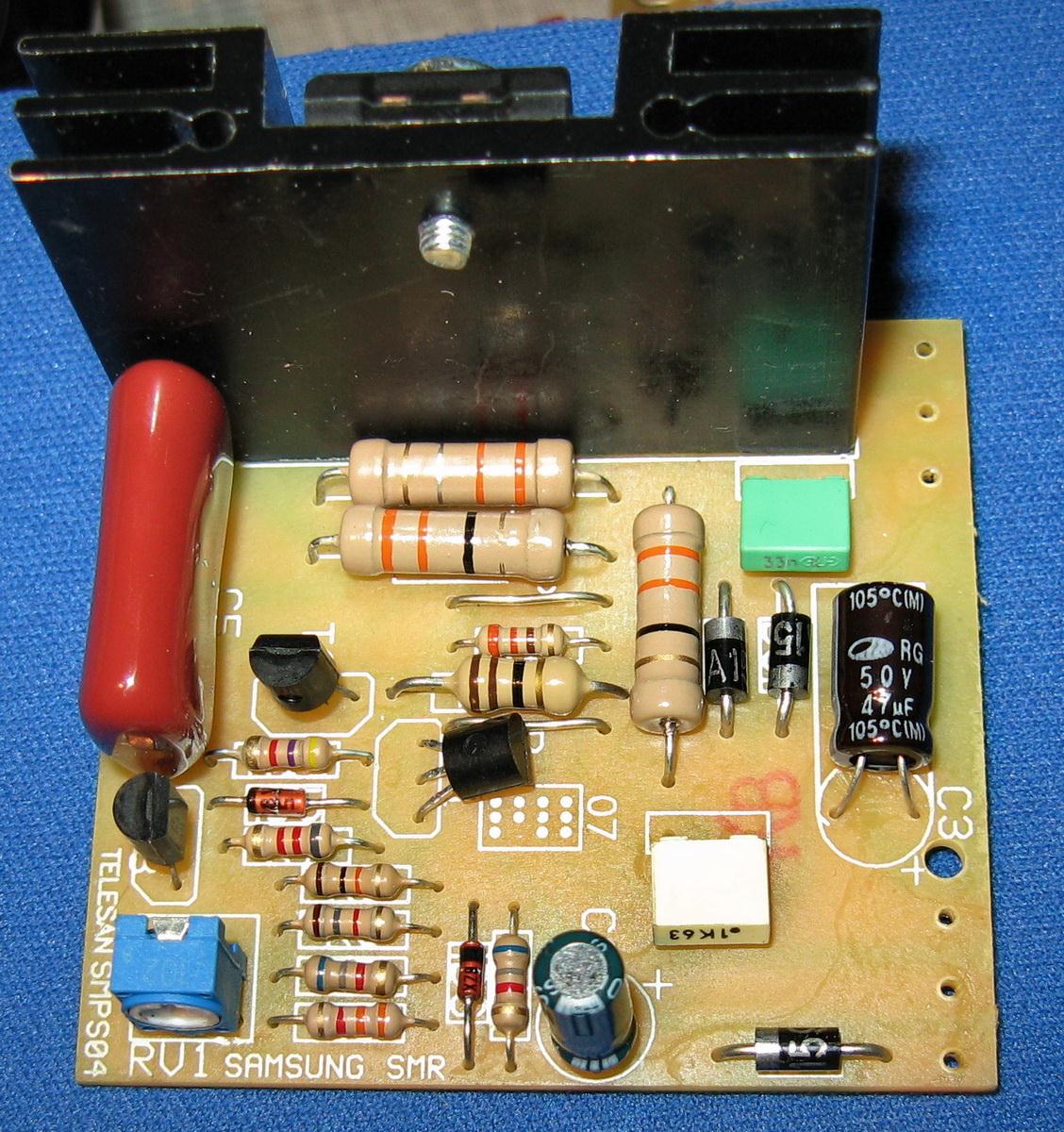

Čekaj....izgleda sam loše video,R11 je 330Ω.Evo slike pa pogledaj sam:
R1 je 2.2Ω
Ispod trafoa je 330kΩ
Prilog
Telesan SMPS04.jpg
"29 poslednjih dana u mesecu je najteže"
Vrh
sharp666
_
_
Postovi: 30
Pridružen: 09 svi 2007, 13:51

Re: TELESAN SMPS04 univerzalna mreza

Post napisao sharp666 » 21 Apr 2009, 23:16

to je ta care, HVALA PUNO. E TAKO SE TO RADI. POZDRAV
Vrh
Avatar
Majstor Duja
Neaktivan
Postovi: 3136
Pridružen: 23 Avg 2006, 17:29
Location: Novi Sad - centar
Warranty service: http://www.elektrocentar.com
Contact person: Goran Duic
Specialty: tv-multimedia

Re: TELESAN SMPS04 univerzalna mreza

Post napisao Majstor Duja » 22 Apr 2009, 08:49

Da li je reseno?
:oklagija
Rule #1 "Always stand for what you believe, even if it means standing alone."
