PHILIPS 28PT4102 L6.2 vertikala

[enis.tz]

napon od 25V ima probao sam i tranzistore 7905 i 7904 samo sto sam umesto orginalnog STP4NA40FI ubacio IRF842

[Stolle]

Da ti nije negde pukla štampa? Meri redom, prvo od otklonske, pošto si tamo imao razlemljen pin.

[tom]

Vidi deo sheme sa "foxit reader" strana 10

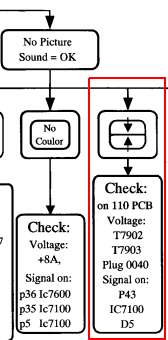

Prilog "Repair facilities"

[emem]

Mogli da vide impulse na putu u crvenom. Prekide negde... ; ovo је превод из google, izvinite . Pozz!

[Majstor Duja]

@Eniz.tz:

Da li imas osciloskop? Mora da bude galvanski odvojen - sa razdvojnim trafo-om da bi ispitao primarni deo a TDA mozes i direktno...ovako mozemo da nagadjamo do sutra sta bi moglo da bude...poz

[Djoko Hristovski]

jel si merio omski otklonsku

[enis.tz]

osciloskop nemam nazalost trebao bi uskoro da kupim jedan.a a otklonsku sam merio 6.5 oma.

[Majstor Duja]

Sasija L6.2 je dosta komplikovana zbog nacina izvedbe i bez osciloskopa ce ova popravka biti pipanje u mraku...kvar moze da bude bilo sta ali ti neces moci da utvrdis gde je problem jer " ne vidis" signal - kako narod kaze:
"Bez alata nema zanata"

[chellawy]

ako ti je otklonska ok , tranzistori takodje kao i naponi , ja bih rekao da ti ne valja pobuda i tu bi se fokusirao.
Meri sve ostale napone i uporedjuj po semi. Kad nadjes nepravilnost u nekom od njih onda tu prekopaj sve elemente koji su u vezi stom tackom.
nedavno sam ovom logikom preveo dosta vremena na slicnom kvaru i naravno resio....
Naravno napuknuta stampa i te kako dolazi u obzir ... kao i proboj blok kondova pod opterecenjem ,,,

[enis.tz]

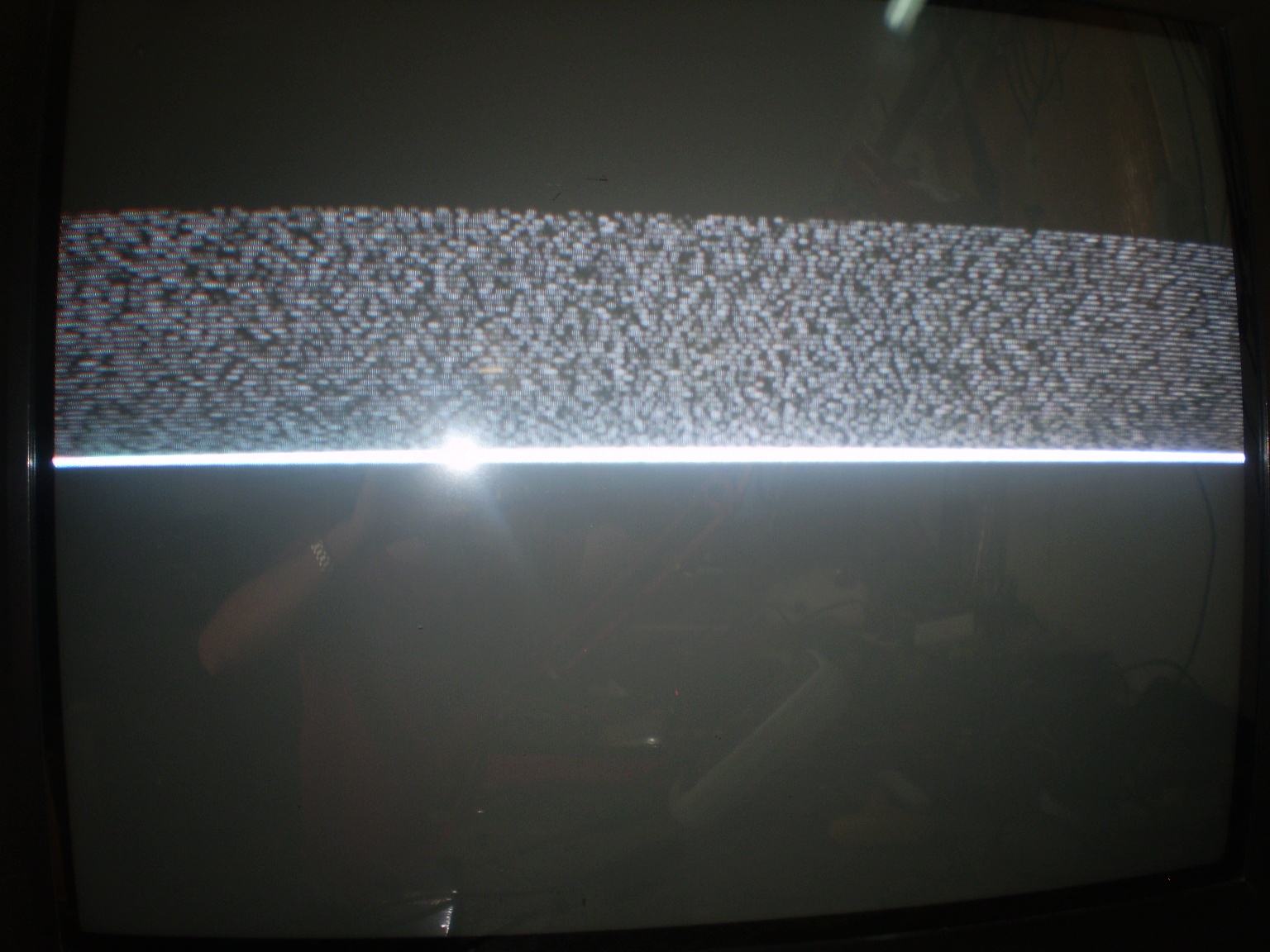

zamenim optokopler 7422 i tranzistor 7424 i dobijem mali znak da je tu bio problem.evo slikao sam
smanjio sam sliku (tvoj file sam obrisao) "nec"

[krllebg]

pritisni malo sasiju,vidi da li reaguje dok je ukljuceno ... prekid stampe ?

[toce]

Imao sam taj problem i ja izvadi plocicu i menjaj redom elkosi koi su na njoj otpornik cini mi se da je ispod hladnjaka nemogu se setitim znam da je 680 oma i jos neki omski otpornici tranzistori u vertikali koji su na hladnjaku zameniti ne proveriti zameni i zenerice cini mi se da je bilo u pitanju i probaj da kratkospois osiguraci koji su cilindricni mozda te i od njih neko zeza uglavnom problem ti je na plocice

[enis.tz]

ok pokusat cu..ev sad ga upalim i radi tak 2 min i stade skroz ma osedi od ovog tv-a ima stby nestarta samo cvili u zvucnicima.pa moram sad i to da resim pa da se vratim na vertikalu

[toce]

Menjaj oba 2 elkosa u mrezi od 47mf 160V

[enis.tz]

promenio elkose sve lemove ponovio pregledao stampu nije puknuta..jos malo i odustajem od ovog tv-a.
