TV SAMSUNG SMR40200 - Uni mreza by Nipur (INFO)

[Sully]

Evo i mog iskustva sa UNI modulom E11-010 SUPER OZAY. Dva modula sam probao u četiri TV-a i video sam da je nestabilna slika po vertikali. U gornjem delu slike dobijam neku svetliju traku širine 3-4 cm po horizontali. Mušterija mi se žali na podrhtavanje slike po vertikali, koje se najviše primećuje po LOGO-u programa. Nabavio sam SMR i HIS u kompletu i vratio sve po starom na sva četiri TV i sve je bilo OK. Jednom rečju ove uni mreže koje imam ja, nijedna mi se nije pokazala dobra kad ju u pitanju SAMSUNG inače jednu sam koristio kod TV-a QUADRO koji dan danas dobro radi po rečima mušterije. Pozdrav

[cacko85]

...Mušterija mi se žali na podrhtavanje slike po vertikali...

Uf, majke mu ga
Juce sam dobio jedan Samsung SCT11D u koi neki kolega je ugradzio (SMPS01, 1015-06, GZM SUPER, SMPS BEZLEME) pred nekoliko godina i elkosi su isushile pa napon na sekundaru je skoknuo izato shta nema R2KN (kolega ni je ugradzio) crknuo je HIS tranzistor.
Posle opravka na mreza i HIS, slika je podrhtavala po vertikalu neshto oko 0,5-1mm i najvishe se primetuje na logo od programa cudio sam se od sta moguce je da bude.
Zameneto sve u vertikalu i opet tako, danas sam mislio da vidim neshta drugo ali cim kazes tako valjda je od mreza.

[tom]

Originalni trafo ima dve (2) "mase", iliti dva odvojeno motana namotaja što bi značilo gnd i +B=125V i gnd i +16V, dok na uni mrežu imate "zajednički" gnd ili "masu", zato da ne bi došlo do titranja treba napraviti dva gnd iliti "mase" da bi došlo kao da imate dva posebno motana navoja za 125V i 16V... E sad kako to izvesti ostaje vama ...

[cacko85]

Spoijo sam oboje masi (za 125V i 16V) sa kratkospojnik i slika vise ne podrhtava.

[Stolle]

Nije baš najjasnije. Gde si spojio? Mogao si to da slikaš.

[cacko85]

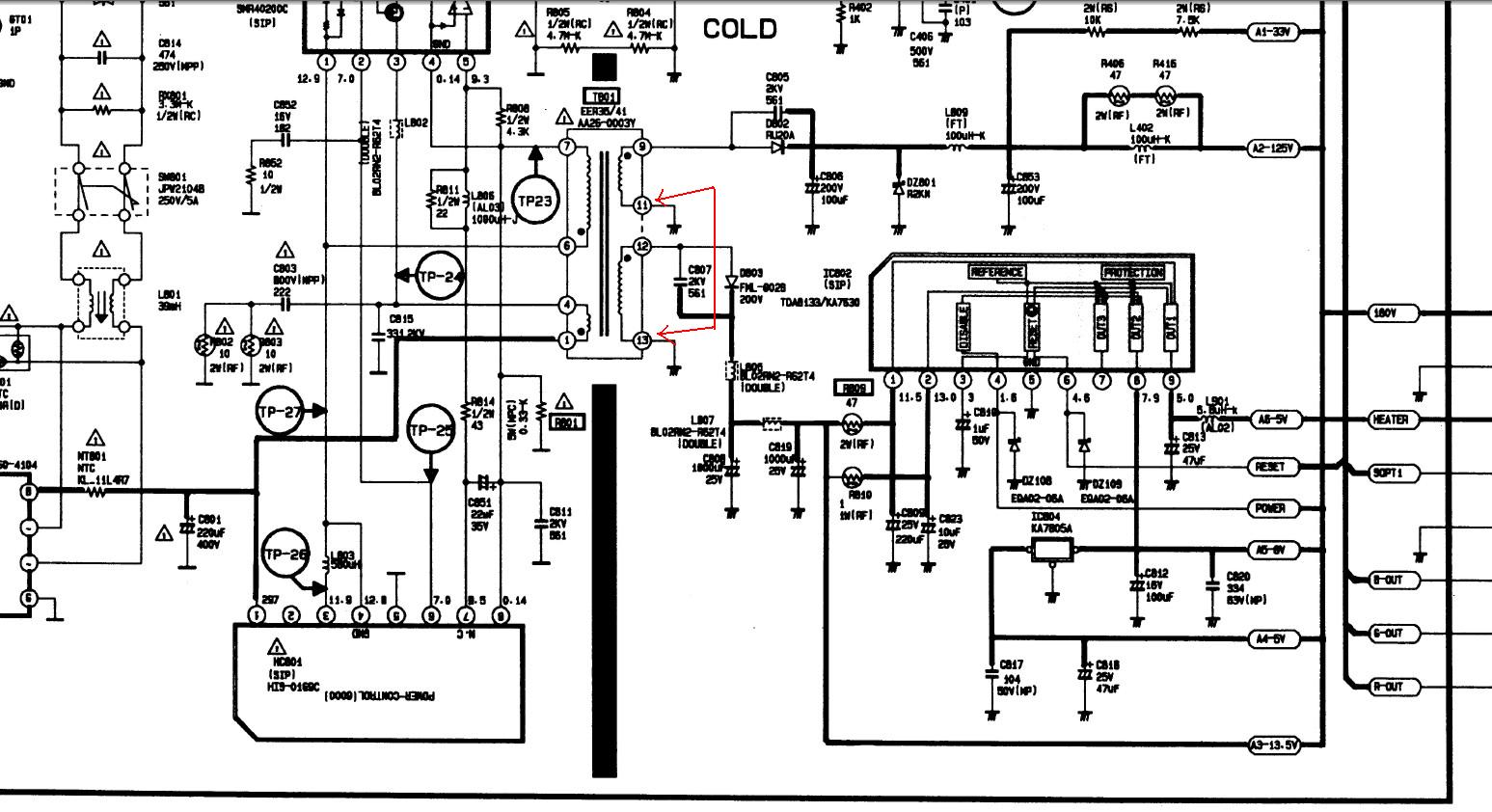

Evo:

[Liskun Elektronik]

Bas cudno pa na uni mrezi su mase zajedno znaci kad ih spojis na plocu automatcki spajas i te mase na ploci,ili si ti ipak ugradio kao tu original sa odvojenim masama pa si morao da ih kratko spojis???? ili ja ovde nista nisam razumeo ,ko razume shvatice,bitno je da radi

[mpajovic]

Suprotno od Tomovog resenja

[cacko85]

Da na semu ne se vidi razlika, ali masu na 16V idu preku (od) druga strana t.e. mislim da idu i preko neki mini zavojnici.
Tacno da UNI Mreza ima spojeni masu sta mu dzodze isto, ali radi.
Primeru na napajanje na racunar na oni 20(22) pinski konektor idu puno masi, a ako u mrezu su svi na istu tacku.
Ne mogu sada da slikam ali ako ima neko ta shasija neka vidi bolje kao se razlikuju obe mase a na semu nije bash uocito.

[tom]

Da ne bi bilo zabune pričamo o ovoj mreži...SMR40200 kit




a ne o ovoj Uni mreži dole od 0V do 200V (iako može i ova da se koristi ali sa "strane")

[cacko85]

Tome ovo dole je ugradzen (SUPER 0-200V), ugradzen je od strana sa zicima.

[boban1982]

Zna li neko gde se moze naci gore pomenuti mrezni modul za samsunga,ili ako neko ima koji visak?

[Majstor Duja]

@Bobane:
Ovakva pitanja se postavljaju u delu foruma:
viewforum.php?f=41
a ne ovde...
