QUADRO CTV-37D10TXT Gori otpornik u stand-by *RESENO*

Post napisao stojkePN » 07 Jul 2009, 01:40

FIRMA: Quadro
MODEL: CTV-37D10TXT

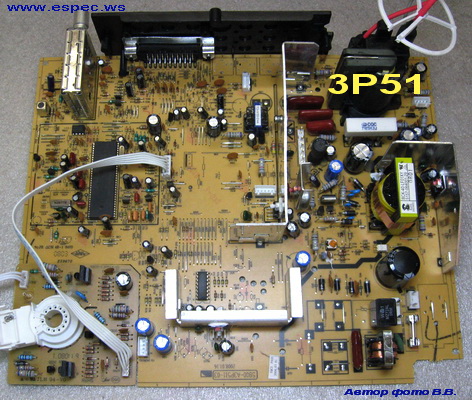

CHASSIS(oznaka šasije): 3P51
PCB(oznake na štampanoj ploči): 5800-A3P51-03
MCU(procesor): TDA9361PS/N3/5
EEPROM: 24C08WP
VERTIKALA: STV9302
AUDIO: TDA7056A
VIDEO:
SMPS (mreža): CQ0765RT
FBT (vn trafo): BSC25-N1647 5131-051104-03 080819-91
TUNER: EWT-5F3T1-E06W
EKRAN: A34AGT13X92F
KVAR: Gori otpornik R647 u stand-by
OPIS KVARA: Tv je dosao sa kvarom da nece da se upali.Posle pregleda kvar je uklonjen zamenom optokaplera i IC-a TL431.Tv je radio na probi bez problema i poslat je vlasniku.Sledeceg dana se vlasnik zali da tv nece da se upali.Otpor R647 se ugljenisao.Zamenom otpornika tv se upali i radi normalno ali kad se ugasi i ostavi veoma brzo pocinje da greje otpornik R647 i izgori ga.prekontrolisana je mreza zamenjen optokapler drugim, zamenjen je TL431 ali se desava isto.Jos jedna zanimljiva stvar ima oko otpornika a to je da pored ovog otpora R647 (100ohm) koji ide na nozicu 1 optokaplera ima jos jedan otpor koji je na ploci pod oznakom R647A (1k) koji ide na nozicu 2 optokaplera.U Service manualu kao i jos par sema koje sam skinuo za ovu sasiju nema ucrtan ovaj drugi otpor sa oznakom R647 a u nacrtu ploce u service manualu ga ima a u semi ga nema :roll:

Mozda R647 i nije 100ohm ali je stavljeno ono sto je po semi.Ako neko ima jos neku semu da uporedi da li je to dobra vrednost.I da li neko ima ideju zasta gori otpor dok je tv samo u stand-by a dok radi sve je u redu :?:

SEMA SE NALAZI OVDE :arrow: http://www.fanzo.org/forum/viewtopic.php?p=33876#p33876
Prilog

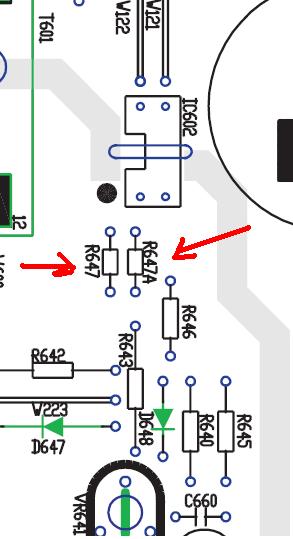

R647 i R647A.JPG
R647 i R647A.JPG (25.84 KiB) Pregledano 2620 puta.
Zadnja izmena: stojkePN, dana 07 Jul 2009, 22:22, ukupno menjano 5 puta.
Sto vise ucim sve vise vidim koliko neznam :plaz:

Avatar
Stolle
Preminuo
Postovi: 19099
Pridružen: 12 Avg 2006, 23:35
Location: Srbija
Specialty: tv-multimedia
Lokacija: Dimitrovgrad

Re: QUADRO CTV-37D10TXT Gori otpornik u stand-by

Post napisao Stolle » 07 Jul 2009, 01:42

Stavi i R647 1kΩ.
"29 poslednjih dana u mesecu je najteže"

Avatar
stojkePN
___
___
Postovi: 1594
Pridružen: 11 Feb 2007, 04:55
Location: Srbija-Paraćin

Re: QUADRO CTV-37D10TXT Gori otpornik u stand-by

Post napisao stojkePN » 07 Jul 2009, 01:54

Hvala Stolle probacu :pivopije:
Sto vise ucim sve vise vidim koliko neznam :plaz:

Avatar
cacko85
gx
gx
Postovi: 1746
Pridružen: 03 Dec 2008, 17:51
Location: Macedonia
Contact person: Slavche
Specialty: tv-multimedia
Lokacija: Sveti Nikole
Kontakt:

Re: QUADRO CTV-37D10TXT Gori otpornik u stand-by

Post napisao cacko85 » 07 Jul 2009, 01:59

Ma vrlo cudni stvari su dogadaju sa ovim kineski shasii :shock:
Pred neko nedelje imao sam jedna kineska shasija mozda je bila i ova ne se secam tacno ali mislim da je neka PH02 ili 03 ni je vazno, imala je ovo 5Q0765 u mrezu.
Ni je radila mreza, pulsirala je sa 1Hz odprilike, SVE sam prekontrolirao i zamenio sa vrednostima na plocu t.e. sa boima na otpori koi gi je imao na plocu i nije htela da proradi i nije.
Zamenio sve u primar opet isto, i na kraju izvadio sam svima i elementi u povratnoj spregu sa OPTO i TL, DIODI, otpori i prilagodio na semu od PH06, i ondak je proradila. :?
Sve se dogada.
Probaj stavi taj otpor kao sta je Stolle rekao ako nece ondak ti savetujem da promenis sve kao na shasiju PH06.
:pivopije:
www.facebook.com/slavceelectronics

Avatar
stojkePN
___
___
Postovi: 1594
Pridružen: 11 Feb 2007, 04:55
Location: Srbija-Paraćin

Re: QUADRO CTV-37D10TXT Gori otpornik u stand-by

Post napisao stojkePN » 07 Jul 2009, 22:22

Stavljen je otpor R647 1kΩ.Posle 3-4 sata u stand-by otpornik se samo blago greje.Temu moze da smatramo resenom hvala za pomoc :pivopije:
Sto vise ucim sve vise vidim koliko neznam :plaz:

Avatar
filka
gx
gx
Postovi: 1986
Pridružen: 13 Avg 2006, 10:38
Location: Kavadarci Makedonija
Warranty service: Fuego Grundig LG Beko Samsung
Specialty: tv

Re: QUADRO CTV-37D10TXT Gori otpornik u stand-by *RESENO*

Post napisao filka » 08 Jul 2009, 14:14

Ce da izgori opet :-( Proveri na prvu nogu procesora ST-BY kada je tv u St-by trebalo bi da imas 0V a sada je kod tebe 0.7 V i zato ti tv ne gasi komplet i dolazi do pregaranja tog otpornika.Izmeri pad napona na tom otporniku i videces da ipak on trpi...
Jedino resenje je zamena procesora il kako sam ja resio a bilo je reci o tome u EXPERT dio,xxxxxxxxxxxxxxxxxxxxxxxxxxx resio si problem pregaranja otpornika.Nus proizvod je da nece da svetli led dioda za ST-BY al se i to resava......

@Filka: ? nije dozvoljeno prepisivanje iz Expert-a u javni deo...resio sam to na drugi nacin sa StojkePN-om, poslao sam mu PP
-će izginemo ki Mančester

Avatar
stojkePN
___
___
Postovi: 1594
Pridružen: 11 Feb 2007, 04:55
Location: Srbija-Paraćin

Re: QUADRO CTV-37D10TXT Gori otpornik u stand-by *RESENO*

Post napisao stojkePN » 09 Jul 2009, 01:34

Hvala na savetu :pivopije: Od zamene procesora nema nista morace da radi prepravka sa diodom.Javicu rezultate u svakom slucaju.
Sto vise ucim sve vise vidim koliko neznam :plaz:

Avatar
cacko85
gx
gx
Postovi: 1746
Pridružen: 03 Dec 2008, 17:51
Location: Macedonia
Contact person: Slavche
Specialty: tv-multimedia
Lokacija: Sveti Nikole
Kontakt:

Re: QUADRO CTV-37D10TXT Gori otpornik u stand-by *RESENO*

Post napisao cacko85 » 09 Jul 2009, 02:23

filka je napisao:...u St-by trebalo bi da imas 0V a sada je kod tebe 0.7 V i zato ti tv ne gasi...
i
filka je napisao:...@Filka: ? nije dozvoljeno prepisivanje iz Expert-a u javni deo...resio sam to na drugi nacin sa StojkePN-om, poslao sam mu PP
i
stojkePN je napisao:...morace da radi prepravka sa diodom...
Dali (mozda) to sta si pratio na PP je jos tajna? lolzi lolzi lolzi
:tooo:
:pivopije:
www.facebook.com/slavceelectronics

Avatar
SaleSk
___
___
Postovi: 656
Pridružen: 04 Nov 2006, 21:08
Location: Skopje
Warranty service: Siemens, Konica Minolta, Kodak, B Braun, Dade Behring, Johnson & Johnson, Drew, TerumoBCT
Kontakt:

Re: QUADRO CTV-37D10TXT Gori otpornik u stand-by *RESENO*

Post napisao SaleSk » 09 Jul 2009, 08:03

cacko mozda ti znas kako da upotrebis diodu, ali ostali clanovi neznaju...to nista ne znaci...
A i taj napon od 0,7V mozes veoma lako da resis...postoje milion alternative, samo treba ti malo kreativnosti i bar osnovno poznavanje elektronike..kako radi pn, pnp i npn spoj, zasta sluzi otpornik, zasta sluzi rele, itd...
:pivopije:
Dusevni bolesnik nikada ne napada bez razloga. U tome se razlikuje od normalnih ljudi.

majstorr
gx
gx
Postovi: 1191
Pridružen: 29 Sep 2007, 18:37
Location: Srbija
Specialty: tv

Re: QUADRO CTV-37D10TXT Gori otpornik u stand-by *RESENO*

Post napisao majstorr » 10 Jul 2009, 00:14

Na pn spoju diode opada 0.7 volti to valjda svi znaju :mrgreen:
