Šema za ovaj model koliko ti volja ali ne nađoh ni jednu u kojoj je SCART ucrtan. Imam potrebu da dogradim jednog starca kako bi mogao raditi sa DVD-om.
Unapred hvala.
TV EI Chassis B30 - Potrebna šema sa SCART priključkom
Pravila foruma
Naslov teme treba da bude u formatu: PROIZVOĐAČ, MODEL, KRATAK OPIS KVARA
Nakon rešenog kvara zatvoriti temu >> >UPUTSTVO< u suprotnom ništa ne činiti.
HOME -- SERVISERI -- DALJINSKI -- RAZNA UPUTSTVA
Naslov teme treba da bude u formatu: PROIZVOĐAČ, MODEL, KRATAK OPIS KVARA
Nakon rešenog kvara zatvoriti temu >> >UPUTSTVO< u suprotnom ništa ne činiti.
HOME -- SERVISERI -- DALJINSKI -- RAZNA UPUTSTVA
- Vojvoda
- ___
- Postovi: 2285
- Pridružen: 17 Dec 2006, 22:14
- Location: Srbija
- Contact person: Mirko
- Specialty: tv-multimedia
- Lokacija: Beograd, Karaburma
TV EI Chassis B30 - Potrebna šema sa SCART priključkom
Budženje je majka zanata.
Ko dobro budži, bolje pare uzima.
http://www.youtube.com/watch?v=WBao61sI ... ture=share
Ko dobro budži, bolje pare uzima.
http://www.youtube.com/watch?v=WBao61sI ... ture=share
- tom
- gxu
- Postovi: 2297
- Pridružen: 23 Apr 2007, 20:01
- Location: Strumica
- Contact person: TOME
- Specialty: tv
- Lokacija: Makedonija
Re: Ei B30 - potrebna šema sa SCART priključkom
U ovoj temi ima i sema...sa scart-om
http://www.fanzo.org/forum/viewtopic.php?p=28422#p28422
http://www.fanzo.org/forum/viewtopic.php?p=28422#p28422
TOME
- Stolle
- Preminuo
- Postovi: 19099
- Pridružen: 12 Avg 2006, 23:35
- Location: Srbija
- Specialty: tv-multimedia
- Lokacija: Dimitrovgrad
Re: Ei B30 - potrebna šema sa SCART priključkom
Negde sam postavio na forumu...ako nađem...
Nisam našao,možda sam samo mislio.
Evo, B20,to je isto:
Nisam našao,možda sam samo mislio.

- Prilog
-
B20 SCART.pdf
- (4.56 MiB) Preuzeto 412 puta.
"29 poslednjih dana u mesecu je najteže"
- krllebg
- ___
- Postovi: 1719
- Pridružen: 27 Avg 2006, 19:45
- Location: Beograd
- Warranty service: DeGermany
- Specialty: tv
- Lokacija: Beograd
- Kontakt:
Re: Ei B30 - potrebna šema sa SCART priključkom
Mirko ,mnogo se druzite ti i Sinisa (alijas Budzer) ... pocelo da utice na tebe,konstruises i prepravljas

... Here lies a man whom is little known !!!
- Stolle
- Preminuo
- Postovi: 19099
- Pridružen: 12 Avg 2006, 23:35
- Location: Srbija
- Specialty: tv-multimedia
- Lokacija: Dimitrovgrad
Re: Ei B30 - potrebna šema sa SCART priključkom

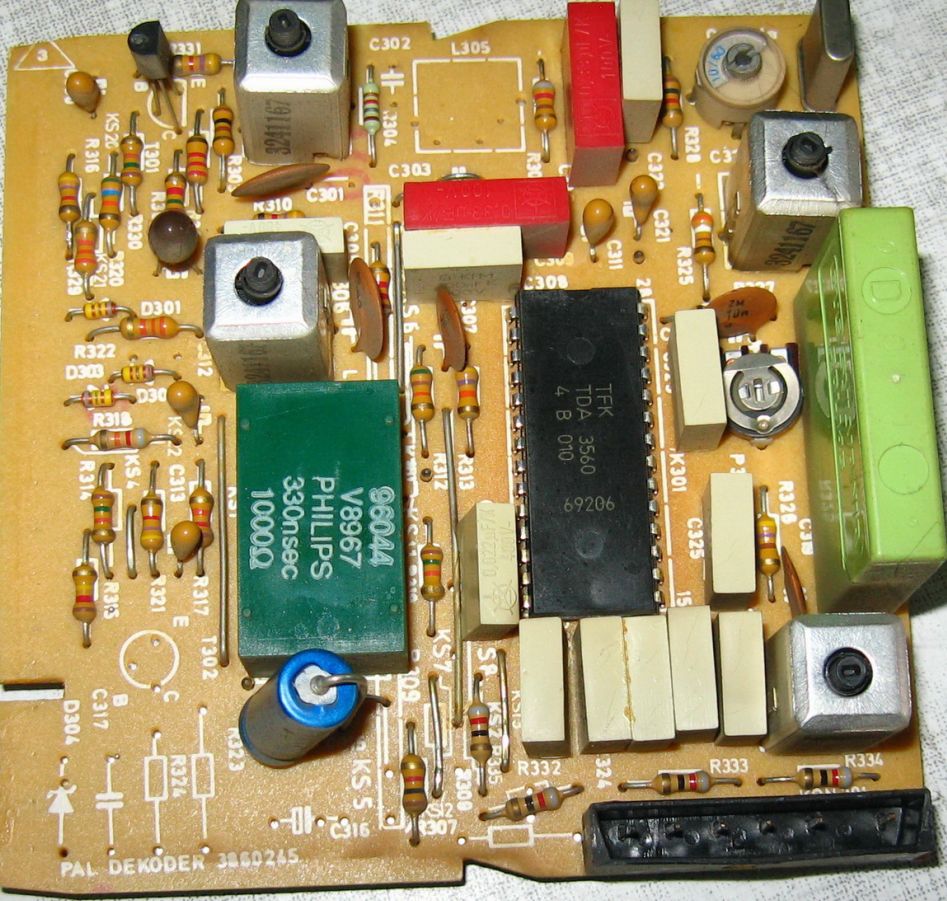

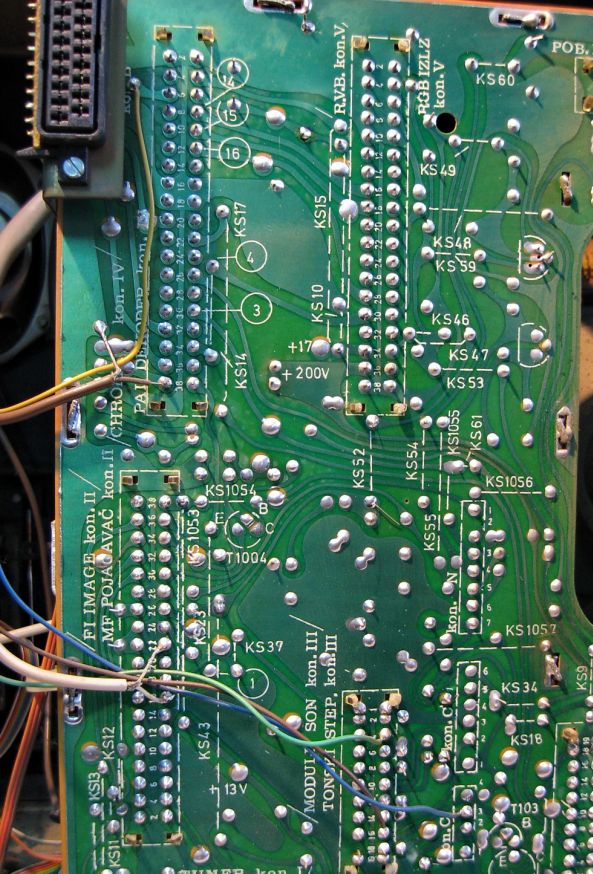

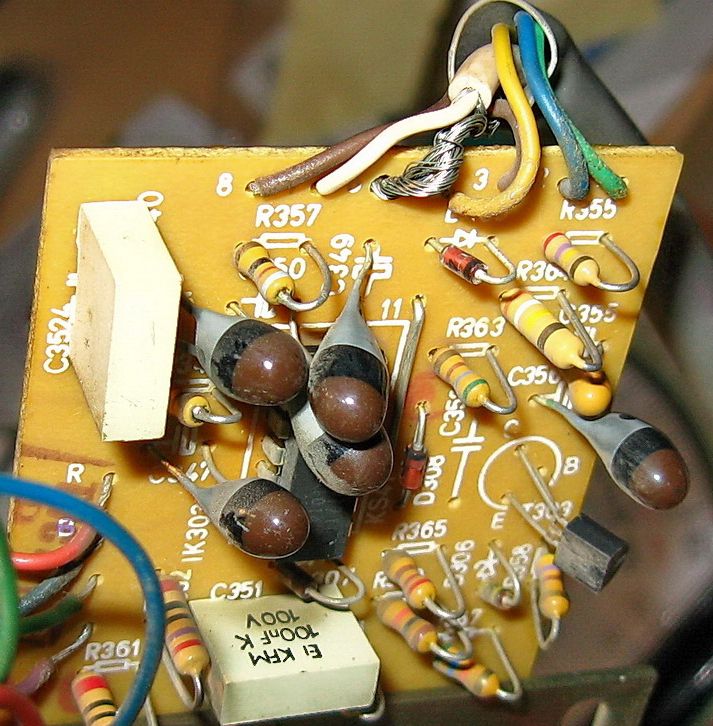

Evo slika za B30,fabrička ugradnja:
"29 poslednjih dana u mesecu je najteže"
- miodrag popovic
- gx
- Postovi: 3300
- Pridružen: 08 Nov 2006, 21:08
- Location: Srbija
- Phone number: 00381638773821
- Specialty: tv
- Lokacija: Pančevo Braće Jovanović 56
Re: Ei B30 - potrebna šema sa SCART priključkom
mogu raznorazne varijante-vec sta je najbrze-jesi razmisljo da mu lupis relej-preseces na dva mesta stampu
ili mehanicki prekidac sa neke sasije recimo stylandia ima vec i cinc-eve
ako je sa SAA procesorom ima za AV pin 0 ili 5V pa je lako
ili da se koristi 12V sa SKART-a da ga prebacuje sam DVD...
ja za slicne poslice koristim delove od starih sasija vec kako je najbrze.
e da gorenje K11 ima vec gotovu plocicu samo 6-7 zica spojiti
ili mehanicki prekidac sa neke sasije recimo stylandia ima vec i cinc-eve
ako je sa SAA procesorom ima za AV pin 0 ili 5V pa je lako
ili da se koristi 12V sa SKART-a da ga prebacuje sam DVD...
ja za slicne poslice koristim delove od starih sasija vec kako je najbrze.
e da gorenje K11 ima vec gotovu plocicu samo 6-7 zica spojiti
Ko izgubi dobitak, taj dobija gubitak
-
