TV PHILIPS 20PT2722 Chassis L71A (L7.1A) - Shema (RESENO)

[ljube]

FIRMA:PHILIPS
MODEL:20PT2722
CHASSIS(oznaka šasije):
PCB(oznake na štampanoj ploči):
MCU(procesor):SAA5290ZP
EEPROM:24W04
VERTIKALA:TDA3653B
AUDIO:TDA7056
VIDEO:TDA8361
SMPS (mreža):MC44603P i tranzistor P6NA60FI
FBT (vn trafo):
TUNER:
KVAR:ne radi HIS
OPIS KVARA:mrezni deo radi, napone na izlazu odgovaraju sa onim na stampanoj ploci,medzutim horizontalni oscilator ne radi pa zato ne radi ni HIS.sumnjam na VNtrafo ali etiketa sa brojem na njemu je ispala pa neznam koji je trafo da ga zamenim, pa ako neko ima broj i sema ovog tv-a molim da je prikaci.neznam dali je sasija WK747 ali na stampanoj ploci su ove brojeve:3139 123 3917.5 wk747

[tom]

Chassis L7.1A
Šema http://www.eserviceinfo.com/downloadsm/ ... t138a.html
Skini svih pet delova...

[ljube]

hvala tom-e, je ta sema videcu sta mogu da ucinim.pozdrav

[ei aleksandar]

seme za sve tipove VN trafoa za sve modele TV-a mozes naci na pretrazivacu HR DIEMEN.pomocice ti dosta

[Majstor Duja]

seme za sve tipove VN trafoa za sve modele TV-a mozes naci na pretrazivacu HR DIEMEN.pomocice ti dosta

Pokusaj bar da procitas sta je napisano pa shodno tome pruzi odgovor jer ako kolega kaze:

sumnjam na VNtrafo ali etiketa sa brojem na njemu je ispala pa neznam koji je trafo da ga zamenim

to znaci da ne zna koji je orginalni trafo pa ne moze da nadje ni shemu na HRdiemen-u. Spoljni link postavljash na sledeci nacin:

Kod: Označi sve

www.hrdiemen.es

koristeci CODE funkciju.

[ljube]

kao sto vidim niko ne zna koji je trafo pa cu odustati.hvala svima!

[fanzo]

HR7963

[tom]

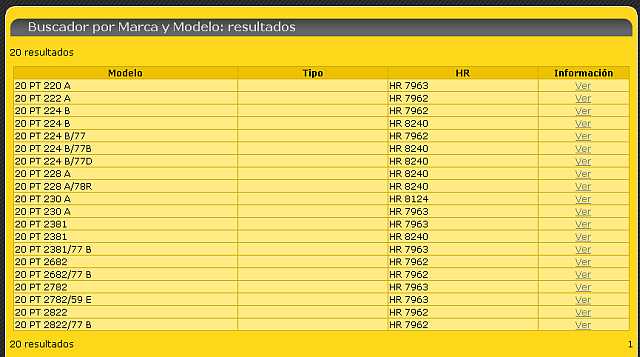

Na sajtu HR-a ima samo ovo pa pogledaj i uporedi mozda neko od ovih i odgovara...

[ljube]

hvala , vracate mi nadu potrazicu ga pa cu da izvestim sta je bilo,zato sam opet promenio prvi post

[ljube]

nasao sam trafo i zamjenio ga i tv je ok hvala na pomoc

[Majstor Duja]

Eto, nikad ne odustaj tako brzo....
