TV QUADRO CTV72S10TXT Chassis 5P60 - Split Trafo (ODUSTAO)

[cacko85]

FIRMA:QUADRO
MODEL:CTV72S10TXT
CHASSIS(oznaka šasije):5P60
PCB(oznake na štampanoj ploči):5800-A5P601-01
MCU(procesor):TDA9365PS/N2/5I
EEPROM:24C08
VERTIKALA:TDA4863AJ
AUDIO:TDA8944J/TDA9859H/TDA9874AH
VIDEO:TDA9365PS/N2/5I
SMPS (mreža):5Q1265RF
FBT (vn trafo):JF0501-21119A
TUNER:EWT-2V3S32-E09W
KVAR:FBT
OPIS KVARA:

Dali neko zna koj model na HR ili neki drugi proizvegac menja FBT na ovi TV JF0501-21119A
Nasao sam na netu nesta posebno na ruskih forumi ali jazik mi je veliki problem, tacno google translate preveduje ali pravi neki blesavi greske pa zato postavljem temu za da znam neko ko je 100% siguran za negova zamena.
Hvgala unapred

[Hakija]

http://master-tv.com/article/erisson.php
po ovom pregledu ti ide ovaj trafo koji si naveo a po semi drugi
http://www.donberg.ie/warehs/groupl1.htm pokusaj ovde da ga pronadjes

[cacko85]

Ma znam ja dek ide to JF0501-21119A ali kod moi dobavuvac komponente ne mogu da najdu koi HR ili eldor ili .... odgovara t.e nema ga original kod nas, a nema pojma koi HR e ekvivalent

[tom]

Izlazi da je zamena FBT41328 a za njega nisam nasao po HR
PHILIPS ORIGINAL NR. JF0501-21119 A =CLASSIC Nr. FBT41328
SKYWORTH ORIGINAL NR. JF0501-21119 A =CLASSIC Nr. FBT41328

[nec]

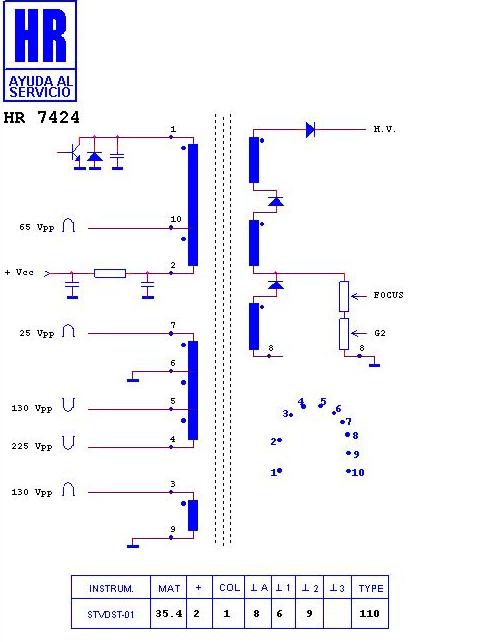

vidi po rasporedu pinova dali odgovara ovaj (ako ne brisem)

[cacko85]

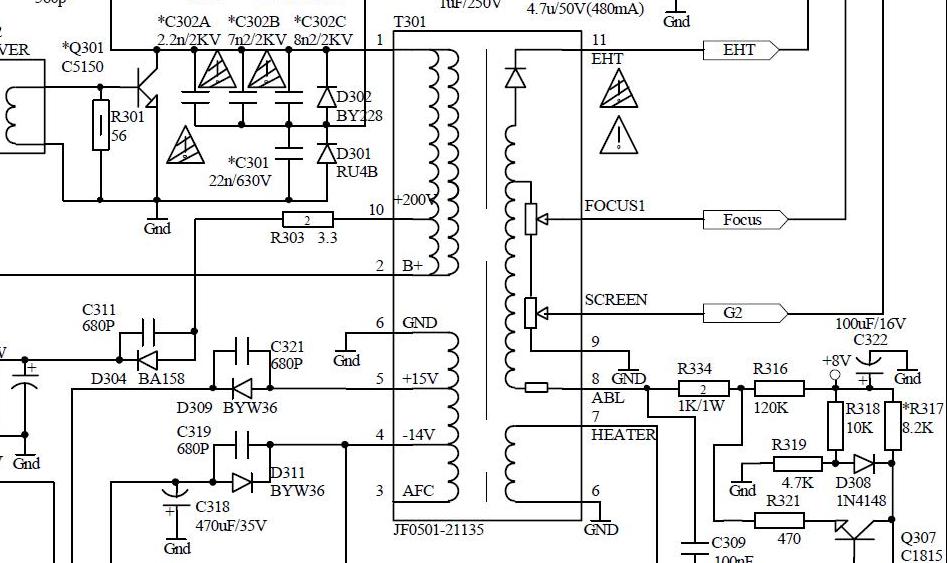

@nec ni je to trafo evo moi pinova:
Sema e od AKIRA 5P60 Chassis ali je ista kao i moi Quadro na njea pise JF0501-21135 ali kod dobavuvaca i HR opet nema ekvivalentna zamena.
Sutra cu probati da potrazim FBT41328 ali , dali neko ima raspored pinova na ovi split?

[toce]

Можно ли подобрать аналог моему BSC25-N0316 ?
шасси 5800-A5P601-01
Цоколёвка :1 - +B , 2 - C , 3 - не подключен , 4 - -12,5v , 5 - +12,5v , 6 - GND
7 - HEATER , 8 - ABL , 9 - GND , 10 - +180v .
По документации сервисной написаны :
JF0501-21135
JF0501-21119
JF0501-2202
И такие советуют:
HR 7424
003323110
5100-050029-00
5100-050029-01
5100-051029-00
5100-051029-01
5101-051029-00
JF 0101-0166
JF 0101-0166 A
RO 843
TR 843

[cacko85]

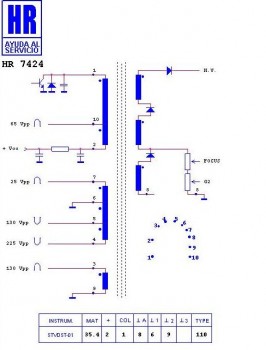

Mislim da ne odgovara ni HR7424 osvim ako neko ni je probao pa 100% zna da je to. Neki pinovima ne su isti a i naponi a mozda i induktivitet primarne namotke ni je isti sa originalom.

[Majstor Duja]

...za te kinezi se koriste modifikovani trafoi tj. rucno motani jer zamena po katalogu ne odgovara...

[cacko85]

Jooooo majke mu ga
Do sada su servisirao neznam kolko kineza ne moguda opisem ali nikat do sada ne sum menjao split mozda takve sam nacekao (nikat ni je crknuo split) ali
a sada prvo pa musko :) ne mozem da nadzem split a dosta vremena sam potrosio za da ustanovim da je split, a i sasija mi se cini da je od pobolji kineza tako ne e lepo da rashodivati 29" TV

[Stolle]

Rekao bih da taj iznad može da se doradi,samo da namotaš + – 15V.

[cacko85]

Dali neko ima sema na HR80287 nasao sam na monitor.net.ru neki informacije ali nemogu tacno da razumem taj ruski.
Google translate vrse posao ali prave neki blesave geske pa ni je sve razumljivo mozda neko zna bolje rusaki pa ako hoce neka proba, moda ke razume nesta :) nie pomladih generacije ni smo ucile ruski pa zato e mali problem ali bolje sta smo ucili angliski

http://monitor.net.ru/forum/tv-hyundai- ... 72818.html

[Stolle]

Šeme nema ni na njihovom sajtu.
A što se jezika tiče,nikad, ni jedan ne treba potcenjivati.Eto ne znaš kad će zatrebati.

[cacko85]

A što se jezika tiče,nikad, ni jedan ne treba potcenjivati.Eto ne znaš kad će zatrebati.

Ne potcenjavam ja :) Ali ni sam ja kriv sta ne ni je bilo u Programu dok smo idele u school. Ali bolje sta smo ucili Angliski vec je vise potreban nego R. Kad vidim negi postari (older) majstori nemat pojma od angliskog jezika a i je puno potreban ondak je vrlo tesko da naucit. Tele se uci ne Vol :)
Postavio sam kvar i na:
http://monitor.net.ru/forum/viewtopic.p ... 55#1861555

Pa rusi kaze da: JF 0501-21119A=FBT41328
Pa valjda je tacno samo uste da vidim kde da nabavim taj split

[Hakija]

Vidim da si postavio temu na monitoru kao i ja no mene su cak uputili na tvoje postove. Nasao sam nesto ovde pa proveri da li je takav.
http://www.gdxdq.net/BookPic/gyb/051309-00.
a to sto kaze Rus mozes proveriti tu
http://www.csi-elektronik.de/pdf/tv_service_classic.pdf

[cacko85]

Ne mogu na nadem ni FBT41328 nema niko kod nas.
Mozda naish serviserima znaju neki prodaznih mesta kod nas?
Ali sumnjam neko da ima, kad Alfa Elktromnik nema neki drugi su mi sumnjivi ali mozda
@Hakija http://monitor.net.ru/forum/quadro-ctv7 ... 63400.html valjda ti si ovo :)
Ni si dobro prosao kod rusima imao sam i ja lose iskustva pa zato pisem na Ruski (Google Translata) i na Angliski pa ako me razume neko sa greskima koi pravi Google Translate arno

[filka]

Polovan al dobar "Mislim"da mogu da obezbedim za 15 eura

[cacko85]

@Filka nista od biznis
I po jako trazenje na zameni na ovi split po svima gradovi u MK nista.
Musterija se javio u servisa na LEOV company u Veles u su mu kazale da imat a sta imat nemam pojma, ne zelit da prodat nego da popravat, ja sam odustao i musterija je odneo Tv u Veles.
Mislim da LEOV su radili na sklopanje na ovi TV i su bili glavni distributer na ovi TV niz MK pa valjda imat neki pa bilo povolni ili novi.
Ke se cujem sa musterija ovi dana da pitam sta su uradili pa opet ke pisem radi informacija.
Hvala na svima sta su htele da pomoze ali China sije China

[cacko85]

Jos nisam video musterija da vidim dal je popravio TV u Veles :)
E sada ovo ti se vika sreca
Danas sam dobio QUADRO sa istom sasiju samo sta ovi je bilo sa raman ekran i u njemu je stoelo

BSC27-N2241
5131-051306-00

na forum monitor rusi su rekle da je BSC27-N2242 ali ni sam imao vrem da vidim dal ima to kod nas.
Sutra cu se javiti kod dobavaca da vidim dal ima vakvi spli ako ima onda dzabe sam odustao od TV ama JBG to ti je to
imao sam ja i ranie vakvi sasija jedan kup ali nikat ni sam imao problem sa spli pa nisam zapisao sta tacno komponente ima u njima da sam to uradi omozda ovo ni bi se dogadzalo
