TV SHARP 37GQ20S Chassis SQUAD - Radi samo mreža (ODUSTAO)

Post napisao Srečko » 02 Apr 2008, 11:33

Tv se pali i radi mreža koju sam kontrolirao i sijalicom stabilno.Kad je neopterečena mreža ima 123V a kad je stavljena sijalica ima 105V i je pošemi koju sam našao u ovoj temi u redu.
Promenio sam kondije u sekundaru i u primaru pa nije ništa bolje.
Zanimivo mi se čini i, da imaju u primaru u semi C717 i C722 urednosti 10uF a na ploči su stavljeni od 100uF.Pokušao sam sa 100 i posle i 10uF pa je isto.
Da kažem i to, da na IC 801 STV2236 na nožicu 25 i 59 dolazi napon od 8V kako je i na semi i taj IC se i grije. Taj napon dolazi sa tr Q702 a posle neko vreme par minuta opada na jedne 2V a posle toga mora ponovo, da se pali i to prima samo na taster na daljinac ne.
Mjerio sam i izlazni HIS signal ma nožici HOUT 63 tog IC801 pa nema ništa.
Pokušao sam i promjeniti i BU508DF pa je isto.Ja ne znam više šta, da još pokušavam.
Dali je ko imao ovakav problem sa taj TV šta bi moglo biti, da se tako ponaša.

LP Srečko
Zadnja izmena: Srečko, dana 09 Apr 2008, 20:01, ukupno menjano 1 put.
Samouk

Avatar
chellawy
gx
gx
Postovi: 3186
Pridružen: 12 Avg 2006, 22:25
Location: Bačka Palanka
Contact person: SIX
Specialty: tv

Post napisao chellawy » 02 Apr 2008, 16:55

vrlo verovatno ako ti je mreza i ostali naponi u redu (nisi napisao za ostale napone) da ti je problem do starta a to je posao procesora i ta ko dalje (oscilatora) pretresi napajanje procesora i jungle chipa ....... bilo bi dobro da ih imas za probu eventualno... sretno
Kompletna ponuda rezervnih delova koja će biti veoma ažurirana u narednih dve ,dve i po godine :)
https://www.kupindo.com/Clan/chellawy/SpisakPredmeta

Avatar
Srečko
_
_
Postovi: 137
Pridružen: 14 Jun 2007, 12:33
Lokacija: Slovenija

Post napisao Srečko » 03 Apr 2008, 10:42

chellawy je napisao:vrlo verovatno ako ti je mreza i ostali naponi u redu (nisi napisao za ostale napone) da ti je problem do starta a to je posao procesora i ta ko dalje (oscilatora) pretresi napajanje procesora i jungle chipa ....... bilo bi dobro da ih imas za probu eventualno... sretno
Mjerio sam napone na tačkama koje su označene na shemi i naponi na tim mjestima su OK.
Ne znam šta si mislio sa jungle chipom,dali IC801 STV2236 ili nešto drugo.

Takvih chipova nemam i vrlo su skupi pa prije jih nabavim sam pitao dali je neko imao takav problem.
Videt ču dal se mušterija slaže, da idem u nabavku.
Ako ima neko još koju ideju neka je kaže.

LP Srečko.
Samouk

Palme
___
___
Postovi: 378
Pridružen: 25 Jun 2007, 20:32
Location: Sweden
Contact person: Damir
Phone number: 0046 31 811238
Specialty: tv-multimedia

Post napisao Palme » 03 Apr 2008, 11:40

Radi se o SQUAD CHASSIS,,
provjeri napone;
D707(20v)
D708(105v)
D722(10v)
D721(-10v)
D605(-25v)
Emiter Q721(-10v)
Emiter Q703(5v)
Emiter Q707(5v)

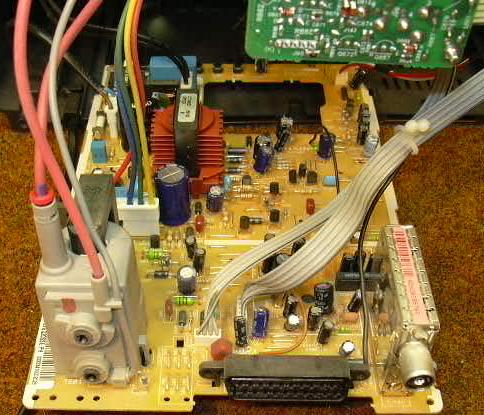

Javi ako su ti naponi ok,,,jeli to mozda ovako izgleda(na slici)?
Prilog

Avatar
Srečko
_
_
Postovi: 137
Pridružen: 14 Jun 2007, 12:33
Lokacija: Slovenija

Post napisao Srečko » 04 Apr 2008, 11:31

@Palme izgleda, da je ta mreža koa na slici.
A šta se tiče napona je ovako.
D707 ima 19.8V.
D708 ima 122V a ako stavim sijalicu ima 105V.
D722,721 nema ima samo po jednu diodu na izlazu iz sekundara tako, da
D709(722) ima 9,95V. U zagradi su diode koje si napisao.
D710(721) ima -9,89V.
D605 ima -6,75V.
Q721 ne mogu da nađem ne na semi ne na šasiji.
Q703 ima 4,75V
Q707 ima 4,86V.
Nisam danas imao više vremena, da gledam.

LP Srečko
Samouk

Avatar
fanzo
Site Admin
Site Admin
Postovi: 16010
Pridružen: 02 Avg 2006, 06:41
Location: Bački Petrovac, Srbija
Phone number: 0038121781575
Specialty: tv-multimedia
Lokacija: Bački Petrovac

Post napisao fanzo » 06 Apr 2008, 04:51

Proveri i Q702 nalazi se pored smps trafoa, najbolje da ga odmah promeniš.
Proveri i R701 i R702.
Svakodnevno usavršavanje je bolje od zakasnelog savršenstva

Avatar
Srečko
_
_
Postovi: 137
Pridružen: 14 Jun 2007, 12:33
Lokacija: Slovenija

Post napisao Srečko » 06 Apr 2008, 11:21

fanzo je napisao:Proveri i Q702 nalazi se pored smps trafoa, najbolje da ga odmah promeniš.
Proveri i R701 i R702.
Preverio Q702 propuštao je medu E-C caa 700mV v jednu stranu a u drugu
cca 450mV. Uz to sam proverio i pomenu te otpore i ako su bili omsko Ok
a nije ništa bolje još uvjek ne radi.

LP Srečko
Samouk

Avatar
chellawy
gx
gx
Postovi: 3186
Pridružen: 12 Avg 2006, 22:25
Location: Bačka Palanka
Contact person: SIX
Specialty: tv

Post napisao chellawy » 06 Apr 2008, 12:33

pa evidentno ti je mali napon na D605 -25V
potraži razlog

a proveri i C603 i C604
Kompletna ponuda rezervnih delova koja će biti veoma ažurirana u narednih dve ,dve i po godine :)
https://www.kupindo.com/Clan/chellawy/SpisakPredmeta

Avatar
Srečko
_
_
Postovi: 137
Pridružen: 14 Jun 2007, 12:33
Lokacija: Slovenija

Post napisao Srečko » 06 Apr 2008, 17:49

Proverio i zamjenio sam i ta dva kondenzatora pa isto.
pa evidentno ti je mali napon na D605 -25V
potraži razlog
Pa koliko sam ja vidio taj napon dolazi iz HIS trafota (nožica5) pa jer on ne radi ni taj napon ne može iz njega.Ili se varam?

Lp Srečko
Samouk

Avatar
Stolle
Preminuo
Postovi: 19099
Pridružen: 12 Avg 2006, 23:35
Location: Srbija
Specialty: tv-multimedia
Lokacija: Dimitrovgrad

Post napisao Stolle » 06 Apr 2008, 18:01

Jel imaš sad,kad si ga zamenio, +8V na emitoru Q702?
"29 poslednjih dana u mesecu je najteže"

Avatar
Srečko
_
_
Postovi: 137
Pridružen: 14 Jun 2007, 12:33
Lokacija: Slovenija

Post napisao Srečko » 06 Apr 2008, 19:53

Imam napon +7,9V na emitoru tog Q702.
Bio je več prije zamjene tog tranzistora to sam napisao več v prvom postu.
To me je verovatno i zavelo, da nisam ni merio više tog tranzistora jer mi pokazalo taj napon i mislio sam, da je tr.OK.
Taj napon dolazi sa tr Q702 a posle neko vreme par minuta opada na jedne 2V a posle toga mora ponovo, da se pali i to prima samo na taster na daljinac ne.
A sad po zamjeni po par minuta padne napon na tom emitoru Q702 na 0V.

LP Srečko
Samouk

Avatar
chellawy
gx
gx
Postovi: 3186
Pridružen: 12 Avg 2006, 22:25
Location: Bačka Palanka
Contact person: SIX
Specialty: tv

Post napisao chellawy » 06 Apr 2008, 20:37

sve mi smrdi na FBT
Kompletna ponuda rezervnih delova koja će biti veoma ažurirana u narednih dve ,dve i po godine :)
https://www.kupindo.com/Clan/chellawy/SpisakPredmeta

Avatar
Mcu
___
___
Postovi: 238
Pridružen: 30 Jul 2007, 17:17
Lokacija: BOSNIA

Post napisao Mcu » 07 Apr 2008, 00:21

Zamjena-STV2236.
Pozdrav

Avatar
Srečko
_
_
Postovi: 137
Pridružen: 14 Jun 2007, 12:33
Lokacija: Slovenija

Post napisao Srečko » 09 Apr 2008, 20:03

Vratio taj tv mušteriji jer ne pristaje na to, da se menja taj Ic 801 jer je preskupo.

Lp Srečko
