VOX J2133 tesko startuje ODUSTAO

[Ribery]

CRT TV
PROIZVOĐAČ: VOX
MODEL: J2133
EKRAN: 54SX503Y22DC01BBQ MADE BY SHANGHAI NOVEL
CHASSIS:(sigurni ste u oznaku šasije)
CHASSIS: 782J21A3010A
SMPS (mreža): STRG5653 pozicija N501
MCU (procesor i pozicija): SDA5553A019 pozicija N802
EEPROM: 24C08 pozicija N801
VERTIKALA: AN 5522 pozicija N301
VIDEO: M61208B (SMD kolo)
AUDIO: AN7523N pozicija NV01
FBT(vn trafo): BSC2501N4084 pozicija T304
TUNER: TDQ3B9H123X
***************************************
SIMPTOMI: Nece da startuje
OPIS KVARA i PREDUZETE RADNJE: TV sam dobio od kolege koji je isto TV serviser pa me je zamolio da pogledam zasto nece da startuje. Tu sam u servisu jos 2 dana pa ako ne resim brzo, mozda se tema malo i oduzi. TV ima sve napone i mreza radi. Imam semu i prema njoj sam merio napone. Prikljucio sam na sijalicu i mreza radi, ima 120V bez opterecenja i 118V kada prikacim sijalicu. Mreza je testirana vise puta i radi odlicno a ostali naponi u mrezi su OK. Kaze mi drugar da je TV isto kod njega tesko startovao i lepo radio posle nekoliko puta pokusavanja da startuje. Startuje normalno 4 do 5 puta i posle opet nece. Evo kod mene je juce bio i nije ni jednom startovao. Napon od 5V imam na kolu 24C08. Probao sam bez tog kola i probao sam sa praznim Eepromom i opet nece da startuje. Nisam probao drugi dump jer ne mogu da upisem dump u ovo kolo sto imam tako da moram kupiti novi 24C08. Sumnjam na vertikalu ili 24C08 pa ako je neko imao slican problem zamolio bih da mi pomogne .

[vlada69]

Proveri elektrolitske kondenzatore u sekundaru mreže i oko FBT trafoa .

[Ribery]

Da dodam samo da mreza radi dobro i imam sve napone u mrezi. Kondenzatore u mrezi sam sve zamenio a oko trafoa samo neke, ovi ostali deluju OK. Pogledacu i zamenicu sve elektrolitske kondenzatore oko trafoa mada mislim da nije do njih.

[grubiz1@gmail.com]

Verovatno ti prekida primar pobudnog trafoa.Kvar je opisan u više tema na fanzu.

[Ribery]

To sam citao dosta puta na temama ali sam pre toga izmerio taj trafo na semi pozicija T301 (oznaka XR0961). Imam 60 oma sa jedne strane trafoa u primaru a sa druge strane je malo oma, pisti kada stavim instrument na pistalicu u sekundaru. Mislim da je OK ali cu ga zameniti za svaki slucaj jer im je to cesta greska pa javim sta sam uradio.

[alexa_pg]

Uzrok za ovaj kvar može biti svašta ali ne i dump.
Kad aparat neće da proradi potrebno je provjeriti:
- da li su svi naponi iz mreze stabilni i onoliki kako piše u servisnom uputstvu
- da li na emiteru tranzistora V206 ima 5V koji sluzi za napajanje kola N201
- Ako pomenuto kolo ima napajanje, da li radi hor. oscilator (pin 7 H.Out). Propratiti signal do baze BU tranzistora.

Pored ovoga, provjeriti hladne lemove i sve kristale.

[tom]

Isto i 8V na V207 !

[Ribery]

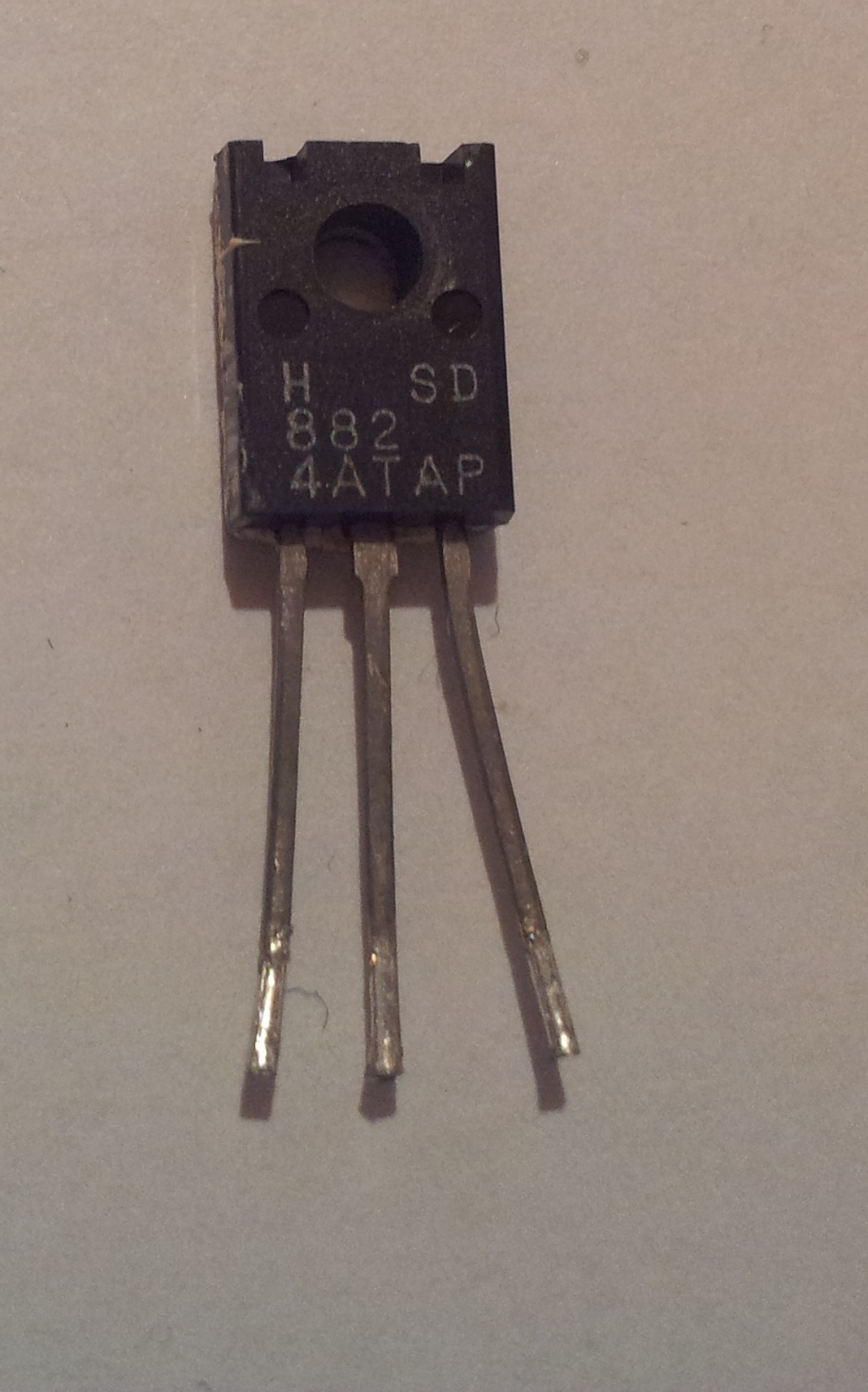

Probao sam drugi pobudni trafo i isto se ponasa. Na tranzistoru V206 na emiter nemam 5V nego 0,3V a na kolektor normalno dobijam 7,5V. Tranzistor je ispravan omski. Posto nemam napona na emiteru pretpostavljam da je tranzistor neispravan. Oznaka tranzistora nije kao na semi KSE180 nego je HSD8224ATAP. Na internetu sam nasao tranzistor D822 samo da se spominje pa predpostavljam da se radi o istom tranzistoru kao i KSE180. Postoji li neka zamena? Ovako izgleda originalan tranzistor na poziciji V206.

[vlada69]

To je tranzistor 2SD882 NPN , 40V , 3A , 10W , 90MHz . Zamene su BD785 , MJE240..244 , 2SD794 ...

[alexa_pg]

...Na tranzistoru V206 na emiter nemam 5V nego 0,3V a na kolektor normalno dobijam 7,5V. Tranzistor je ispravan omski. Posto nemam napona na emiteru pretpostavljam da je tranzistor neispravan....

Da li je ispravan ili ne, zavisi od napona na bazi istog. Izmjeri napon pa idemo dalje.

[Ribery]

Napon na bazi treba da bude 5,7 V a ja taj napon na bazi nemam isto kao sto nemam ni 8V na emiteru tranzistora na poziciji V207

[alexa_pg]

Kao sto je receno, da bi postojao napon na emiteru, mora prvo da postoji napon na bazi tranzistora.
Napon za obe baze (V206 i V207) dolazi iz video procesora M61208, pinovi 33 i 39 (8.7V i 5.7V)
Normalno, da bi bio napon na izlazu iz kola, mora postojati napajanje kola. Kolo se napaja naponom 9V preko pina 55.
U slucaju da imas napajanje kola 9V a na izlazu iz kola nema nikakvog napona, treba jos provjeriti stanje na pinu 61 gdje dolazi komanda iz procesora OFF/ON.
Ako komanda OFF/ON dobro radi i postoji napon za napajanje kola a na izlazu iz kola nema napona, onda je definitivno neispravno kolo.

[Ribery]

Pogledacu u cetvrtak sve pa da vidim tacno sta je i da resim taj problem na ovaj ili onaj nacin

---------- Sub Maj 14, 2016 16:32 ----------
Proverio sam sve napone. Napon od 9V imam na pinu 55 a ove ostale napone nemam na pinovima 33 i 39 (8.7V i 5.7V) kod video procesora. Odustao sam od popravke jer nemam vremena dalje da trazim problem a i necu biti u Srbiji dve nedelje zbog posla. Hvala svim kolegama koji su mi pomogli da pokusam da resim problem .
