CROWN 29SF08 Ne gasi mrezu u stand by *RESENO*

[stojkePN]

CRT TV
PROIZVOĐAČ: CROWN
MODEL: 29SF08
EKRAN: LG Philips A68QGU820X
CHASSIS: SK50L
CHASSIS: 5800A5P19001
SMPS (mreža): STRW6556A pozicija IC601
MCU (procesor): TDA9363PSN35
VERTIKALA: TDA4865Aj
FBT(vn trafo): BSC27N2289
TUNER: EWT5F3T1E06W
SIMPTOMI: Ne gasi mrezu u stand by
OPIS KVARA i PREDUZETE RADNJE: TV je donesen sa neispravnim tranzstorom u HIS-u D2553 i sa neispravnim tranzistorom u primaru mreze 2SA1013 (Q624) i naduvenim elektrolitom 2200u/16v (C641). Zamenio sam neispravne komponente i tv je proradio i radi bez problema, napon B+ 135v u radu. Medjutim problem je kad se tv ugasi. Ode u stand by ali ostanu svi naponi i B+ bude 150v i cuje se pucketanje u zvucniku. Menjao sam oprokapler, zenericu 5v1(ZD620), proverio sam Q621, Q622, Q623, J15, C634, R648, R635, R649, R639, R647, R631, R630, D620, D621, D622, D623, D626. Na pin 1 iz procesora imam u radu 0v u stand by imam 3.3v.
2SA1013 (Q624) sam zamenio sa BC640 karakteristike su iste osim radnog napona.
Da li problem moze da pravi STRW6556A ili je ipak nesto problem u sekundarnom delu mreze
Isti problem ima i u ovoj temi ali je resen samo zamenom tranzistora 2A1013 viewtopic.php?f=4&t=24011&hilit=*5P19*

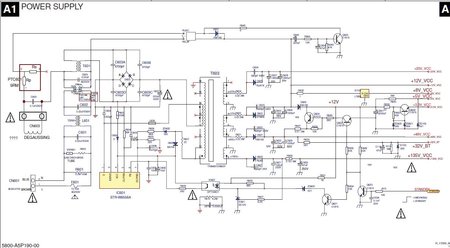

SERVICE MANUAL

Philips Chassis SK5.0L CA _ SK5.0A CA.pdf

(4.94 MiB) Preuzeto 426 puta.

[spagagz]

Vidi da li se mjenja stanje na optokupleru.

[alexa_pg]

S obzirom da si sve provjerio sto inace sluzi za pravilan rad TV aparata ne znam sta bih ti predlozio vise da probas.
- Predlazem da aparat stavis u st. by rezim rada i izmjeri tacne napone na tranzistorima Q621, Q622, Q623, Q624. Na osnovu izmjereni napona mozda zakljucimo sta je neispravno.

[Stolle]

Ja bih ipak prvo zamenio sve te tranzistore.

[stojkePN]

Upravo sam zamenio Q621, Q622, Q623, Q626, ali isto se ponasa. Cak sam menjao i Q624 sa 2SB649A i sa BC640 ali nema promene. Nemam original 2SA1013 jedino ako tu nesto ne pravi problem. Sad cu da premerim napone na tranzistorima i da upisem.

Q621 ON B0v C5.4v E0v OFF B0.7v C0v E0v
Q622 ON B0v C20v E0v OFF B0.7v C0v E0v
Q623 ON B0.5v C0v E0v OFF B0v C2.4v E0v
Q624 ON B20.6vC11.4v E45.7v OFF B7.6v C8.2v E41v
Q626 ON B3.9V C10.1v E3.3v OFF B3.7v C7.1v E3v

[zar099]

STRW6556A probaj ga zamjenit zna on pravit problem i elektrolite u sekundaru,probaj takodje bez VN tranzistora kad prikljucis sijalicu jel pali i gasi mrezu,ako mozes nabavit taj 2SA1013 jos bolje ,eprom neki slican da probas...

[Borce Vasilev]

Sam ide u std by ili kad ga ti ugasis posle ne startuje ? Jesi probao da otkacis HIS da vidis dali se pali - gasi VN ...... i kad vec si menjao tolko komponente zameni i STRW-a

[alexa_pg]

Na osnovu izmjerenih napona, neispravan je Q624

[stojkePN]

Sam ide u std by ili kad ga ti ugasis posle ne startuje ? Jesi probao da otkacis HIS da vidis dali se pali - gasi VN ...... i kad vec si menjao tolko komponente zameni i STRW-a

Tv radi sasvim normalno i ne gasi se, jedino kad se ugasi na daljinac on ugasi ekran i ton, ali ostaju svi naponi i B+ ode na 150v, a iz zvucnika se cuje pucketanje je je tonski stepen aktivan.

Na osnovu izmjerenih napona, neispravan je Q624

Videcu da nadjem original 2SA1013 pa da probam sa njim.

[alexa_pg]

Kao info. Originalni tranzistor ti je za 1A a ugradio si za 0.5A

Ugradi neki BD140 ili slican ako imas.

[Stolle]

Da ga nisi slučajno pogrešno stavio?

[grubiz1@gmail.com]

Stojke reče

Na pin 1 iz procesora imam u radu 0v u stand by imam 3.3v.

a po natpisu na šemi treba da bude obrnuto.Verovatno si pogrešno napisao jer ti se ne slaže ni sa merenjem napona na bazi Q623.Prespajanjem emitera i kolektora Q621 (samo on ,,gasi" mrežu) trebao bih umanjiti sve napone na vrednost napona na STB.Q624 izvadi pa će procesor ostati bez napajanja u STB ali će postojati napon na njegovom emiteru i isključićeš mogućnost njegove neispravnosti.Ako ti je kojim slučajem IC621 neispravan,nećeš imati stabilizovane napone u radu a i postoji mogućnost da blokira rad kola za gašenje.

[stojkePN]

Kao info. Originalni tranzistor ti je za 1A a ugradio si za 0.5A

Ugradi neki BD140 ili slican ako imas.

Ugradio sam BD140 i ponasa se potpuno isto.

Da ga nisi slučajno pogrešno stavio?

Nisam pogresio, proverio sam i na semi i na ploci raspored i dobro je.

Stojke reče

Na pin 1 iz procesora imam u radu 0v u stand by imam 3.3v.

a po natpisu na šemi treba da bude obrnuto.Verovatno si pogrešno napisao jer ti se ne slaže ni sa merenjem napona na bazi Q623..

U pravu si moja greska u kucanju. U Radu imam 3.3v u STB imam 0v na procesoru pin1.

EDIT Kad otkacim HIS i na elko od 160v B+ stavim sijalicu da probam mrezu, upali mrezu ali odmah spali Q624 i ugreje se kondezator C641 2200u/16v.

[stojkePN]

Pored vec zamenjenih Q621, Q622, Q623,Q624, Q626, zamenio sam i zenerice ZD621, ZD622, ZD105, elektrolit C641 2200u/16v, C625 1000u/16v, C626 1000u/16v, D626, D622. Nemam vise ideje, jedino da vidim sa zamenom IC621 SE120

EDIT Menjao sam i IC104 7808, Sad cu do kolege da pozajmim STRW6556A i da zamenim jos njega, ako nece porucicu IC621 SE120.

[alexa_pg]

Prije nego zamijenis STR probaj i ovo pa napisi zapazanja
- provjeri kako se ponasa aparat kad spojis nakratko C-E tranzistora Q621
- kako se ponasa aparat kad spojis nakratko B-E Q621

[grubiz1@gmail.com]

Alexa i ja sam mu to napisao ali ne znam da li je probao.To što ti se dešava ti je znak da tranzistor nije zakočen kada se upali tv i Q624 pravi spoj između +48V i 12V i zato ti se naduva elko.Spalićeš sve u liniji 12V ako budeš još pokušavao.Taj tranzistor treba da vodi samo kad je TV na stendbaju i kada je 12V sa mrežnog trafoa nizak.Sa +48V dobija dovoljno napona da bi imao stendbaj napon.Čim se tv upali taj tranzistor mora biti zakočen inače se dešava to što ti se dešava.Izvadi ga skroz pa probaj onda mrežu ili otkači R647.

[stojkePN]

Prije nego zamijenis STR probaj i ovo pa napisi zapazanja
- provjeri kako se ponasa aparat kad spojis nakratko C-E tranzistora Q621
- kako se ponasa aparat kad spojis nakratko B-E Q621

Probano dok je TV u standby
C-E kad spojim nema nikakve promene.
B-E kad spojim nema puckanje u zvucniku ali napon B+ ode na 157V

Zamenio sam STRW6556A, ali nije problem u njemu.

Izvadi ga skroz pa probaj onda mrežu ili otkači R647.

Otkacio sam R647, izvadio kalem na B+ i nakacio 60W. Kad upalim tv napon B+ je 135V, a kad ga ugasim napon je 111V.

Naponi u Standby sa zakacenim HIS-om
12V 9V
22V 20V
48V 41V
135V 150V

Naponi u radu sa zakacenim HIS-om
12V 12.1V
22V 21.7V
48V 45.7V
135V 134.8V

[zar099]

Imo sam nesto slicno sa nekim kineskim televizorom neznam vise ni kako bi ime,taj elektrolit sto puca stavi vece voltaze promjeni sve zivo u primaru i sekundaru,elektrolite,blokice,kakav je prekidac za gasenje TV-a jel obicni sa 4 prikljucka za mrezni napon il ima i onaj mali prikljucak za taster koji je ugradjen takodje u isti prekidac pa sluzi da upali TV iz Stendbaja bez daljinskog ?

[bolle86]

Jel si proverio komponente u sklopu posle releja, Q625, C640, D627...Kinezi umeju da budu nocna mora :) ne bi me cudilo da je choper trafo otisao...

[stojkePN]

kakav je prekidac za gasenje TV-a jel obicni sa 4 prikljucka za mrezni napon il ima i onaj mali prikljucak za taster koji je ugradjen takodje u isti prekidac pa sluzi da upali TV iz Stendbaja bez daljinskog ?

Prekidac je obican bez tastera u sebi. Iz standby se pali P+ tasterom na prednjem panelu.

Jel si proverio komponente u sklopu posle releja, Q625, C640, D627...Kinezi umeju da budu nocna mora :) ne bi me cudilo da je choper trafo otisao...

Otkacio sam napajanje za relej i isto se ponasa, znaci nije on uzrok.
