FOX 21c05 problem sa slikom RESENO!

Post napisao marko50 » 06 Sep 2015, 20:11

CRT TV
PROIZVOĐAČ:FOX
MODEL: 21C05
MODEL DODATNO:(opcionalno)
EKRAN: (oznake na ekranu)
CHASSIS:JS2004-AO4
CHASSIS: (oznaka šasije, ako niste sigurni koja je prava oznaka onda popišite sve koje nađete, a odvojte ih jednim razmakom)
SMPS (mreža):(jedna glavna komponenta u mreži i njena pozicija)
MCU (procesor i pozicija):
VERTIKALA (i pozicija): N451A - LA78040
FBT(vn trafo):
TUNER:
***************************************
SIMPTOMI: SNEG slika treperi

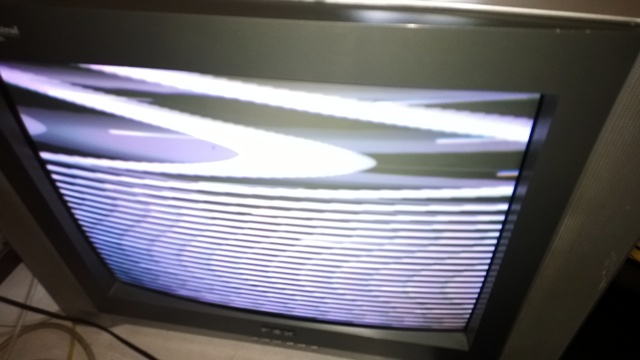

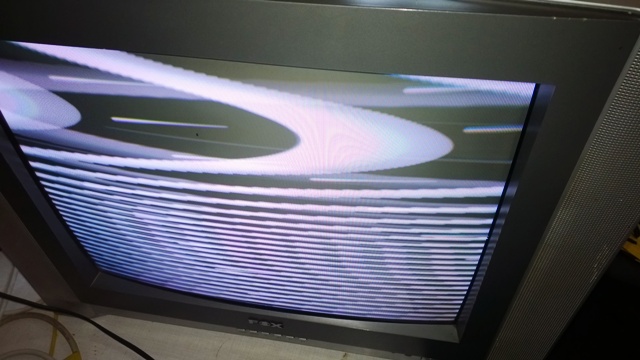

OPIS KVARA i PREDUZETE RADNJE:tv stigao sa problemom elektrolita c563 470uf 35v i sa ne ispravnom vertikalom LA78040, zamenjen elektrolit i elektroliti oko njega, svi elektroliti u mrezi i vertikala ali sa LA7840 na ploci postoji pozicija za to pakovanje, tv radio odlicno testiran vracen musteriji ali posle 3 dana se vratio sa sledecim kvarom slika treperi,trese se i u gornjem delu ima izrazene linije sto se vidi i na slikama, vertikala ispravna napon na njoj je 26v i na pinu 4 2.5v malo uvecan ali mislim da je to ok, da li ovaj kvar nekog asocira na nesto konkretno?
Prilog
Zadnja izmena: marko50, dana 07 Sep 2015, 23:41, ukupno menjano 1 put.

Avatar
tom
gxu
gxu
Postovi: 2297
Pridružen: 23 Apr 2007, 20:01
Location: Strumica
Contact person: TOME
Specialty: tv
Lokacija: Makedonija

Re: FOX 21c05 problem sa slikom

Post napisao tom » 06 Sep 2015, 22:03

Da li je isto takva situacija i kad koristiš AV.
Ovo liči i na drugi sistem SECAM ili NTSC ili problem u obradi hor. sinhro impulsa.

V(olt) se piše velikim slovom V

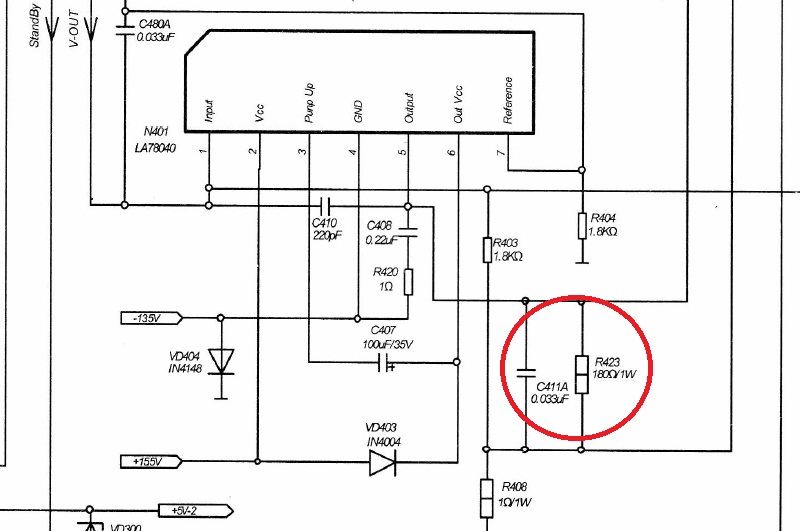

Je li šema vertikale slična sa šemom na slici!

slika
TOME

Avatar
marko50
_
_
Postovi: 102
Pridružen: 02 Okt 2014, 21:47
Location: Novi Sad Srbija
Contact person: Marko
Phone number: 0038121544487
Specialty: tv-multimedia
Lokacija: Novi Sad

Re: FOX 21c05 problem sa slikom

Post napisao marko50 » 06 Sep 2015, 22:19

Isto je i kada je AV ukljucen ima 2 AV ulaza i isto se svuda ponasa, da sema vertikale je slicna, R423 180R 1W koliko sam primetio grejao se merio sam ga i ok je nisam imao rezervni pri ruci da probam da zamenim, evo dela seme od tv-a

Avatar
tom
gxu
gxu
Postovi: 2297
Pridružen: 23 Apr 2007, 20:01
Location: Strumica
Contact person: TOME
Specialty: tv
Lokacija: Makedonija

Re: FOX 21c05 problem sa slikom

Post napisao tom » 06 Sep 2015, 22:38

VERTIKALA (i pozicija): N451A - LA78040
Na tvojoj šemi vertikala je označena kao N401
...vertikala ispravna napon na njoj je 26V i na pinu 4 je 2.5V ...
Na tvojoj šemi vertikala se napaja sa + i - *15* V.
TOME

Avatar
marko50
_
_
Postovi: 102
Pridružen: 02 Okt 2014, 21:47
Location: Novi Sad Srbija
Contact person: Marko
Phone number: 0038121544487
Specialty: tv-multimedia
Lokacija: Novi Sad

Re: FOX 21c05 problem sa slikom

Post napisao marko50 » 06 Sep 2015, 22:54

sema je od akai tv-a, posto originalnu ne mogu da nadjem cak sto vise ne mogu da nadjem skoro nista pod tom sasijom, ovo sam nasao na forumu ES da se posluzim, koliko sam pregledao slicno je, ta vertikala treba da se napaja sa +24 V ako se ne varam i taj napon imam :| , izvinjavam se sto sam napisao da je od tog tv-a sema je od slicne sasije jer original nemam.

Avatar
tom
gxu
gxu
Postovi: 2297
Pridružen: 23 Apr 2007, 20:01
Location: Strumica
Contact person: TOME
Specialty: tv
Lokacija: Makedonija

Re: FOX 21c05 problem sa slikom

Post napisao tom » 06 Sep 2015, 23:19

Vidi da li podaci u postu odgovaraju sa tvojim televizorom!


CPU -LC863532C-55K9 6QR09 (N701)
24C08 (N702)
VIDEO LA76810A (N101)
LA7642 (N301)
AUDIO UTC2003 (N603)
V.O. LA78040 (N451A)
FBT BSC25-0286S SIMILAR
BSC25-3603Q, BSC25-0286B, BSC24-01N40H, BSC25-T1010A
POWER BCK40/2002C
A1015 (V511)
3807 (V512)
D2498 (V513)
TUNER EWE-5053-V8 CY1429-001
TOME

Avatar
alexa_pg
Site Admin
Site Admin
Postovi: 6029
Pridružen: 22 Avg 2006, 08:10
Location: Podgorica
Specialty: tv-multimedia

Re: FOX 21c05 problem sa slikom

Post napisao alexa_pg » 06 Sep 2015, 23:38

Kada nema signala, samo snijeg na ekranu, da li su ove linije i tada prisutne ili je snijeg normalan.
"I ja volim ljude ali ih sve manje podnosim"

Avatar
marko50
_
_
Postovi: 102
Pridružen: 02 Okt 2014, 21:47
Location: Novi Sad Srbija
Contact person: Marko
Phone number: 0038121544487
Specialty: tv-multimedia
Lokacija: Novi Sad

Re: FOX 21c05 problem sa slikom

Post napisao marko50 » 07 Sep 2015, 20:22

ima slicnosti ali nije isto, evo podataka koje sam sada pogledao na sasiji i zapisao

CPU -LC863532C-55P9 5VR3R (N701)
24C08 (N702)
VIDEO LA76810A (N101)
LA7642N (N301)
AUDIO AY5265Q (N601,N602)
V.O. LA78040 (N451)
FBT BSC26-T1010A
POWER 3DD2334
TUNER EWE-1053-V3 2KS51012EJ

isto je stanje i kada ima signala i kada nema i na jednom i na drugom AV ulazu

Avatar
Stolle
Preminuo
Postovi: 19099
Pridružen: 12 Avg 2006, 23:35
Location: Srbija
Specialty: tv-multimedia
Lokacija: Dimitrovgrad

Re: FOX 21c05 problem sa slikom

Post napisao Stolle » 07 Sep 2015, 20:37

200V?
"29 poslednjih dana u mesecu je najteže"

Avatar
alexa_pg
Site Admin
Site Admin
Postovi: 6029
Pridružen: 22 Avg 2006, 08:10
Location: Podgorica
Specialty: tv-multimedia

Re: FOX 21c05 problem sa slikom

Post napisao alexa_pg » 07 Sep 2015, 21:05

Na to sam i mislio.
"I ja volim ljude ali ih sve manje podnosim"

Avatar
marko50
_
_
Postovi: 102
Pridružen: 02 Okt 2014, 21:47
Location: Novi Sad Srbija
Contact person: Marko
Phone number: 0038121544487
Specialty: tv-multimedia
Lokacija: Novi Sad

Re: FOX 21c05 problem sa slikom

Post napisao marko50 » 07 Sep 2015, 23:40

Dugujem izvinjenje svima, zapravo sam sam sebi posao napravio, kada sam menjao elektrolite nisam imao elektrolit 22uF 250V nov kod sebe pa sam ostavio stari, on je u vec pomenutoj grani 200V (180V) zamenio sam ga polovnim i proradi cudo naravno sutra stavljam nov, bas zbog toga stavljam nove elkose ali eto desi se problem iz nicega, HVALA svima za pomoc! :pivopije:
