Vivax TV2901SF Nece da startuje VN *ODUSTAO*

[stojkePN]

CRT TV
PROIZVOĐAČ: Vivax
MODEL: TV2901SF
EKRAN: A68KYN690X
CHASSIS: PH02-C
SMPS (mreža): J6920A
MCU (procesor i pozicija): TDA9351EB1
VERTIKALA (i pozicija): LA78041
FBT(vn trafo): Otpala je nalepnica
TUNER: ET5EEK04 (ET-5EE-K04)
***************************************
SIMPTOMI: Tv nece da startuje VN napon
OPIS KVARA i PREDUZETE RADNJE:
Pre par meseci je ovaj tv bio na popravci sa problemom u geometriji slike gde sam izmenjao kaleme i skoro sve elektrolite u VN delu i sekundarnom delu napajanja. Tada sam i prelemio kompletnu plocu.
Sada je dosao na servis sa osiguracem u prekidu i tranzistor u primaru mreze J6920A u kratkom spoju. Posle zamene tranzistora J6920A sa tranzistorom BU2525AX i osiguraca dobio sam napone:
B+ 157V
(200v)247V
32V
12v
15v

Jedino sto je napon za CRT od 200v uvecan na 247V, Imam i napone na 7808 i na 7805 i napon 3.3v je uvecan na 4.15v. Probao sam i da otkacim vertikalu i audio IC ali bez ikakvih promena. Kad pokusam da rucno pokrenem i da sa procesora pin 1 prespojim na masu onda VN krene na sekundu i ponovo se vrati u stand by. Nekako mi sve mirise da je procesor problem.

[Damiru]

Meni miriše povratna sprega...

[Stolle]

J6920A u mreži? Ne može da škodi ali....
Izgleda da su ti uvećani svi naponi iz mreže, 157V je previše. A za 3.3V, tu imaš samo zener diodu čini mi se.

[stojkePN]

Da, u mrezi je bio J6920A. Zamenio sam zener na grani za 3.3v ali i dalje imam 4.15v. Videcu da iskontrolisem povratnu spregu.

[stojkePN]

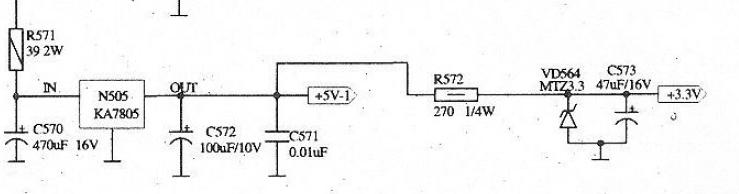

Prekontrolisao sam povratnu spregu i zamenio optokapler, sve mi deluje ok. Na trimer reaguje podize i spusta napon. Kad ga skroz smanjim onda je B+ 135.5v, a 200v za CRT je 210V. Mada i dalje imam 4.15v umesto 3.3v, iako sam zamenio zener i proverio otpor od 27ohm (u semi je 270)

EDIT
Otkacio sam 27ohm i zener i doveo direktno 3.3v ali nema nikakve promene. Sad se nesto razmisljam nisu mi ostavili daljinski, a znam da sam skoro imao neki TV koji nije hteo da startuje na komande P+, P- na prednjem panelu, vec samo hoce na daljinac, moze biti da je to bio ovaj tv. Ali opet kad ga okinem na pin 1 procesora krene VN na 1 sec i vrati se u stand by.

[Stolle]

270 je ispravna oznaka za 27Ω, za 270Ω bi bila 271.
Ima još puno razloga, jesi li proverio elektrolite za napanje vertikale? Hladni lemovi, FBT, drugi elektroliti, dump, pa i procesor.

[stojkePN]

Uglavnom sam nailazio na takvo oznacavanje otpornika 270, 271 samo kad je SMD u pitanju, zato sam i napisao u zagradi misleci da je greska u semi.
Elektrolite sam menjao skoro kad je bio na popravci, zamenio sam sve elektrolite u sekundaru mreze, vertikali, oko VN trafoa, oko stabilizatora 7808, 7805. Hladne lemove sam tada takodje sve odradio, cela ploca je prelemljena. Jedino da probam drugi damp i da proverim trafo testerom. Procesor nemam drugi za probu.

[Stolle]

Možeš da probaš kratko sa bilo kojim, prikačiš samo +B, kolektor, ABL i masu.

[psina]

proba zamjeniti elektrolite u napajanju vertikale +.-15v 100uf25v

[stojkePN]

Elektrolite oko vertikale i u napajanju vertikale sam vec menjao, videcu da probam drugi trafo da nakacim da li hoce da startuje. Malo mi je cudno sto procesor vrlo brzo mozda posle par minuta postane mlak iako je tv u stand by.

[stojkePN]

Menjao sam damp, probao sam da startujem daljincem, menjao tranzistor u HIS-u. Jos da probam da nakacim drugi trafo i vidim hoce li da startuje.

[majstorr]

A kad krene na trenutak ima li H out iz procesora? Mozes li da izmeris oscilacije na bazi tranzistora u hisu?

[zar099]

Prekontrolisao sam povratnu spregu i zamenio optokapler, sve mi deluje ok. Na trimer reaguje podize i spusta napon. Kad ga skroz smanjim onda je B+ 135.5v, a 200v za CRT je 210V. Mada i dalje imam 4.15v umesto 3.3v, iako sam zamenio zener i proverio otpor od 27ohm (u semi je 270)

EDIT
Otkacio sam 27ohm i zener i doveo direktno 3.3v ali nema nikakve promene. Sad se nesto razmisljam nisu mi ostavili daljinski, a znam da sam skoro imao neki TV koji nije hteo da startuje na komande P+, P- na prednjem panelu, vec samo hoce na daljinac, moze biti da je to bio ovaj tv. Ali opet kad ga okinem na pin 1 procesora krene VN na 1 sec i vrati se u stand by.

Da provjeris taj napon od 3.3V ja bi probao otkacit procesor pa spojit neki drugi potrosac adekvatan i onda izmjerit taj napon ...

[stojkePN]

Nasao sam kod kolege drugi procesor pa cu da probam sta se desava i javljam.

[stojkePN]

Zamenio sam procesori i kao promenu sam dobio da krene VN napon na 1sec, a da ne moram vestacki da okidam. Probao sam i vertikalu da zamenim. Izgleda da je VN trafo problem. Odustajem od dalje popravke.

[zar099]

Dvije greske hoce i to nekad,sta se moze...
