TV Elin 21J3 Potrebna sema

[Krkili]

Hitno potrebna sema za TV ELIN model 21J3 sasija PH08KX-N22!
Procesor TDA11156PS/N3/3(NT11156PC301BG
Memorija BL24C08
Vertikala STV8172
Mrezni trafo BCK42-91019
Flayback(VNT) BSC26-01N4010E

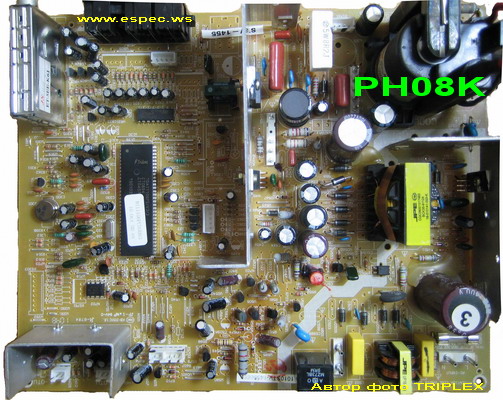

Kvar: Kad se upali na slici se pojavljuju crne horizante linije koje inace trepere! Kada se ubaci antena vidi se da je slika izduzena u svim pravcima sa prethodno navedenim linijama!!! Svi naponi izmereni u sekundaru i ispravni!! Preko servisnog menija xxxxx usao sam fakticki u fabricki mod!Medjutim zbog nemogucnosti da dobro vidim brojke zbog navedenih linija molim za pomoc oko podesavanja!!! Ja licno sumnjam da je nesto dirano u servisnom meniju sobzirom da su svi delovi kao i potrebni naponi provereni i ispravni!!! U dodatku saljem sliku za koju mislim da je ta sasija ili su barem slicne!! Pozdrav za sve kolege i hobiste!!!

[Stolle]

Prvi ti je post, pa prvo pažljivo pročitaj pravila iznad, kako se postavlja tema. A upoznaj se i sa pravilnikom za javni deo foruma: viewtopic.php?p=27262#p27262
Na drugom forumu si dobio link za šemu PH08K-N22. Šta se ne slaže? Postavi sliku kako izgleda kvar.
Popuni komplet šablon za CRT iznad, to je obavezno, a i znaćemo o čemu se radi.

[Krkili]

Kao prvo da se izvinim svima a pogotovu uredniku sto kasnim debelo sa odgovorom!!!Sto se tice postavke nadam se da sam bio bolji sa drugom temom!!!
Kvar je inace otklonjen!!!Celu ovu zbrku je napravio poliesterski film kondenzator na poz.C404-0,22uF!!!Takodje za svaki slucaj promeniti i kond.na poz.C405-220pF!!!
Da vam ne bi kasnije stradalo vertikalno kolo(namerno necu navesti koje je kolo jer ima razlike na sasijama iako je PH08 u pitanju) obavezno promeniti(ne proveravati) dva elektrolitska kondenzatora u mrezi za filtraciju +14V i -14V na pozicijama C562-1000uF/25V i C563-1000uF/25V!!!

To je onaj mali zeleni pored vertikalnog cipa a okruzen sa par elektrolitskih kondenzatora!!!
