TV NORDMENDE GALAXY 40XV RESETKA PREKO SLIKE

[katicbranko]

Nordmende mod.galaxy 40xv
sas. tx90
ekran.A36
trafo. 2436913
procesor. ST6392BB1
TEA5640
TEA5040
TDA8214

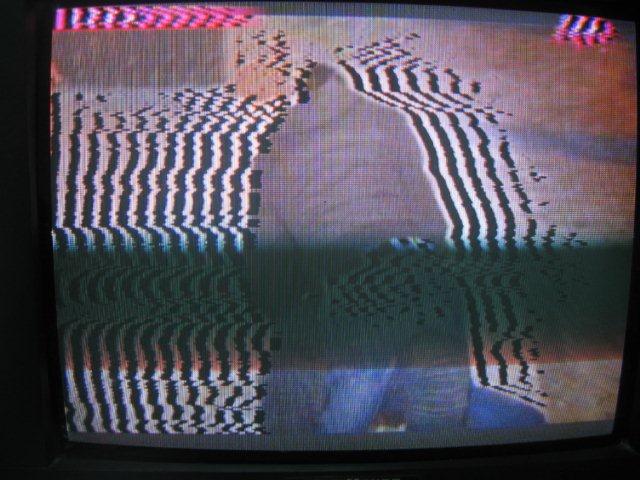

Tv ima vertikalne krivudave linije u slici.Na nekim kanalima slika podrhtava po vertikali. Kanali se normalno mogu izabrati. Spojio sam ga sa drugim televizorom preko skarta i video da je slika dobra sto znaci da su tjuner i mf ispravni.Nekad davno sam imao ovakav kvar ali se sad nemogu setiti u cemu je problem. Dodao sam sliku u prilogu.

[acavplana]

Ovo mi lici na poremecen impuls za horizontalnu sinhronizaciju. Jel imas mogucnosti da proveris impuls na bazi hor. tranzistora,ujedno i izmeris frekvenciju?

[banertd]

Imao sam slican problem skoro.Losi su bili blok kondenzatori u horizontalnom izlaznom stepenu,mada im je kapacitet bio skoro na nivou oznacenog na samom delu.Njihovom zamenom situacija se dosta popravila,nestalo je rasturanje slike kao na ovom Tv-u koji popravljas.Slika se pojavila cista,ali prilikom svetlije slike na ekranu logo stanice pobegne van ekrana.Super fast recovery diode ispitivane digitalnim unimerom,vrednosti dobre,iste kao na delovima koji su skinuti sa ispravnih apata.Ali tek zamenom ovih dioda tv je ispravno proradio.Odlucujuca stavka za zamenu dioda i blok kondenzatora je bila ta sto je stampana ploca na mestu gde se nalaze ove diode i blok kodenzatori znacajno potamnela.S obzirom na to da je taj Tv odneo 3 dana rada bez potrebe od sad pa nadalje menjam sve delove gde je primetno potamnjenje ploce,pa neka 100 mernih instrumenata pokazuje da su ispravni.Naravno sve dok aparat ne proradi besprekorno,posle tog momenta nema smisla preventivno menjati delove.Nadam se da ce moj komentar pomoci ili barem uputiti ka uspesnom otkljanjanju greske.pozdrav

[lale]

ja bi tu zamijenio kolo TDA8214 i sve elkose vezane za njega,,,,,,,,to kolo zna velike probleme stvarati

[RTV Madecki]

ovo liči na lošu filtraciju napajanja RGB izlaza(napon treba biti cca 180-200v), elektrolit je obično oko 4.7/250v...
