SHARP 21HT15C šasija GA1E (Reseno)

Post napisao Japanac » 07 Feb 2012, 22:04

FIRMA:SHARP
MODEL:21HT15C
CHASSIS(oznaka šasije):GA1E
PCB(oznake na štampanoj ploči):
MCU(procesor):TDA9351PS/N2/2/0591
EEPROM:24c08
VERTIKALA:AN5522
AUDIO:AN7523
VIDEO:
SMPS (mreža):
FBT (vn trafo):BSC21-2643S
TUNER:VTUCTF5511++++
KVAR:Nakon starta posle par sekundi gasi se.
OPIS KVARA:Nakon ukljucenja na glavni prekidac led dioda blinkuje dva puta,startujem TV pojavi se slika i nakon par sekundi ugasi se i dioda blinka dva puta.Pregledao sam u mrezi elektrolite i svi su ok,nema hladnih lemova,kada zakacim sijalicu na mestu 2sd2586 ona svetli normalno napon iz mreze imam 110V.Da li je neko imao ovakav slucaj na ovoj sasiji,znacio bi mi i ispravan damp ako neko ima.Pozdrav
Zadnja izmena: Japanac, dana 12 Feb 2012, 14:39, ukupno menjano 2 puta.
Vrh
emem
___
___
Postovi: 217
Pridružen: 19 svi 2008, 09:13
Location: BULGARIA

Re: SHARP 21HT15C šasija GA1E

Post napisao emem » 08 Feb 2012, 09:26

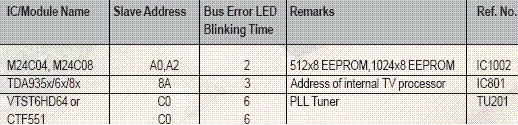

error ga-1e.GIF
error ga-1e.GIF (12.29 KiB) Pregledano 798 puta.
Možeš da probaš http://www.fanzo.org/forum/download/file.php?id=4781
da pijemo zajedno 01ziveli
Vrh
Avatar
Japanac
___
___
Postovi: 478
Pridružen: 18 Nov 2006, 17:11
Location: Srbija
Specialty: satellite

Re: SHARP 21HT15C šasija GA1E

Post napisao Japanac » 11 Feb 2012, 20:11

Probao sam ovaj sadrzaj,sve radi ok,tako da je resen problem. :pivopije: .Pozdrav
