VIVAX IMAGO TV2109 siv raster sa povratnim linijama(Reseno)

[Japanac]

FIRMA:VIVAX
MODEL:TV2109
CHASSIS(oznaka šasije):CY-PH2529PD
PCB(oznake na štampanoj ploči):CRT TV2109OC4008C
MCU(procesor):TDA9351C342AG
EEPROM:24c08A
VERTIKALA:LA78040
AUDIO:AN17821A
VIDEO:
SMPS (mreža):C5287
FBT (vn trafo):BSC25-N0435
TUNER:EWE-5053-V8

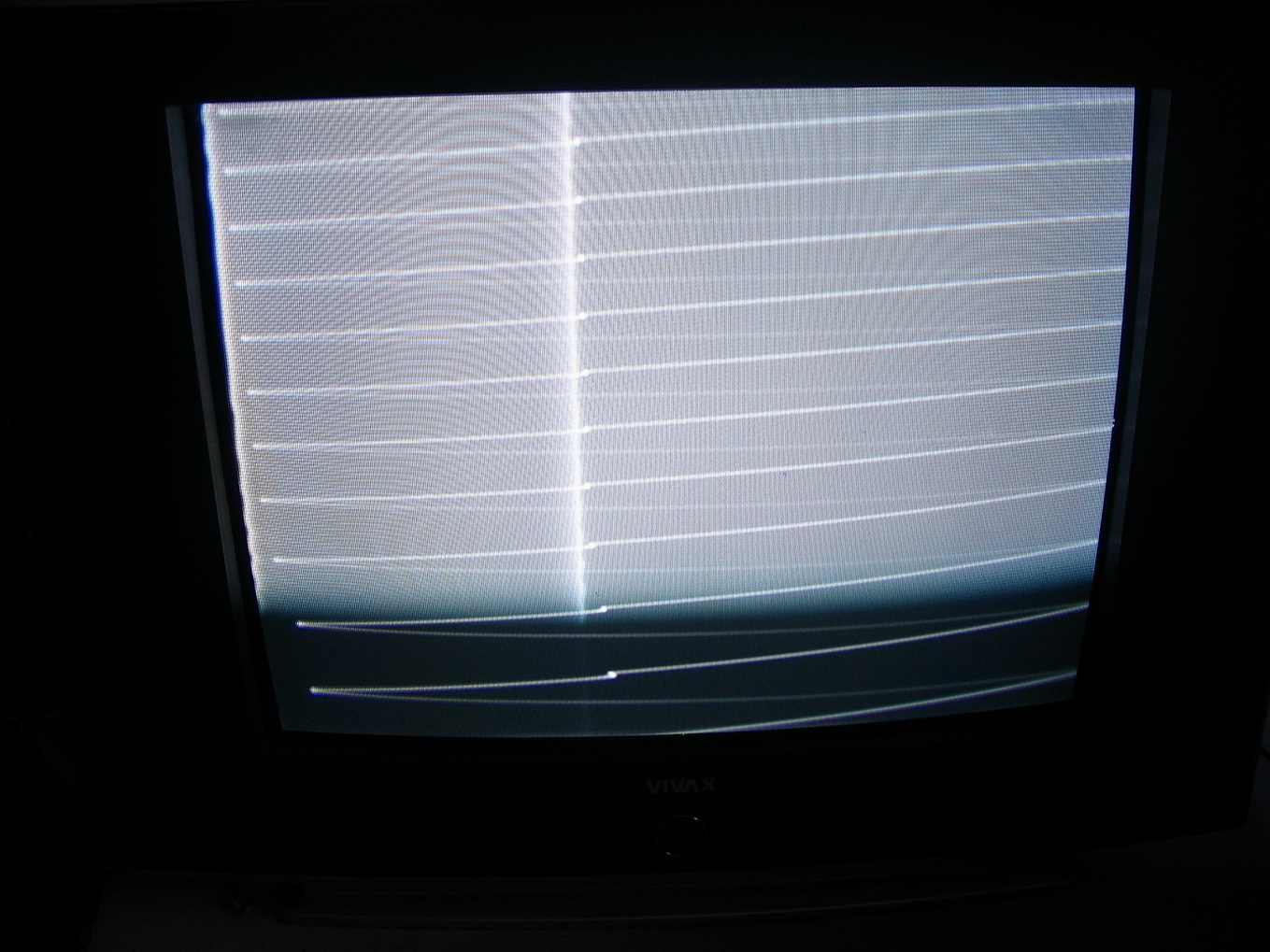

KVAR:Siv raster sa povratnim linijama

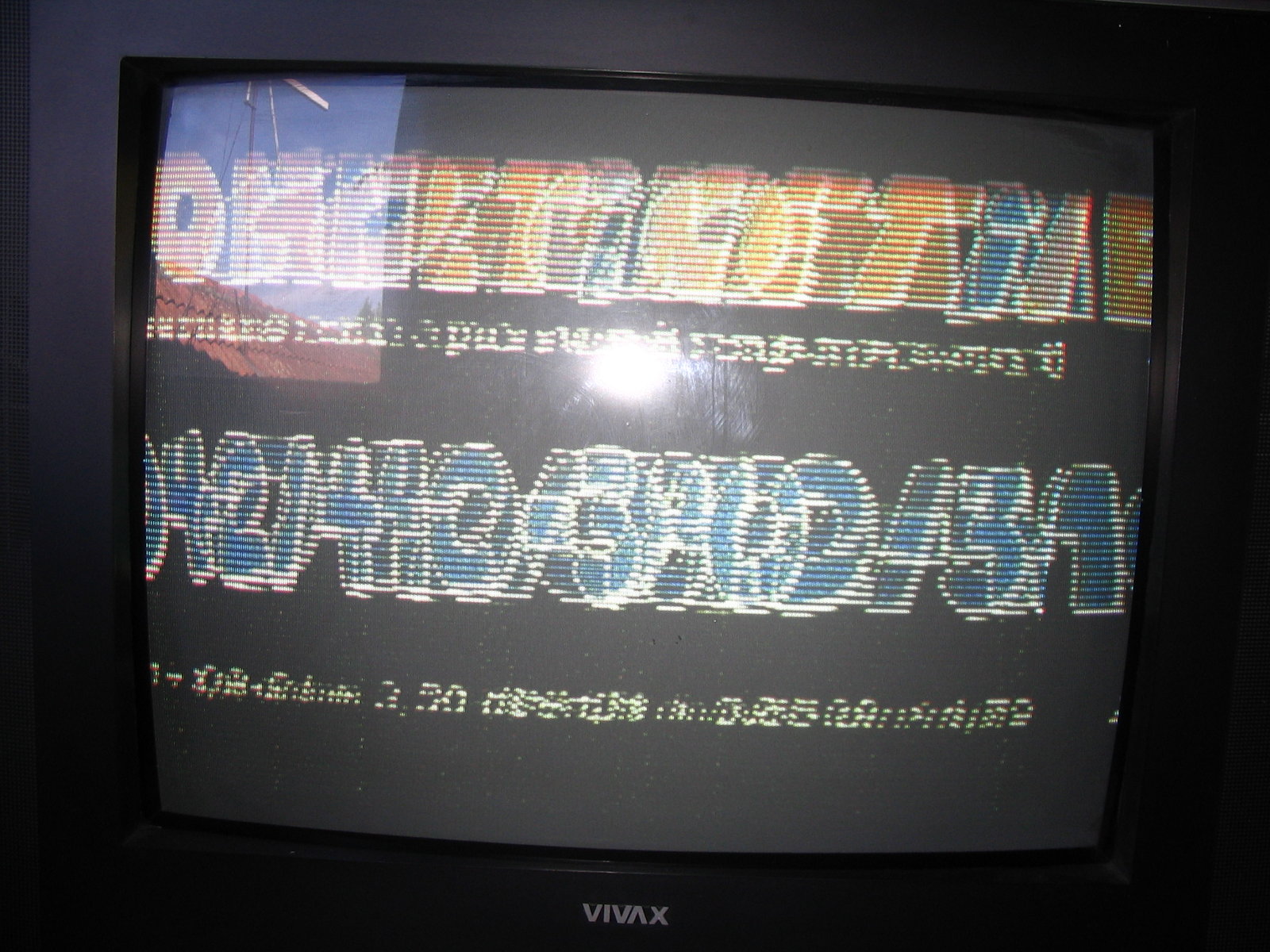

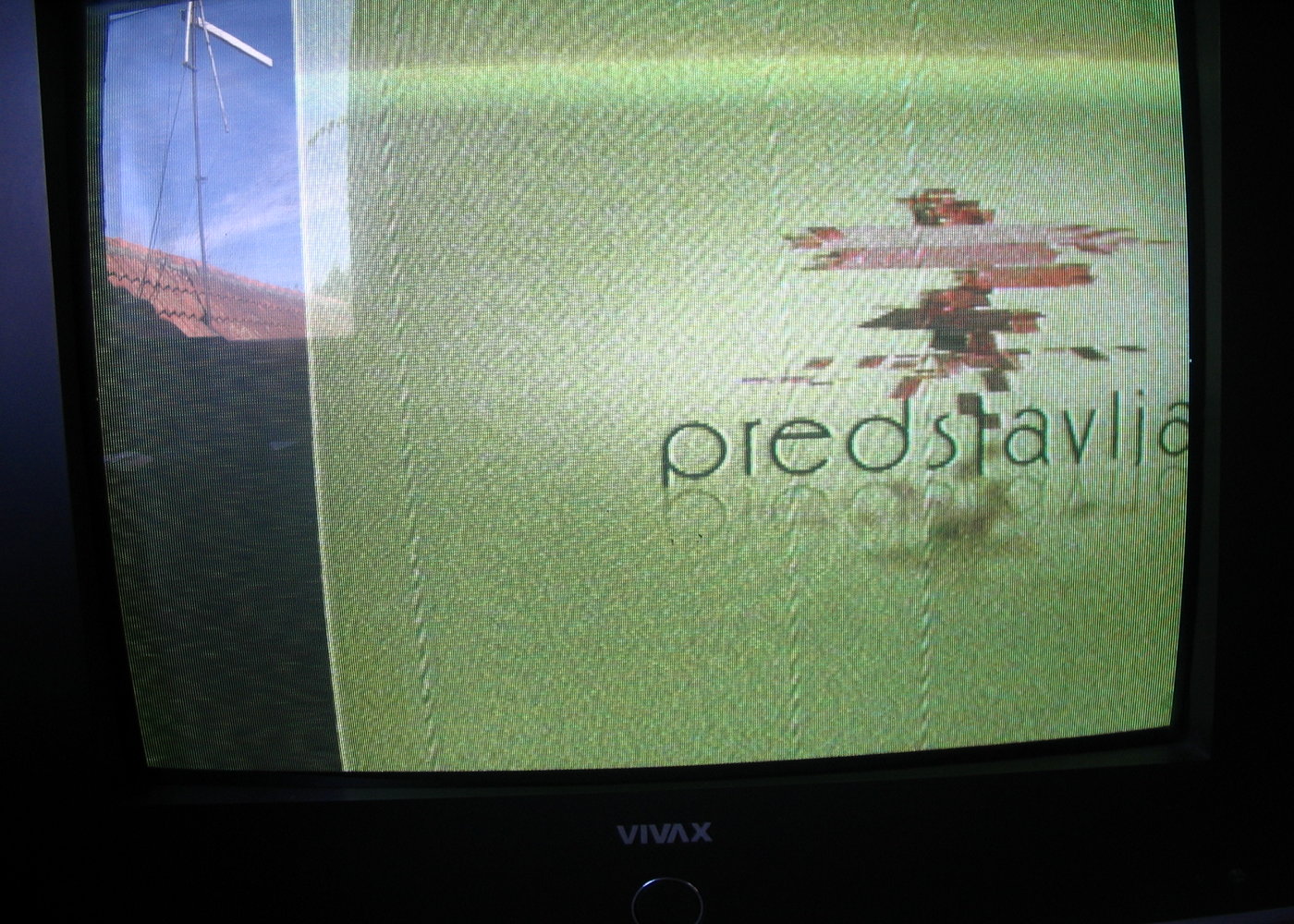

OPIS KVARA:TV jedno vreme radi normalno a zatim se pojavi siv raster sa povratnim linijama,kada na potenciometru trafoa smanjim osvetljenje slika se pojavi,mada nece bas svaki put.Nema nekog odredjenog vremenskog intervala kada se to desava.U jednom danu su mi dosla dva ista TVa sa istim simptomima,a starosti do 3 godine.Pretpostavljam da kvar moze biti u trafou ili ekran.Da li je neko imao ovakvu situaciju?.

[milan]

Sta je sa elektrolitima, da li si merio napone ?
Koja je chassis, ako nepise slikaj je i postavi ovde.
Bela vertikalna linija, kakve veze ima sa ekranom?

[Japanac]

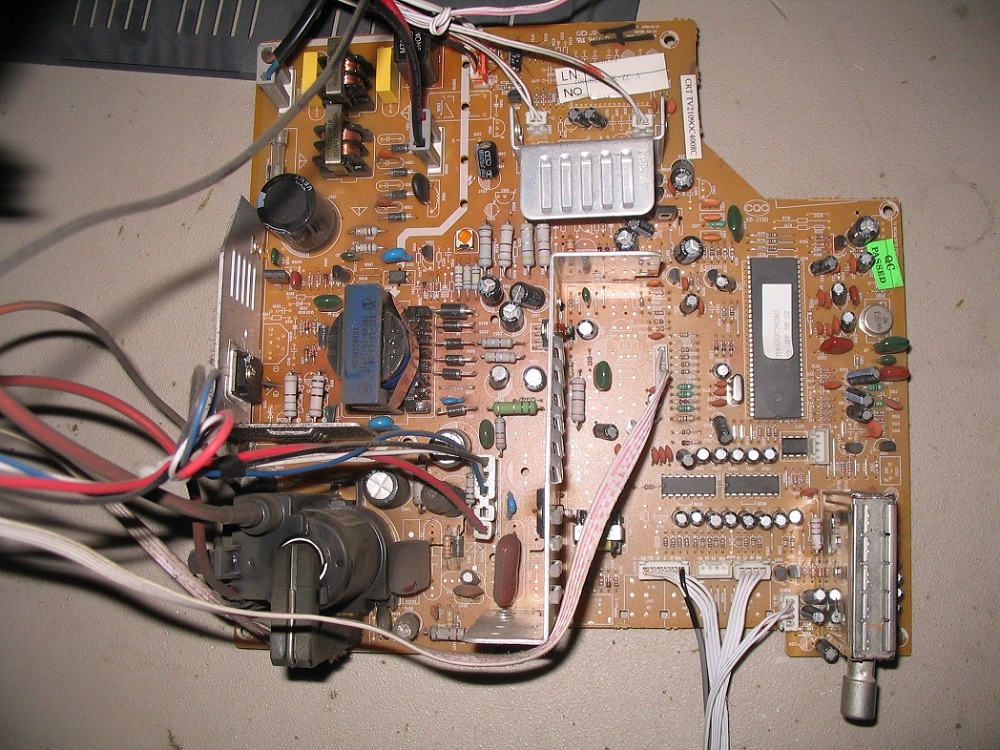

Kondenzatori su dobri bar tako kaze tester,mada cu ih zameniti za svaki slucaj.Evo slike sasije.

[savosi]

Nisi napisao sta se desava sa naponima na plocici ekrana u trenutku nastanka pov.linija kao i sa G2 naponom meri sve pa i napone iz mreze,i tu ce ti biti resenje problema.Mislim da se takva ili slicna sasija spominjala i ovde na forumu nedavno pa potrazi semu.

[toce]

To bi trebalo da je CY-PH2529PD sasija obrisi ono gde je ofarbano sa folomasterom i videces koja ti je sasija.
Jesi li izmerio napon za RGB koliko je ?

[Japanac]

Da to je ta sasija kad sam izbrisao flomaster.Naponi u trenutku kad se taj problem desi su sledeci,mereni na video ploci :Ug2 195V,R 4.5V,G 4.5V,B 4.5V.

[milan]

200v za napajanje RGB, da li ga imas i da li je stabilno.
Diode na ABL prekontrolisi.

[Japanac]

Nisam imao napon 200v na RGB ploci,odnosno kod mene pise kod konektora 180V da bi trebao da bude napon,a na semi stoji 200v.A problem je bio u tom sto je pin trafoa sa koga ide 200v imao hladan lem koji nisam primetio zato sto je sundjer odstojnik bio zalepljen pa ga je zaklonio tako da nisam ni primetio taj pin .Izvinjavam se na nepaznji a svima se zahvaljujem narocito milanu na sugestijama.Pozdrav

[Japanac]

Samo da dodam mozda nekom zatreba,ovaj drugi tv sa istim simptomom sam prelemio sporni pin na split trafou,ali sa pojavom deformisane slike cuje se i jako pistanje,odspajanjem pina 34 na procesoru pistanje je prestalo slika je bila normalna ali pomerena u desno.Prebacio sam sa ispravne sasije procesor i slika je bila OK,znaci procesor je otisao u vecna lovista
