NEO TV2177TX nema sliku ni ton (udar groma)(Reseno)

Post napisao Japanac » 22 Jul 2011, 18:03

FIRMA:NEO
MODEL:TV2177TX
CHASSIS(oznaka šasije):11AK30A11
PCB(oznake na štampanoj ploči):
MCU(procesor):ST92195C3B1/0E0
EEPROM:24c08
VERTIKALA:TDA8174
AUDIO:TDA7266
VIDEO:TDA6107JF,STV2248H
SMPS (mreža):P6NC60FP
FBT (vn trafo):30027543
TUNER:TECC2949PG35B
KVAR:Nema sliku ni ton,crn ekran.
OPIS KVARA:TV je imao nesrecu da je kroz njega prosetao Ilija gromovnik :fanzo: TV startuje normalno,reaguje na daljinski,kada povecam UG2 pojavi se raster sa povratnim linijama,naponi su svi u granicama,greje se previse kolo STV2248H,pretpostavljam da je ono stradalo.Interesuje me da li je neko imao slicnu situaciju.Ljudi su mi iz iste kuce doneli 5 televizora i dva DVDa sve im je spalio grom,ovaj je najbolje prosao ,bar daje znake zivota.
Zadnja izmena: Japanac, dana 29 Jul 2011, 22:53, ukupno menjano 1 put.
Vrh
Avatar
Borce Vasilev
gx
gx
Postovi: 650
Pridružen: 19 Dec 2010, 15:28
Location: Janko Cvetinov br.51 Strumica
Warranty service: Philips;Saeco,Overmax,Aurora Networks,Garmin Systems,Blackview,Manta electronics,NOA electronics,
Contact person: Borce
Phone number: 38978356916
Specialty: tv-multimedia
Lokacija: Strumica

Re: NEO TV2177TX nema sliku ni ton (udar groma)

Post napisao Borce Vasilev » 22 Jul 2011, 18:58

pa proveri ga ispitaj napone na PIN 1 ,2,3 ulazni napon treba biti 12v
na pin 6 ili supply napona treba imati oko 250 V
i proveri izlazne pinove 7,8,9 koi moraju biti isto kako i na pin 6
i ispitaj pin 4 (gnd)
a moguce je i vise verojatno da je MCU ST92195C3B1/0E0

Nema potrebe od podataka za ST92195C3B1xxx, kad sve to ima na net...tom
Instinkt je nešto što nadmašuje znanje.
Vrh
Avatar
tom
gxu
gxu
Postovi: 2297
Pridružen: 23 Apr 2007, 20:01
Location: Strumica
Contact person: TOME
Specialty: tv
Lokacija: Makedonija

Re: NEO TV2177TX nema sliku ni ton (udar groma)

Post napisao tom » 22 Jul 2011, 19:33

greje se previse kolo STV2248H
Ovo kolo često strada pa ga probaj, a što se tiče grejanja, greje se dosta.
PS- Pre nego probaš STV2248H sredi mrežu i probaj na sijalicu dali je B+ stabilan, isto i 8V za STV2248H, pa tek onda idi dalje...
TOME
Vrh
digital.pero
_
_
Postovi: 15
Pridružen: 01 Okt 2009, 16:58
Location: Makedonija
Specialty: tv-multimedia

Re: NEO TV2177TX nema sliku ni ton (udar groma)

Post napisao digital.pero » 22 Jul 2011, 19:34

za pocetak reprogramiraj eprom
Vrh
filipmkd
_
_
Postovi: 22
Pridružen: 08 Okt 2010, 03:01
Location: Strumica
Contact person: Filip

Re: NEO TV2177TX nema sliku ni ton (udar groma)

Post napisao filipmkd » 23 Jul 2011, 03:02

Probaj ga na AV .... mozda je stradao video processor STV ako je bio priklucen na dvd
Vrh
Avatar
Japanac
___
___
Postovi: 478
Pridružen: 18 Nov 2006, 17:11
Location: Srbija
Specialty: satellite

Re: NEO TV2177TX nema sliku ni ton (udar groma)

Post napisao Japanac » 28 Jul 2011, 11:59

Zamenio sam STV2248H i TV je normalno proradio stim sto mu nevalja i tjuner :roll: samo ima VHF,da li moze da se stavi neki drugi tjuner ako ne nadjem ovaj,kolo u tjuneru je SN761672A.Pozdrav
Vrh
Avatar
milan
Preminuo
Postovi: 4426
Pridružen: 19 Avg 2006, 22:38
Location: Novi Sad
Specialty: tv-multimedia

Re: NEO TV2177TX nema sliku ni ton (udar groma)

Post napisao milan » 28 Jul 2011, 12:54

http://www.fanzo.org/forum/viewtopic.php?p=4877#p4877
Vrh
Avatar
tom
gxu
gxu
Postovi: 2297
Pridružen: 23 Apr 2007, 20:01
Location: Strumica
Contact person: TOME
Specialty: tv
Lokacija: Makedonija

Re: NEO TV2177TX nema sliku ni ton (udar groma)

Post napisao tom » 28 Jul 2011, 14:26

bogoslav je napisao:Umjesto TECC2949PG35B (sa šasije 11AK30),stavio sam AFT0/5105G ( AFT05105G )(skinut sa šasije NEO tv-a) i radi bez ikakve prepravke.
AFT0/5105G sau TECC2949PG35B sau UV1316 sau CTF5510A sau TAEM-G084D-TUNER WSP(PLL) sau KS-H140E (Selteka -Lituania)
Setarile in service se fac in functie de tuner.TAEM-G084D merge direct fara modificarea vreunei setari(setari de ALPS).
TOME
Vrh
Avatar
Japanac
___
___
Postovi: 478
Pridružen: 18 Nov 2006, 17:11
Location: Srbija
Specialty: satellite

Re: NEO TV2177TX nema sliku ni ton (udar groma)

Post napisao Japanac » 29 Jul 2011, 16:18

Stavio sam tjuner TECC0949PG35A(S) i sve radi OK,time je definitivno doveden u ispravno stanje.Hvala svima na sugestijama i pomoci. Pozdrav i :pivopije:
Vrh
Avatar
Majstor Duja
Neaktivan
Postovi: 3136
Pridružen: 23 Avg 2006, 17:29
Location: Novi Sad - centar
Warranty service: http://www.elektrocentar.com
Contact person: Goran Duic
Specialty: tv-multimedia

Re: NEO TV2177TX nema sliku ni ton (udar groma)

Post napisao Majstor Duja » 29 Jul 2011, 16:56

Koliko se ja secam, napise se [reseno] u naslovu prvog posta... :uca:
Rule #1 "Always stand for what you believe, even if it means standing alone."
Vrh
Avatar
tom
gxu
gxu
Postovi: 2297
Pridružen: 23 Apr 2007, 20:01
Location: Strumica
Contact person: TOME
Specialty: tv
Lokacija: Makedonija

Re: NEO TV2177TX nema sliku ni ton (udar groma)

Post napisao tom » 29 Jul 2011, 19:26

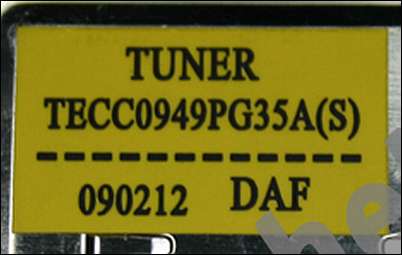

Japanac je napisao:Stavio sam tjuner TECC0949PG35A(S)
slika

ILI
Japanac je napisao: TUNER:TECC2949PG35B
Pošto po slici nemaju isti raspored izvoda ?

slika
TOME
Vrh
Avatar
milan
Preminuo
Postovi: 4426
Pridružen: 19 Avg 2006, 22:38
Location: Novi Sad
Specialty: tv-multimedia

Re: NEO TV2177TX nema sliku ni ton (udar groma)

Post napisao milan » 29 Jul 2011, 20:16

Majstor Duja je napisao:Koliko se ja secam, napise se [reseno] u naslovu prvog posta... :uca:
Nedovrsenih tema ima @ Japanac
http://www.fanzo.org/forum/viewtopic.ph ... 19#p166819
http://www.fanzo.org/forum/viewtopic.ph ... 49#p163749
http://www.fanzo.org/forum/viewtopic.ph ... 87#p160787
http://www.fanzo.org/forum/viewtopic.ph ... 33#p159933
I verovatno jos da netrazim dalje.
Vrh
Avatar
Japanac
___
___
Postovi: 478
Pridružen: 18 Nov 2006, 17:11
Location: Srbija
Specialty: satellite

Re: NEO TV2177TX nema sliku ni ton (udar groma)(Reseno)

Post napisao Japanac » 29 Jul 2011, 22:58

Na gornjoj slici ti je TBCC a ja sam stavio TECC!
Vrh
Avatar
tom
gxu
gxu
Postovi: 2297
Pridružen: 23 Apr 2007, 20:01
Location: Strumica
Contact person: TOME
Specialty: tv
Lokacija: Makedonija

Re: NEO TV2177TX nema sliku ni ton (udar groma)(Reseno)

Post napisao tom » 29 Jul 2011, 23:19

A @Japanac izgleda da ti trebaju naočare ; na gornjoj slici je TECC a ne TBCC
Prilog
TOME
Vrh
Avatar
Japanac
___
___
Postovi: 478
Pridružen: 18 Nov 2006, 17:11
Location: Srbija
Specialty: satellite

Re: NEO TV2177TX nema sliku ni ton (udar groma)(Reseno)

Post napisao Japanac » 30 Jul 2011, 09:14

Jes vala TECC kad se bolje pogleda :shock:,malo mi je vise monitor udaljen pa mi sa tog rastojanja izgledalo drugacije.Nije mi vise tu taj TV da pogledam raspored pinova,ali TV radi uredno.
