WEG TV VERTIKALA (RESENO)

Post napisao mare » 25 Jun 2011, 01:47

FIRMA: WEG
MODEL: 21PF58TXT
CHASSIS(oznaka šasije):11AK30A14
PCB(oznake na štampanoj ploči):
MCU(procesor): ST92195C7B1/MFF
EEPROM: 24C08
VERTIKALA: TDA8174
AUDIO: TDA7266
VIDEO: STV2248
SMPS (mreža):
FBT (vn trafo): DST2010-T44
TUNER:
KVAR: Linija na sredini ekrana
OPIS KVARA: Pre par dana TV donesen u servis sa konstatacijom da ne moze da se popravi. Probao sam da startujem tv ali nista. Resio sam mrezu, a onda nije imao vn. Sredio sam HIS a onda je na red dosla vertikala. Tv je vec otvaran, neko je tamo lemio svjas aparatom pokidao dosta vodova ali sam ih sredio. Sad je na ekranu samo linija i jedno desetak centimetara iznad nadzire se pomalo sneg. Promenio sam kolo, sve kondenzatore, proverio otpornike, diode, sve je ok. Osim otpornika R666 (15Ω). Sad kad ukljucim tv on pocne da se dimi. Imam napajanje kola, i pobudni signal. Ako je moguce da neko od koelga postavi semu, posto je pokidana sara oko kola, mozda sam lose povezao. Ako je neko od kolega imao slicna iskustva ili pak ima ideju kako da resim ovaj problem bio bih veoma zahvalan. P.S. Novi sam na forumu, izvinjavam se unapred na mogucim greskama. Hvala i pozdrav.
Zadnja izmena: mare, dana 25 Jun 2011, 04:54, ukupno menjano 1 put.

Avatar
toce
gx
gx
Postovi: 2292
Pridružen: 25 Apr 2007, 22:41
Location: Makedonija

Re: WEG TV VERTIKALA

Post napisao toce » 25 Jun 2011, 02:05

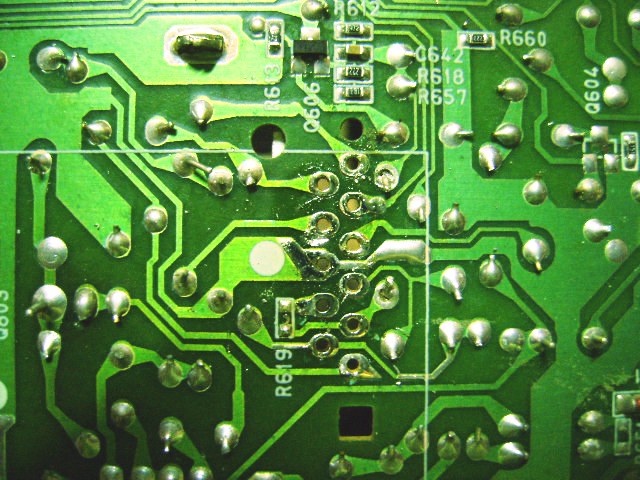

Evo ti slika stampe od ic u vertikale a semu imas OVDE
Prilog
TOCE

mare
_
_
Postovi: 39
Pridružen: 30 Apr 2011, 14:08
Location: Србија, Ниш
Contact person: Marko

Re: WEG TV VERTIKALA

Post napisao mare » 25 Jun 2011, 02:12

Hvala punooo... Uporedicu pa javlajm a taman sad kad imam semu da proverim ostalo.

mare
_
_
Postovi: 39
Pridružen: 30 Apr 2011, 14:08
Location: Србија, Ниш
Contact person: Marko

Re: WEG TV VERTIKALA

Post napisao mare » 25 Jun 2011, 04:53

Greska je bila u mom povezivanju vodova oko Ic-a. Sada sam sve pazljivo prelemio i tv radi odlicno. Pisem Reseno. HVALA TOCE!!!!

Avatar
toce
gx
gx
Postovi: 2292
Pridružen: 25 Apr 2007, 22:41
Location: Makedonija

Re: WEG TV VERTIKALA (RESENO)

Post napisao toce » 25 Jun 2011, 12:59

:pivopije:
