NEO TV2177TX P2107A VARIRA NAPON U MREZI(REŠENO)

[Borce Vasilev]

FIRMA: NEO
MODEL: 2177TX
CHASSIS(oznaka šasije): P2170A 01
PCB(oznake na štampanoj ploči): P2170A 01
MCU(procesor): TDA11126PSV3
EEPROM: FM24CO8A 0928J0R
AUDIO: UTC2003
SMPS (mreža): CQ0765RT
FBT (vn trafo): BSC25T1010A
TUNER: ET5EEK04 (ET-5EE-K04)
KVAR Sekundarni naponi variraju (indikator za standby treperi. B+ napon varira od 100V do 150V)
OPIS KVARA: Tv je došao mrtav. Zamenom CQ0765RT, zener diode VD501 BX85C18, VD52 1N4148, kondenzatore C503, C524 10mF 50V i photocoupler (optocoupler) PC817, mreža je proradila ali sa nestabilnim B+ . Što se tiče te nestabilnosti, promenio sam sve elektrolite. Provereni su diode, tranzistori, zener diode i sve je to OK. Odspojio sam izvod (valjda VN trafoa) i opet B+ varira. Ako može neka ideja i savet.(hvala Tom na ispravku :))

[Stolle]

Ako je ekran 21", onda ne može B+ da bude 150V nikako. Kopaj opet oko optokaplera, regulacije...
Stavi sliku šasije ako možeš.

[integralpk]

Otpor 820R na red sa tom zener diodom od 18V, TL431, kondenzator reda 1nF/2KV paralelno sa diodom za B+...

[Borce Vasilev]

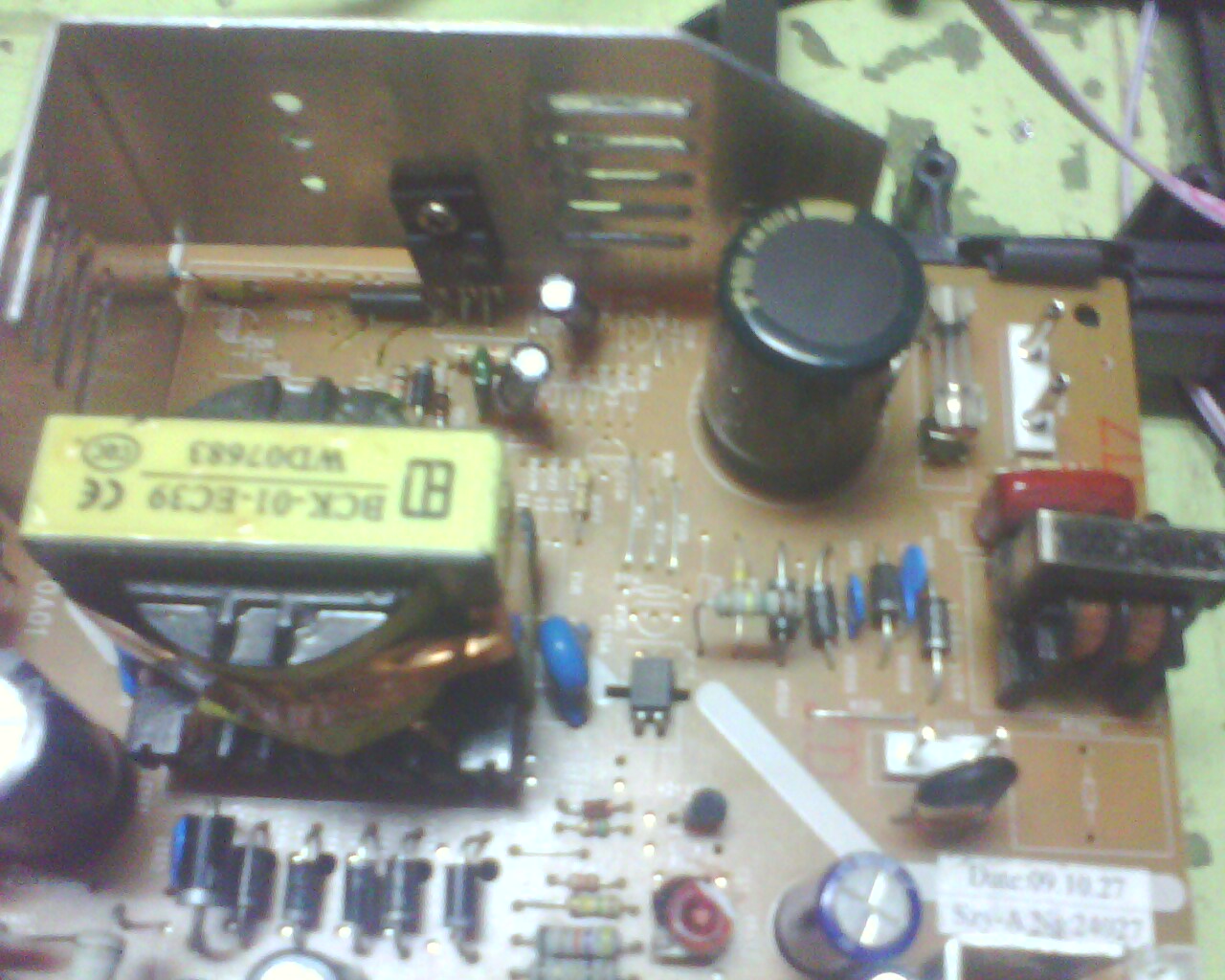

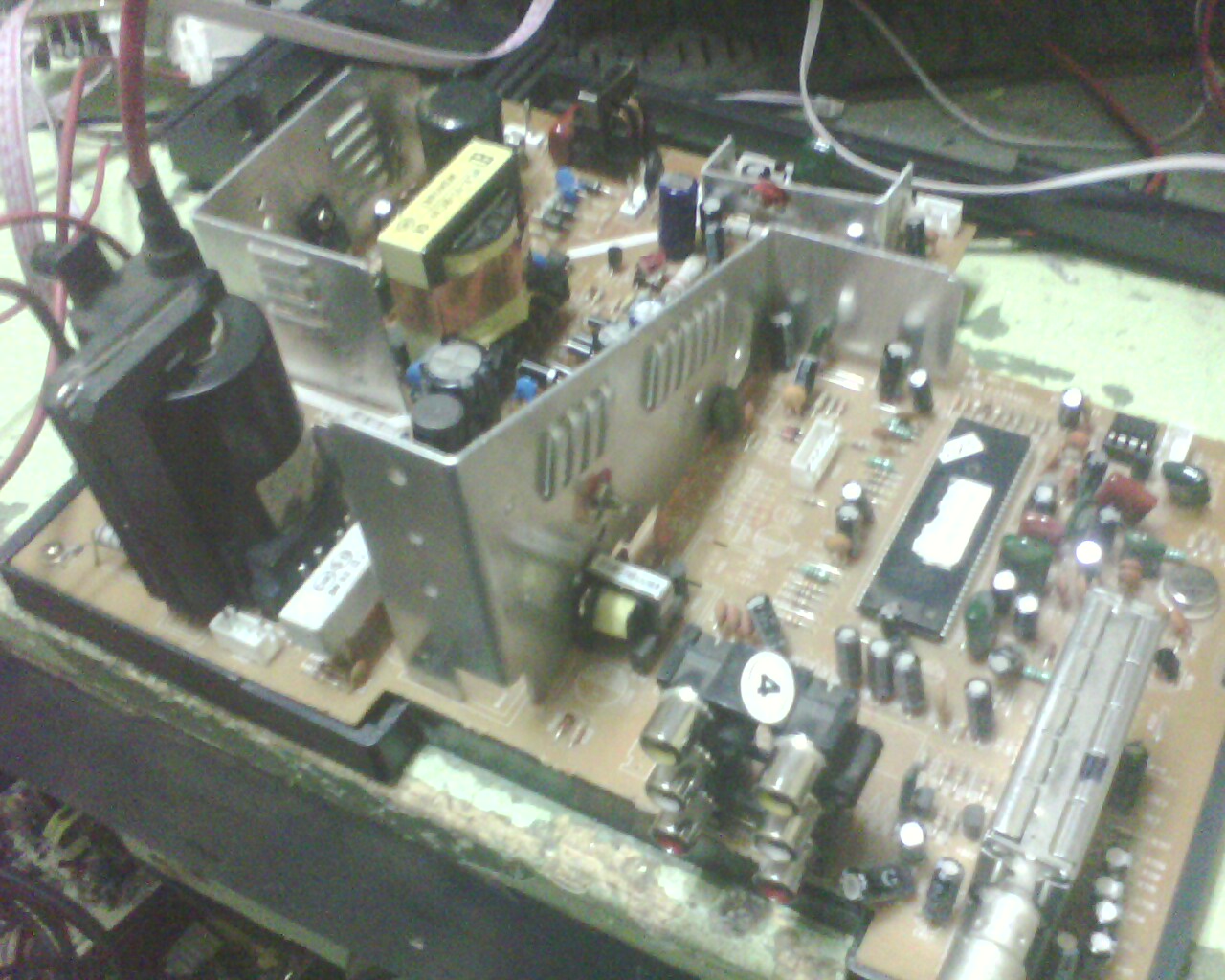

Stole evo slike sasije !

[Stolle]

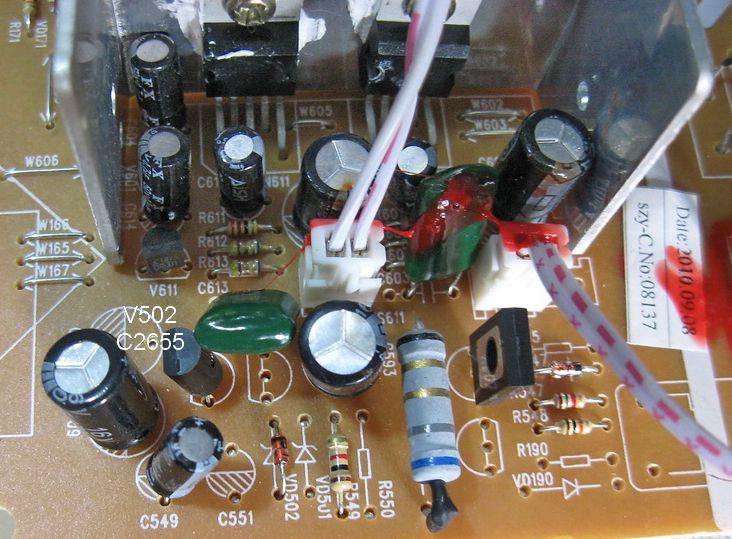

Hvala. Zanimalo me je da li je ovaj deo isti, očigledno nije.

[Borce Vasilev]

Integral sve to vec provjereno :) i ispravno

[tom]

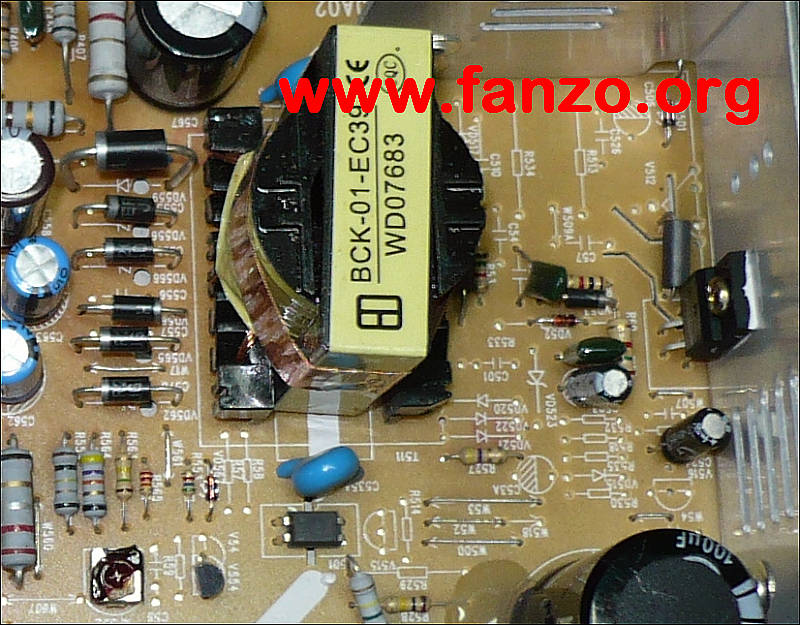

Bolji vidik

[toce]

Zameni onu staklenu diodu u primaru i u sekundaru regulacije zameni tranzistor.

[Borce Vasilev]

toce sve zener diode su zamenjene u primaru t.e bzx 85c 18v i 1n4148 brza dioda to je sve vec provjereno i zamenjeno a tranzistor sam mjerio i ponasa se ok osim da ne merim da menjam probacu i to ali dobro bi mi dosla i sema tu ako se moze naci

[Hakija]

Ta sema neodgovara po sastavu koji je napisan u prvom postu.
Nemoj da linkujes neodgovarajuce dokumente. Milan

[Borce Vasilev]

Ispitao sam i tranzistor posle photocoupler-a 2sc1815 i zener diode u primar i sekundar sve u liniju redom elektrolite i primaru i sekundaru otpornike i blok kondenzatore provjerene i opet nista :).gdje gresim ? :)

[bursac]

Prekontroliši sve to što si izmjenjao da nisi napravio neki previd ( polaritet elektrolita i sl) ...

[Borce Vasilev]

i to sam prekontrolusao najvise sam pazio zenerkama i elektrolitama sad cu opet da ,,kopam,, pa vidimo rezlutate sta ce da bude :)Da dodam samo jedno to je da jedino u mrezi sta nisam promenio su 2 poliesterski film kondenzatore t.e 103J/25VF merio sam ih i pokazuju 0.01mF,drugo kad otkacim diodu na B+ napon se povecava sa varijacie od 200v-250v znaci opet nestabilni,napona na eprom isto varira od 1,2v - 5v,sve moguce napone variraju ( osim 300v u mreze :) )

evo ovako sad merio sam mrezni deo t.e pinove IC CQ0765RT i evo kako se ponasa sve to u mrezi:
pin 1 = drain= 290v stabilni napon
pin 2 = gnd = /
pin 3 = Vcc = 12~15v varijacije napona
pin 4 = Vfb = 1~7.6v varijacije napona ovaj napon ide preko kondenzatora povezan na pin 2 i na pin 4 najverojatno za stabllizacije napona koi je zamenjen
pin 5 = sync = 0.1-0.69 v varijabilan napon
eto to su napone koi ulaze i izlaze od IC CQ0765RT

[Majstor Duja]

Da li si proveravao B+ sa sijalicom? Otkaci sve diode u sekundaru osim one preko kojih se napaja povratna veza preko optokaplera....

[vehidc]

Jesi li prekontrolisao kiloomske otpore u stabilizaciji oko trimera kao i trimer.Jesi li mijenjao diodu u sekundaru B+.

[DSsasa]

Jesi li prekontrolisao kiloomske otpore u stabilizaciji oko trimera kao i trimer.

Slažem se sa kolegom, dešavalo mi se da neki od otpora u regulaciji B+ promeni vrednost pod naponom pa onda divlja! Proveri ih ili zameni za svaki slučaj ima ih svega nekoliko.

[filka]

Pomeni opet CQ0765 .....

[Borce Vasilev]

zamenjeno novo IC CQ0765 ,i novi optocoupler PC817 i HIS tranzistor D1555.Sad je sve ok TV radi.Hvala svima na pomoci !!!!!!!( prvi IC CQ0765 bio u spoj sa masu onda sam zamjenio sa novim koi nije proradio kako treba t.e mreza je bila mrtva , optocoupler prvi je bio isto tako u prekin onda sam ga zamjenio i njega i mreza je pocela sa varijabilnim naponima.Cjeli problem sta se dogadao je da je HIS tranzistor varnicio kad bi startovao a kad ga mjerim sa otkacenim pinovima ponasao se OK kad sam ga zamjenio onda je TV je proradio i radio je celi dan i nije otkazao musterija ga uzeo i to je to ) :) :) :)
