YOKO Shema (RESENO)

[savosi]

FIRMA:YOKO

PCB(oznake na štampanoj ploči):5701 B2088A 00
MCU(procesor):M491BB1
VERTIKALA:2SC2073 i 2SA940
AUDIO:TA7680AP
VIDEO:TA7698AP
SMPS (mreža):2SD...

KVAR:Ne radi vertikala
OPIS KVARA: Ne radi vertikala,vidi se da je nedavno radjen,Q605 i 606 stavljani na dodatni hladnjak (teski budz),tranzistori u V-out dobri,diode,elkosi,otpori takodje,otklonska za vertikalu ima 45 oma sto mislim da je dobro za ovaj ekran dijagonale oko 37cm.
Posto nema nalepnice na poklopcu ne znam o kom se modelu radi ali sam sasiju gore naveo ,potrebna mi je sema pa ako neko ima nek pusti... inace ima jos i ic M51397AP za secam .
Pre mesec -dva imao slicnu sasiju i cini mi se da je bio u pitanju Funai ( nisam siguran) sa takodje greskom u vertikali stim da je tamo bila otklonska u pitanju...

[Stolle]

Pogledaj šemu od STYLANDIA CTV2000A ili CTV5162, trebalo bi da odgovara.

[arsa]

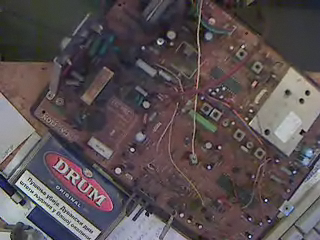

Video call snapshot 54.png (126.11 KiB) Pregledano 1226 puta.

ovo je 51cm STYLANDIA sasija al je i mala vrlo slicna

[nec]

Za ubuduce koristi pretragu viewtopic.php?p=136923#p136923

[Stolle]

Šta bi, jesi li ga savladao?

... inace ima jos i ic M51397AP za secam i M491BB1 za displej.

M491BB1 nije nikakav IC "za displej", (između ostalog radi i to), već procesor koji nisi upisao u tabeli. Piše da si serviser.

[savosi]

Moj previd za proc.,mislio sam na plocu displeja ,stavio sam ga na stranu posto je bilo drugih pacijenata,ionako ovaj citav ne vredi ni 20 evra ispravan pa nek saceka...
Inace radim sve sto u sebi sadrzi rec elektronika ma sta to bilo i (ili) znacilo

evo ispravljeno

[Stolle]

Kad nastaviš, piše i u temi na gornjem linku, proveri imaš li tih 12V na TA7698AP.

[savosi]

Ok,to je bilo prvo sto sam proverio i imao sam tih 12V na pinu 2,danas malo odmora pa sutra ako stignem nastavljam

poz

[savosi]

Evo ga stigao na red...Posle zamene Q605 i Q606 po semi kao i otpornika R306(10 oma) koji ide sa pina 1 na vertikalu i koji je bio glavni "krivac" kvara ,tv normalno proradio.

Hvala svima za semu
