TV SAMSUNG CZ20H12TS-SKUPLJENA SLIKA(RESENO)

[bolle86]

FIRMA:SAMSUNG
MODEL:CZ20H12TS
CHASSIS(oznaka šasije):KS1A
PCB(oznake na štampanoj ploči):
MCU(procesor):TDA9351PS/N2/3/0457
EEPROM:
VERTIKALA:LA7840
AUDIO:TDA8943SF
VIDEO:TDA6107Q
SMPS (mreža):ne vidi se lepo oznaka
FBT (vn trafo):SV14A004H
TUNER:TECC0949PG35A
-postoje na ploci jos IC kola KA7632 i C81DC
KVAR:Skuplenja slika u horizontalanu traku sirine 10-tak cm
OPIS KVARA:Zamenio elektrolite u verikali,proverio otpore,diode,nista.Napon ima 16,5 v sa FBT-a,mada je na trenutke prekidao pa se pojavljivala samo horizontalna linija,prelemio,ali opet kad prodrmam plocu skupljena slika ode u liniju pa se vrati.Kolo nisam menjao,zamenicu ga,nego da cujem Vase sugestije,savete!

[alexa_pg]

S obzirom da si zamijenio sve elektrolite i provjerio ostale pasivne komponente, nema sta drugo nego da je kolo neispravno.

[rubin_miki]

...ali opet kad prodrmam plocu skupljena slika ode u liniju pa se vrati....

ovo dovoljno kaze da imas jos problema na plocu..prvo to resi pa posle ako bude potrebe menjaj kolo..

[kele]

Kao sto rece kolega u prethodnom postu,nisi sve na ploci resio jer cim se vraca u liniju negde imas hladan lem.A probaj da skines otklonski namotaj i da vidis u kakvom je stanju sa unutrasnje strane.Cesto izgori izolacioni lak i dodje do direktnog dodira zica na namotaju za vertikalni otklon i tada zna slika da se suzi.Probaj otklonski namotaj sa nekog drugog tv-a slicnih dimenzija ekrana da vidis sta ce se desavati.

[spagagz]

E sad mi nije jasno,jeli suzeno po horizontali ili vertikali?Ako skretni nevalja grije se tranzistor u HISu.

[rubin_miki]

pa lepo covek kaze, horizontalna linija, i da popravlja vertikalu, jasno ko dan da ima problem sa vertikalom...

[slobodan turković]

Proveri i negativni napon za napajanje kola vertikale.

[bolle86]

Napajanje je ok,zamenio kolo,nista.Nego ne znam koliki napon treba biti na pinovima 21,22 procesora,posto na tim pinovim su zenerice 9.1v a napon je 14,3v koji ide na vertikalu,i jos jedna stvar,dok smanjujem screen ka minimum da bi zastitio ekran,od one horizontalne linije,smenjuju se boje crvena,zelena,a na minimumu,slika(traka od 10cm) su jos uvek vidljivi.Zar ne bi ekran trebao biti skroz zatamnjen???

[spagagz]

pa lepo covek kaze, horizontalna linija, i da popravlja vertikalu, jasno ko dan da ima problem sa vertikalom...

Ma vidjeh to,no me zbuni post iznad.Zavrni shasiju da dobijes liniju pa premjeri napajanje ili izlaz iz vert.kola.

[bolle86]

Kad je linija nema napajanja sa FBT-a,a dok kad je skupljena slika onaj negativan napon na pinu 4 FBT od -16.5v je pozitivan,tj 16.5v.Znaci li to da je FBT u nekom spoju??

[toce]

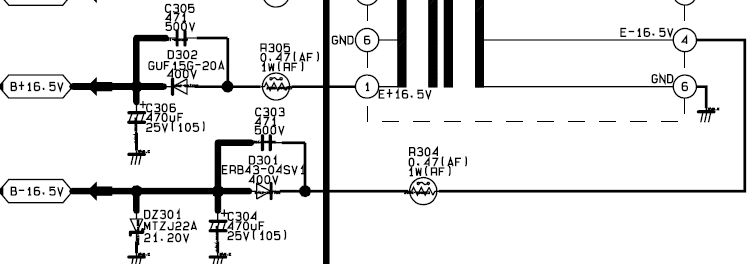

Zameni elkosi i ove diode D301 D302 i DZ301 i meri onda ovaj napon da vidis jel dobar

[spagagz]

Vidi veze sa trafoa prema diodama,vjerovatno su u prekidu.

[bolle86]

Zamenio diode,elektrolite,isto.Onda sam namotao nekoliko navojaka zice na trafo dobio plibizan napon spojio na diode,i dobio normalnu sliku sa previse osvetljenja,ali je i mogla da se skroz zatamni,sto ce reci FBT u vecna lovista Sutra cu ga zameniti,i mislim da je problem resen.Jos jedna interesantna stvar je dok je onako skupkjenja slika napon od +185 V je bio oko 200V,a kad predje u liniju bude normalan,pa sam zamenio i taj elektrolit.Hvala kolegama na sevete i sugestije
