Tevion MD21028-S BEKO 22.1ME chassis

[milans01]

FIRMA: TEVION
MODEL: MD 21028-S
CHASSIS(oznaka šasije): Beko elektronik ZA1.190-17 (naj slicnija 22.1,na mojoj ima jos vise delova,dva tjunera,rele za dem..)
PCB(oznake na štampanoj ploči): ZA1.190-17
MCU(procesor): SDA 6000 A23 na PIP modulu
EEPROM: SMD 24C32
VERTIKALA: STV9379FA
AUDIO: PROC: MSP3401,ima TDA2822 za slusalice i out: TDA7279
VIDEO: PIP modul,oznaka: ZA1.196R-12
SMPS (mreža): TDA16846 P
FBT (vn trafo):
TUNER: ima dva komada: UV1316/A
KVAR: Samo stby...
OPIS KVARA:
TV mi ima samo stby i nece da startuje Ima jedna mala plocica koja iz mreznih 220v rusi napon na 5v za napajanje prednje 2 plave led i future box (krace mi je PIP) modul,imam normalno i 300v na mr. elku i to je to.
Iz sekundara mi neide ni jedan napon,nemam nista,a onih 5v se proteze do pip modula,napaja proc sa 3,3v to je kao ujedno i stby 3,3v,to mi nesto malo,al ajd.Zanimljiva stvar je kad izkljucim tih 5v (iskljucim utikac iz sasije) pip mi ostaje bez napajanja,al mi sad mreza pusti sve napone kao da je sad tek tv u pravom stby rezimu.Dobijem 135v na kolektor vn trandze,15v,imam i 7v koji idu na LM317 i stabilizator cinimi se 5v al nema starta jer nema ni pip modula.Po ovom mi deluje da je onda mreza ok,da je nesto na pip-u ili gresim (bolje da nije na pip-u,taj SDA6000 je proc ko iz 386ce )
Probao elkice u mrezi,neke u sekundaru,probao sam i novi bin-eprom,pomislih da nije childlock,posto je tv iz Nemacke,nabavih i daljinac al nista...Tv je unutra kao nov al bukvalno,nemam pojma kako su ti tv iz Nemacke tako cisti,peru li ih,peskare,hm
Pozz celoj ekipi...

[munja]

Druze moj,ajd ti ponovo procitaj sta si napisao i kako si opisao kvar"Zanimljiva stvar je kad izkljucim tih 5v (iskljucim utikac iz sasije) pip mi ostaje bez napajanja,al mi sad mreza pusti sve napone ",a sto se tice tih 3,3V napajanje procesora je OK.

[toce]

Hteo da kaze kad iskluci tv na glavni prekidac onda dodje do pad na napona na mrezni elko i dobija svi naponi al meri napon po napon jer od jedamput nemoze da meri sve napone jer nema vremena da izmeri jer mrezni elko se prazni je si sad svatio .

[milans01]

Uh,ispade skroz nerazumno,sory..
Idem od pocetka.Pri ukljucenju na mrezni pr. iz mreze nemam ni jedan napon,a tih jedinih 5v se dobija posebnim malim ispravljacem i zato njih jedino i imam.Tih 5v napaja pip i kad i njih iskljucim,tad mi mreza daje sve sekundarne napone kako bi trebalo da bude na stby-u.
Za tih 5v postoji mali ispravljac poseban kao kod Ei-Nis i napaja samo pip,a iz tog ispravljaca idu dve zice(+ i - 5v) i kace se na saiju prostim utikacem i napon ide do pip modula.E taj utikac kad izkljucim iz sasije,sad ceo pip ostaje bez napajanja,a mreza mi tad pusta sve sek. napone:135v do kolektora,15v,7v...
Ako jos nisam dobro pojasniju,mogu i da naslikam sasiju,pip i taj isp. za 5v..

[milan]

Procesor ti drzi mrezu u stbaju.
Moras otkacinjati SDA i SCL da vidis sta ga drzi blokiranog,Feature Modul, iskljuci da vidis da li ce da upali.

[milans01]

Nece upaliti bez modula zbog H.osc. i ostalih stvarcica,ali kad iskljucim feature modul,tad mi mreza pusti sekundarne napone:135,15 i 7v i tv se ponasa kao obican tv u stby rezimu?Hm??

[chellawy]

je si li siguran da ti je taj drugi dump koji si probavo da upises u EEprom dobar ?

ja bi se tu prvo dobro zapitao. I pokusao da probam sa proverenim dumpom.

[milans01]

Nemam bas proveren damp,nasao sam 3 komada za vrlo slicnu sasiju sa istim SDA6000A23 procesorom,ali,naravno nisam 100% siguran u bin,mozda je samo do tog,mozda...

[munja]

Druze moj rekle su ti kolege,dakle prvo moras da upises dump u koji si 100% siguran ,a ako nije to pogledaj sta ti blokira startni impuls sa procesora,dakle otkaci box pa osciloskopom pogledaj signale na liniji SCL SDA,isprati liniju koja sa procesora starta SMTP

[milans01]

Druze moj munjo,vidim sta su mi kolege napisale,ponavljas mi se,sve vidim,al nemam 100% siguran damp,kao sto napisah u predhodnom postu i kako mislis da pratim sda i scl ako otkacim feature box,onda mogu da pratim sipak..
Znaci,ako neko zna o kom tv se radi prvi post je i vise nogo jasan,ako neko ima bin,znam da je protiv pravila i moze eventualno neko da posalje na p.mail..Ja sam blesav sto ne pokupih bin iz takvog tv-a pre mesec-dva mi je bio u servisu,a bili neki elkici suvi,lenjost,dok skinem eeprom,pa kaci prog,pa ovo pa ono,e sad se mogu j..cesati,a mogao sam imati original..Skola se placa..
Rekao sam da je naj slicnija sasiji 22.1 samo sto moja ima sve delove koji na 22.1 sasiji fale.I to sam napisao u prvom postu,al evo se i ja ponavljam,dva tjunera itd..Te binove sam nasao za 22.1 jer imaju isti procesor,mada mislim da pip nije isti jer 22.1 nema dva tjunera, i zato naravno,nisam siguran u bin..
Naslikacu sutra sasiju,cisto da pogledate o cemu je rec,slika govori vise od 1000 do 2000 reci,kakva mudrost
Vi meni prijatelji,resicemo i ovo sr.. nije mi nista ostalo nereseno,nadam se da nece ni ovaj izmaknuti,makar morao sacekati jos jedan takav iz Nemacke ...

[cacko85]

...mada mislim da pip nije isti jer 22.1 nema dva tjunera...

Od kde to da 22.1 nema dva tunera ??

[milan]

PCB oznaka : ZA1.190-17
je chassis 22.1ME

[milans01]

Eee,to ME menja sve ...
Nasao sam sliku sasije 22.1 ovde na forumu koja nema dva tjunera i jos nekih delova,pa sam zato i rekao da je njoj naj slicnija,nisam znao da je PCB ZA1.190-17 ustvari sasija 22.1ME jer 22.1 je ZA1.190-14,slicno,al nije bas isto.
Znaci treba mi bin za 22.1ME,al nemere jer je protiv pravila
Probacu izcackati nesto,thanks..

[Majstor Duja]

Mogu da ti posalju na mail...ili link preko PP...

[milans01]

To bi bilo odlicno,ako neko ima..

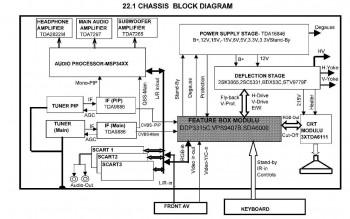

Evo i nekih slicica.

[Stolle]

Tjuner i PIP tjuner
