nordmende MS3001 potrebna shema RESENO

[stankeee]

Radi se o muzickoj liniji iz naslova koja se delimicno kontrlise digitalno .Ima daljinski na kome su power , mute, memorisane stanice (8 kom) balance i volume. Tuner je digitalni , ekvilajzer analogni na klizacima , selektor takodje na tasterima (ANALOGNO) kasete naravno mehanicke. Problem je sledeci , muzicka linija se ne moze upaliti vec je svo vreme u stand by . Ja sam sumljao na TC9150P i zamenio ga i linija se upalila na par sekundi . Probao sam da ugasim i opet upalim ali vise nije htela sto znaci da nije bilo do ovog ic-a. Kada pritisnem power samo se pali i gasi tackica na displeju tunera koja pokazuje stand by a ostalo miruje. Ako neko ima semu verujem da bi mi pomogla u resavanju problema.

[Majstor Duja]

Onda se napise u naslovu: potrebna shema
A da bi kolege znale o kojem se dinosaurusu radi, stavis i sliku:



A onda shvatis da nam tom uredjaju verovatno nema ni jedan ispravan elektrolit i oko 2 miliona hladnih lemova - pa odustanes od coravog posla.

[stankeee]

Izvinjavam se zbog naslova a sto se tice elektrolita i hladnih lemova krenuo sam da radim na tome . Menjao sam elektrolite i blokove za koje smatram da mogu imati veze sa problemom ukljucivanja (on/off) proveravao tranzistore i diode .Tranzistori svi ispravni , diode takodje ,otpornici manjih vrednosti takodje u redu . Ima dosta zener dioda za koje ne znam kojih su vrednosti pa ne mogu da kontrolisem ispravnost. Moracu da nastavim sa resavanjem problema jer nema mi druge ,komsija ga planira za vikendicu. Slikacu uredjaj onako rasklopljen mozda je nekom poznat .

[stankeee]

Problem je resen , a radi se o otporniku u mrezi od 22k koji je bio u prekidu - iskren da budem proveravao sam male vrednosti pa me ovaj namucio. Posle zamene istog uredjaj je proradio ali je izlazni LA4280 bio za zamenu (bio je u kratkom spoju) .Znaci uredjaj je popravljen - radi. Sad ce komsija cesce na vikendicu.

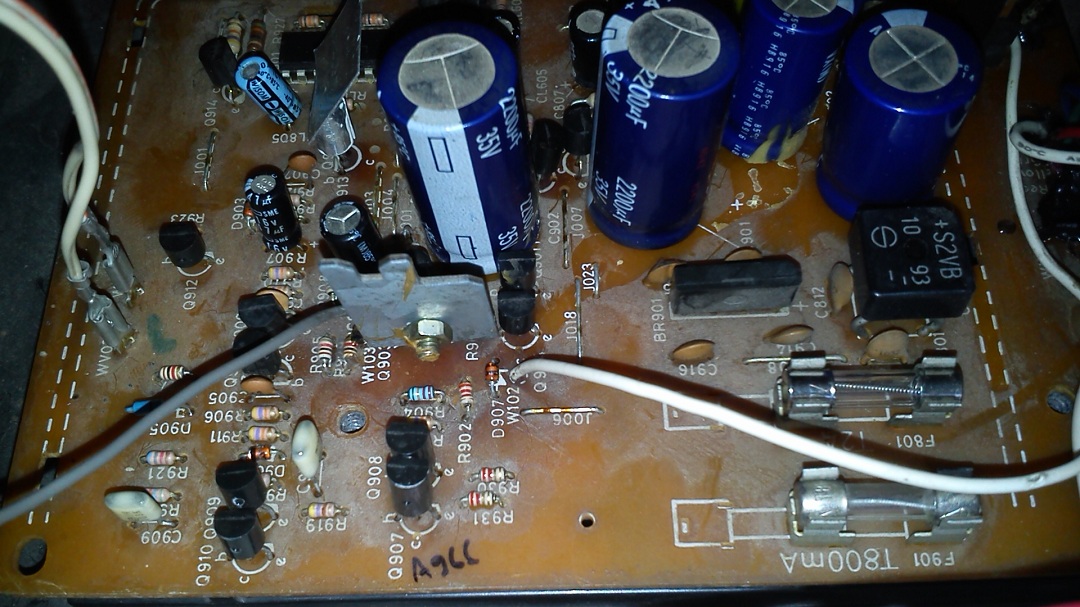

Evo i slike :

[Majstor Duja]

I onda se stankeee upise reseno u naslov prvog posta....sad cu to ja uraditi.
Neka si ga ti resio, cestitke na volji i upornosti da spasis jos jednog dinosaurusa
