Potrebna shema..ili kompletan "service manual" -Reseno.
za stereo cassete deck:
SANYO plus series D 65
shasija: E194HB
Pozdrav :)
Problem je sledeci:

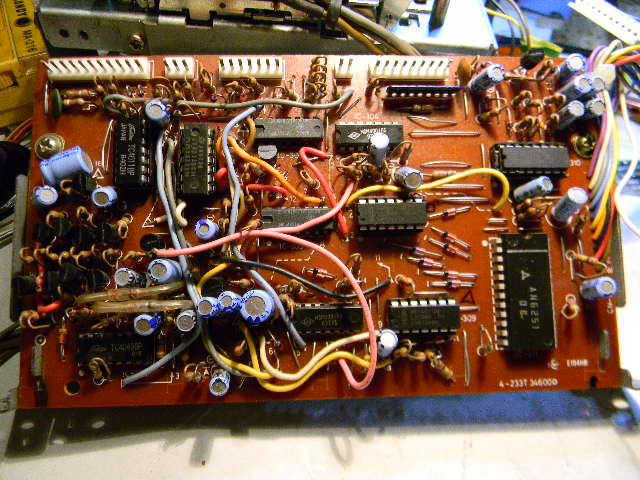

Mehanizam kasetnog deka ublokiran..zbog neke neispravnosti u elektronici(dve stampane plochice kontrolishu rad tri seleonida-elektromagneta).Pomenuti selenoidi..polugama povlache..glave,rolere..Jedan od tih selenoida pri ukljucivanju non-stop aktivan..tj magnet privuche polugu..i ne otpusta je..a tasteri komande palay-ff,-rew,stop..etc prividno funkcionishu(tj ne mogu adekvatno obaviti funkciju jer je ovaj e.magnet privuchen-non stop aktivan.Preispitana elektronika oko tih pobundnih tranzistora,elkosa..nekih ic-a..glavni kontroler mehanike je IC AN6251..do njega je izuzetno teshko doci.
p.s.Remeni su komplet zamenjeni novima a ostala "elektrika" radi-ispravna(mislim na pretpojachaalo,vumetre..potenciometri i i sl.
Svaka sugestija-savet kako da reshim postojeci problem oko neispravnosti ovog vintaz deka..dobro doshla.

[buzdumra]

rastavi ti tu mehaniku skroz i pregledaj sve dobro

[gorgar]

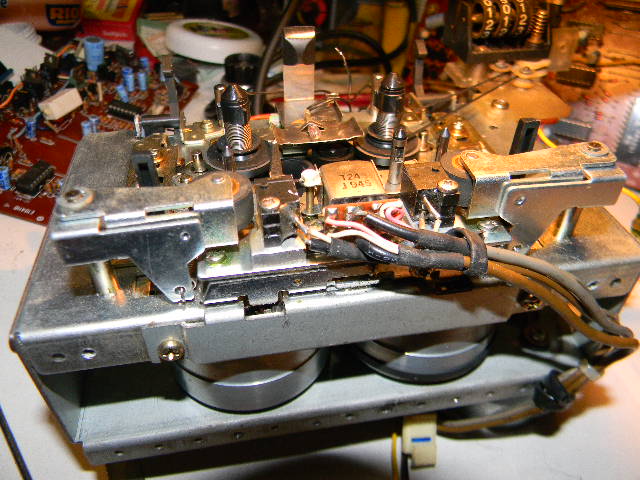

Oket..nema mi druge..no iz-nova provera..mehnike..Buni me neki senzor nepoznat malchice...Na toj prilozenoj slici..nalazi se u samoj osovinici koja je iznad glave za brisanje do desnog pinch rolera (vidi se philips glava vijka kojim je prichvrscen s preda) ..dal nije on nesto "pobrljavio"-namagnetisan ili slichno.Chemu li sluzi?za neku memoriju?ili detektovanje imali trake?Ko to zna Japanac pravio.Pomenu mi drugar da po nekad ti senzori oce da brljave.Drugi magnetni senzor koji se nalazi na brojcahniku ortaja..on funkcionishe..chim ga zaustavim..nakon par sekundi iskljucuje motor..ili ga okrece u drugi smer..ako je nameshten na mod auto revers.Uglavnom hvala na predlogu..Proverit cu ceo sklop mehanizma..pa javim....Hvala na :)

[gorgar]

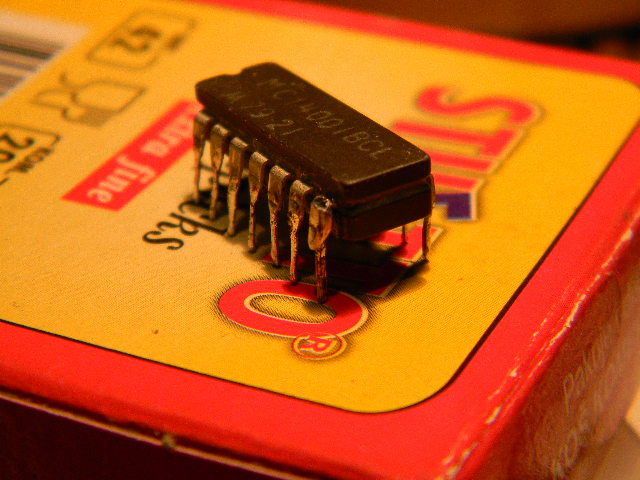

problem konacno razreshen..Problem je bio u neispravnom kolu 4001 U zavisnosti od proizvodjacha ispred navedenih brojki postoje razlicite slovne oznake npr MSM 4001IRS,MCI 4001 BCL i slicno.:)

[gorgar]

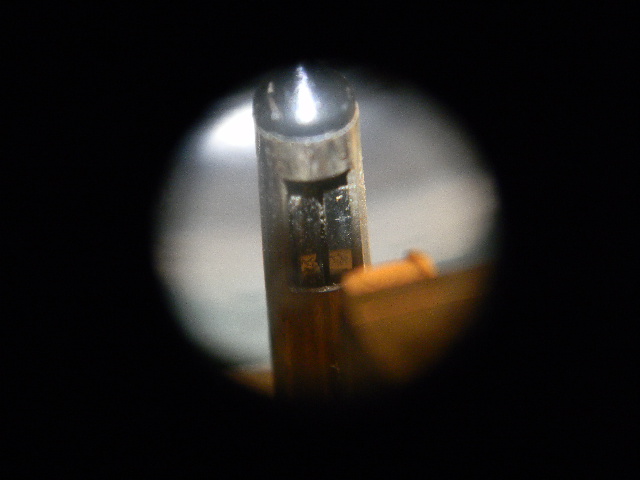

Po predlogu iskusnijeg kolege proverio sam i sklop-mehaniku ovog deka..Definitivno sam utvrdio postojanje infrared senzaora za..sto brzi revers..ili stopiranje kada traka kasete dodje do kraja..da okrene ili iskljuci reprodukciju..Detektuje ferit na kaseti..i chim naidje onaj providni deo..ta optika odreaguje..shalje signal logistici..

[buzdumra]

napisi samo reseno ...

[gorgar]

Nego da se vratim na sporni integralac 4001..Shemu nisam mogao nigde naci.Postoji jedan sajt koji nudi free sheme..ali iz ko zna kog razloga shemu otud nisam mogao nikako da preuzmem..greshka i serveru?pokusajte kasnije ponovo i sl..
