Caldironi+meazzi M3 emthree studio50 IZGOREO OTPOR *RESENO*

[stojkePN]

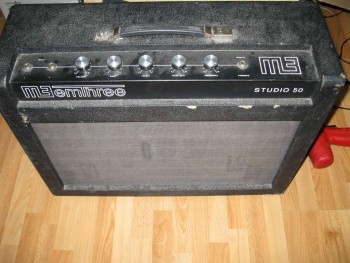

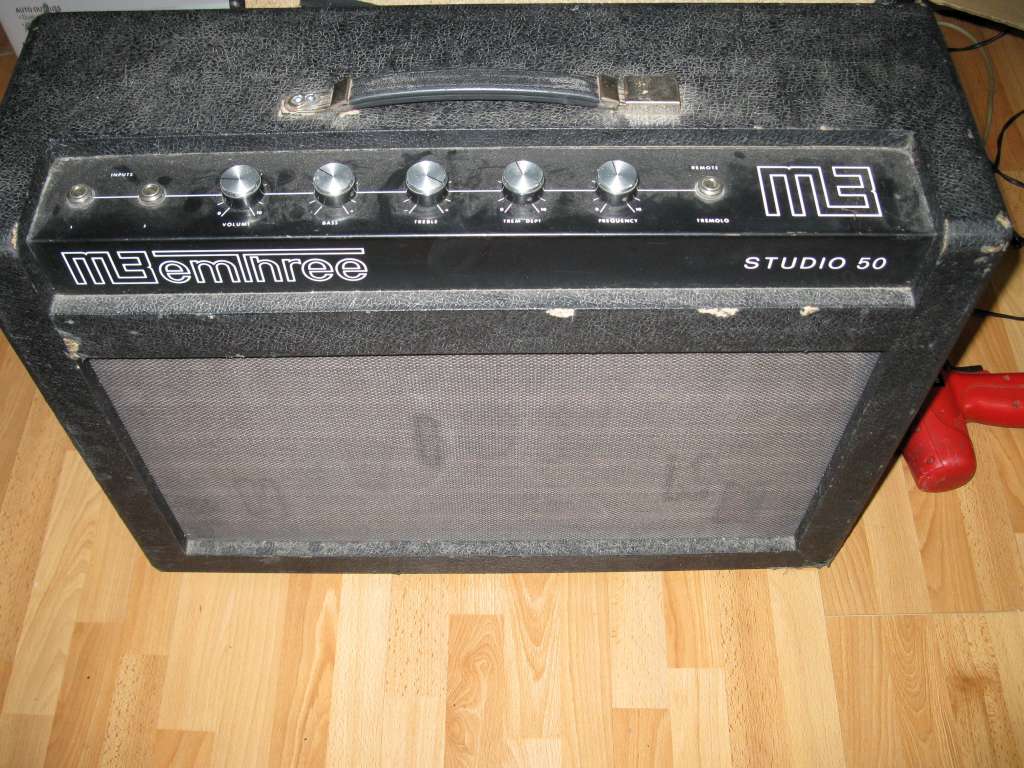

U pitanju je kutija sa zvucnicima i pojacalom marke Caldironi+meazzi M3 emthree studio50

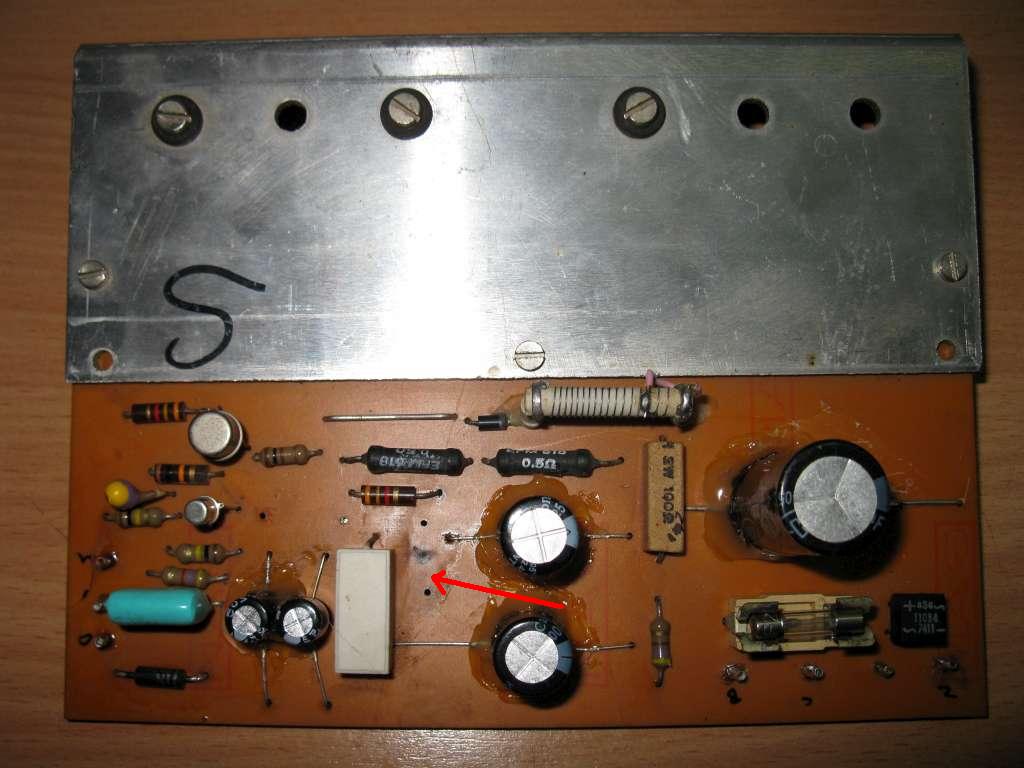

Problem je bio da nema zvuka. kad sam otvorio vidim da je neko namotao zicu na mesto osiguraca Zamenim sve elektrolite, Premerim sve otpore i diode, zamenim tranzistor u izlazi koji je izgoreo ali ima jedan otpor koji je izgoreo i nevidim mu oznaku osim da pocinje sa BRAON, CRNA potrebna sema ili ako neko moze da predpostavi sta bi tu trebalo da ide. Izlazni stepen je izveden sa TIP34C, TIP33C, TIP34C.

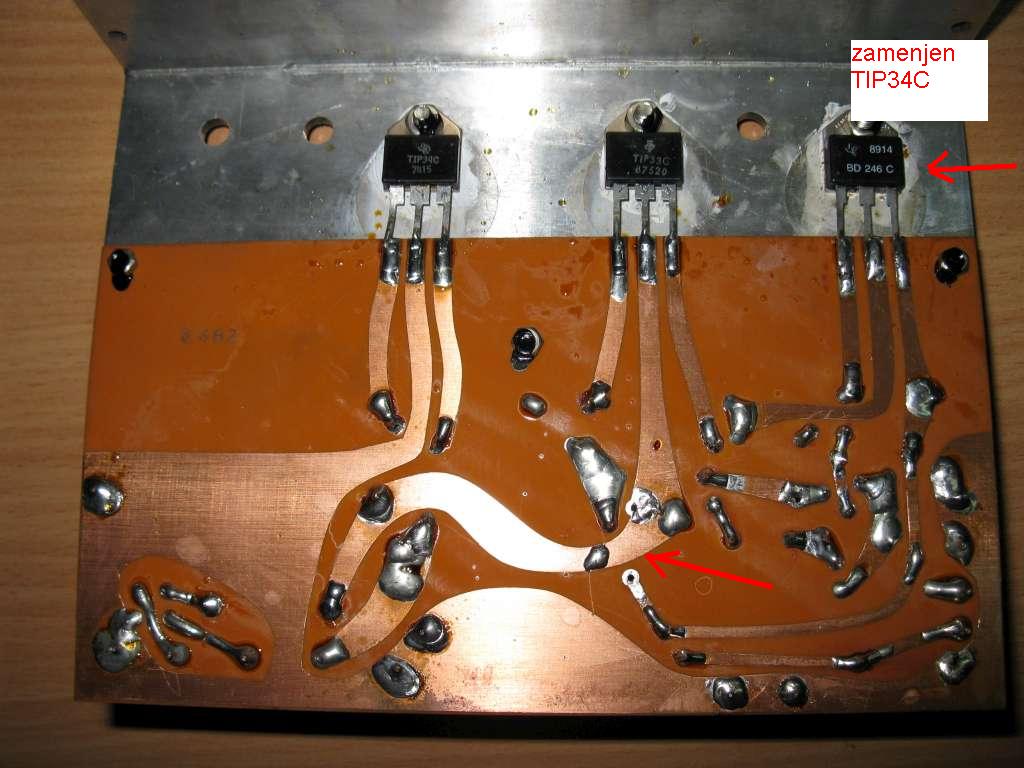

Otpor ide sa kolektora TIP33C na emiter TIP34C. Na istrumentu pokazuje vrednost 120K mada je ugljenisan pa predpostavljam da je promenio vrednost.

http://www.suonoelettronico.com/amplifi ... tudio%2050

[stojkePN]

Probao sam sa otporima od 100K, 10K, 1K, 100ohm, 10ohm. Najbolje rezultate sam dobio sa 100ohm. Tranzistor se greje posle rada od 30min u granici normale. Sklopio sam i ostavio da radi

[SaleSk]

Dobro si to uradio :))

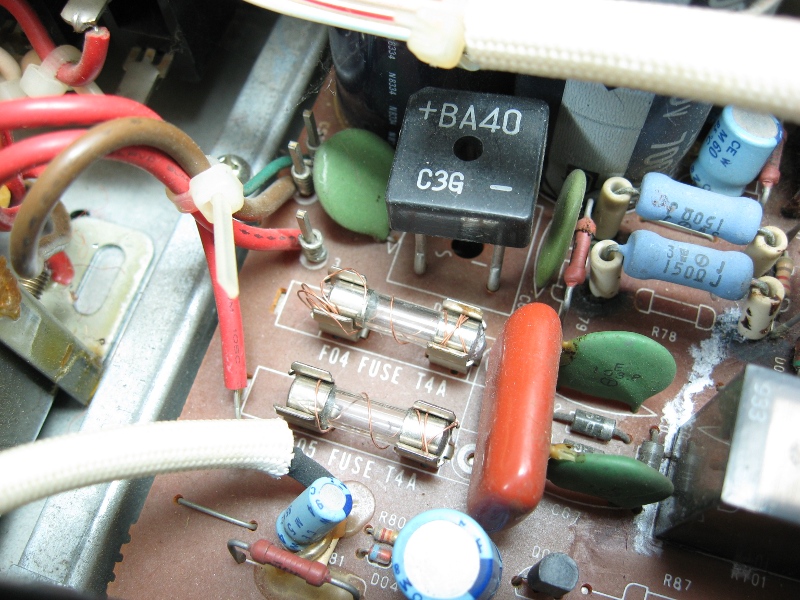

Jel su osiguraci ovako bili napravljeni?

[stojkePN]

Otprilike Cekam da mi neko donese sa ekserom umesto osiguraca

[SaleSk]

Ja sam taj slucaj vec imao :))
Moram da nadjem sliku :))
