C-Checker

[Marko Enter]

Pogledajte ovaj uredjaj za proveru kondezatora, sta kazete el je dobro ovo i el vredi da se napravi ?
http://www.pauls-roehren.de/
Neznam sto nece da postavi direktno na taj uredjaj , ali evo objasnicu vam kako da ga pronadjete , kada se otvori sajt skroz levo skrolujte za na dole i videcete gde pise Meine Basteleien tu kliknite i u tome clanku se nalazi samo c-checker

pozdrav Marko

[chellawy]

mnogo komplikovano

lakse ti je da kupis ako mozes naci negde na E-bay voltcraft 4097 multimetar(meri od 200p do 20mF) (pa cak i neispravan, jer su delovi u njemu veoma prihvatljive cene)
ja ga imam i meri sve kondenzatore sa sigurnih 95% sigurnoscu, pa kad jos tome dodam i kontrolisanje sa ESR- metrom to je i celih 99%

taj ko je pravio taj instrument je zaista imao slobodnog vremena i naravno ideju.... ali ne vidim tu nikakvu isplativost , a pogotovo sto je instrument poprilicno gabaritan, i nije za teren .....

[dzafer]

imas bar danas u svim radnjama toga koliko hoces ja imam ovaj skoro 8 godina dosta me dobro sluzi
samo da je dobra baterija
i sto rece cellawy iz pomoc esr metra nema problema

[Marko Enter]

Ali ovaj moze da meri do 5000 uF , dok taj voltkraft samo 20 uF DZALE koliko ovaj tvoj moze da meri ?
http://images.google.de/imgres?imgurl=h ... e%26sa%3DN ,, evo ga direktan link za ovo

pozdrav Marko

[dzafer]

mjeri od od 200p do 20mF sto je dovoljno u nasoj bransi dobro se sjecam tada sam ga platio 80km

[Stolle]

Dobar si,moj je koštao 240DM .:deda:Isti je samo se zove drugačije,HGL2500. A u vrednost merenja većih kapaciteta možeš da se pouzdaš koliko i u kodne greške.

[chellawy]

marko nisi dobro video za voltcraft ne 20uF vec 20mF (mili)
ja sam ga tada (97me) na nekom bozicnom popustu platio 100 marona

sto se tice vecih elkosa meni sasvim pouzdano meri i 6800uF

a vise od toga nije ni potrebno .....

[Marko Enter]

A da , izvinjavam se nisam video da je 20 miliF , ja mislio 20uF :) ka na obicnim unimerima,
ok tako onda videcu da kupim i ja neki slican c meter , a kad bude m imao vremena mozda i probam da napravio ovaj

pozdrav Marko

[krllebg]

... ja i mam neki ..hmmm nesecam se koja je firma,kupio 88 u minhenu 2 kom.bogami,bio oko 150 dm onda dobro se secam.
meri od 20pF-20000uF ,dobro ste procitali ! Nisam sreo toliko precizni kapacit metar u zivotu ! Sta ovaj izmeri,to ti je.Greska jednostavno nepostoji.
A videcu da okacim i slikicu,malo sam se konsolidovao sa vremenom.Strpite se.

[Marko Enter]

OK je , krlebg ti kad imas vremena okaci tu sliku da vidimo taj instrument , el to neki nemacki ??

pozz Marko

[fatk]

Evo, i ja hoču da napravim jedan takav tester za elektrolite! Ima ih puno ali neznam, da li je to 100% tačan home made tester!

[kisko]

Donji sam pravio i dobar je,imas o njemu i na elektronika.ba ,evo slike mog "ceresla" sto sam pravio mada vise koristim drugi koji ujedno meri i kapacitet i ESR....blu nisam pravio pa neznam

[Magnus Pyke]

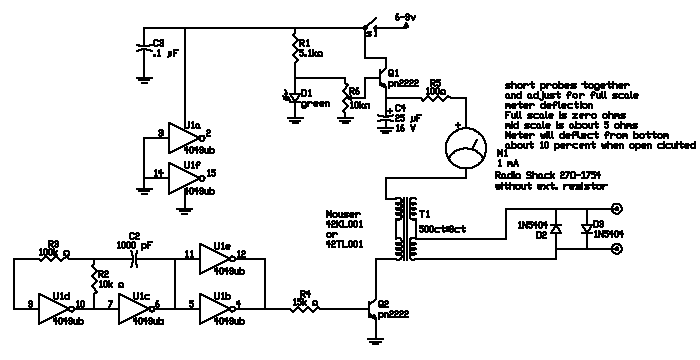

Davno sam pravio jedan ESR metar sa trafoom (trafo od stroboskop), logickim kolom i analognim instrumentom i dan danas mi radi savrseno. U medjuvremenu sam radio neke sa operacionim pojacavacima i nisam bio zadovoljan. Na kraju sam kupio instrument koji meri i kapacitet od 0,1pF do 20F i esr. I dalje je najinteresantniji onaj najjednostavniji prvi jer je brz i mali po gabaritima.

[zozontv1]

Okači šemu onog prvog, da vdimo šta je to....

[Magnus Pyke]

Na trimeru se podesava nula kada su kratko spojene pipalice a transformator sam uzeo od podizaca napona stroboskop lampe iz Conrada. mali je problem bio naci pravi instrument ali se potrefilo iz prvog pokusaja da odgovara

[zozontv1]

Interesantno i jednostavno. Još ako radi kako treba....
U svakom slučaju, hvala za šemu!

[alexa_pg]

Je li ti Zoki ziv "Makedonac". Mislim da bolji ne treba od njega. Radi genijalno.

[zozontv1]

Živ je, živ. kako da ne, ali bih probao ovu varijantu, čisto iz radoznalosti, mada....kol'ko para- tol'ko muzike. Makedonac je reprodukovan u davadesetak primeraka i svi ga hvale.
Možda bi ga trebalo digitalizovati (ono što je Fanzo predložio)?

[spagagz]

Imam i ja isti instrument kao Dzale i jos jedan koji sam spalio pre 2 god.ali nisam zadovoljan X puta su me slagali,pogotovo na 47mf iz mreze.Zadnjih godina koristim kompo tester na osciloskopu i on je do sad najpouzdaniji.
