DC Current CLAMP metar - Javni forumi

Post napisao Stolle » 13 Mar 2019, 10:20

fanzo je napisao:
07 Mar 2019, 18:59
Evo klamp meter za brzo merenje DC struje.. :lala:
Nisam ni znao da ima i tako nešto..
UNI-T
UT210E i UT210D samo ova 2 mere i jednosmernu struju.
Samo ne znam kako će izmeriti ako BL drajver radi na 100Hz ili više... i kada je BL na manje od 100% intenziteta (pwm radi).

Kod: Označi sve

https://www.aliexpress.com/item/Mini-Digital-Clamp-Meters-AC-DC-Current-Voltage-Auto-Range-VFC-Capacitance-Non-Contact-Multimeter-Diode/32804561957.html?spm=a2g0s.13010208.99999999.307.2e0e3c000iymZc
Na linku ispod, nisam siguran da je najbolja cena, nisam rovario..

slika
"29 poslednjih dana u mesecu je najteže"

Avatar
Stolle
Site Admin
Site Admin
Postovi: 24594
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: DC CLAMP metar

Post napisao Stolle » 13 Mar 2019, 10:20

"29 poslednjih dana u mesecu je najteže"

Avatar
Stolle
Site Admin
Site Admin
Postovi: 24594
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: DC CLAMP metar

Post napisao Stolle » 13 Mar 2019, 10:21

majstorr je napisao:
07 Mar 2019, 19:22
Merim sa UT210E. Kolko vidim meri dosta tacno. Nisam bas previse testova vrsio uporedo mereci konvencionalnim nacionom i amper klestima, al za nase potrebe smatram da su sasvim dobra ova klesta.
Sto se tice smanjenja struje, ove trake su kopije, nisu original. Iz dosadasnjeg iskustva i testiranja dosao sam do zakljucka da su napravljene da rade na manjiim strujama od originala.Zato i drasticno smanjenje struje.Da se osiguram.
*******Tako sam izmerio 238mA
"29 poslednjih dana u mesecu je najteže"

Avatar
Stolle
Site Admin
Site Admin
Postovi: 24594
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: DC CLAMP metar

Post napisao Stolle » 13 Mar 2019, 10:21

"29 poslednjih dana u mesecu je najteže"

Avatar
Stolle
Site Admin
Site Admin
Postovi: 24594
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: DC CLAMP metar

Post napisao Stolle » 13 Mar 2019, 10:22

KASA1 je napisao:
07 Mar 2019, 21:04
fanzo je napisao:
07 Mar 2019, 18:59
Evo klamp meter za brzo merenje DC struje.. :lala:
Nisam ni znao da ima i tako nešto..
Iskreno, nisam ni ja,... gledajući donji klip čini mi se da je ta stvarčica dosta precizna.

"29 poslednjih dana u mesecu je najteže"

Avatar
Stolle
Site Admin
Site Admin
Postovi: 24594
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: DC CLAMP metar

Post napisao Stolle » 13 Mar 2019, 10:22

fanzo je napisao:
08 Mar 2019, 02:39
Pa naravno da nisam znao jer znam da meni u mom poslu takva klješta nisu potrebna. Prvi put sam ih video pre više od 25 godina kod nekog kolege električara.. i znam da meni to ne treba.. i sasvim slučajno vidim sada.. zanimljiva alatka za merenje jednosmerne struje.
Samo opet kažem da je BL PWM regulisan i ne znam koliko možda može da laže, treba isprobati. + Neki BL drajveri rade na 200Hz..neki na 600.. a neki na potpuno jednosmerni napon (kinezi uvek tako)... brendirani rade frekventno da bi štedeli na energiji, a samim tim i stavljali manje trafoe i manja ukupna napajanja AC/DC.
Primer: LED trepere 200x u sekundi, ali oko to ne primeti.. ampermetar na klješta to možda loše očita... ne znam..
"29 poslednjih dana u mesecu je najteže"

Avatar
Stolle
Site Admin
Site Admin
Postovi: 24594
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: DC CLAMP metar

Post napisao Stolle » 13 Mar 2019, 10:23

KASA1 je napisao:
08 Mar 2019, 08:28
Pa imamo moguću info iz prve ruke:
majstorr je napisao:
07 Mar 2019, 19:22
Merim sa UT210E. Kolko vidim meri dosta tacno. Nisam bas previse testova vrsio uporedo mereci konvencionalnim nacionom i amper klestima, al za nase potrebe smatram da su sasvim dobra ova klesta...
Ak ta stvarčica dobro mjeri struju i kod različitih frekventnih drivera, dobro ju je imati,... samo treba zamoliti kolegu @majstorr-a da odradi testiranje. :pivopije:
"29 poslednjih dana u mesecu je najteže"

Avatar
Stolle
Site Admin
Site Admin
Postovi: 24594
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: DC CLAMP metar

Post napisao Stolle » 13 Mar 2019, 10:23

Prilog
1 (1).jpg
"29 poslednjih dana u mesecu je najteže"

Avatar
Stolle
Site Admin
Site Admin
Postovi: 24594
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: DC CLAMP metar

Post napisao Stolle » 13 Mar 2019, 10:26

majstorr je napisao:
08 Mar 2019, 12:43

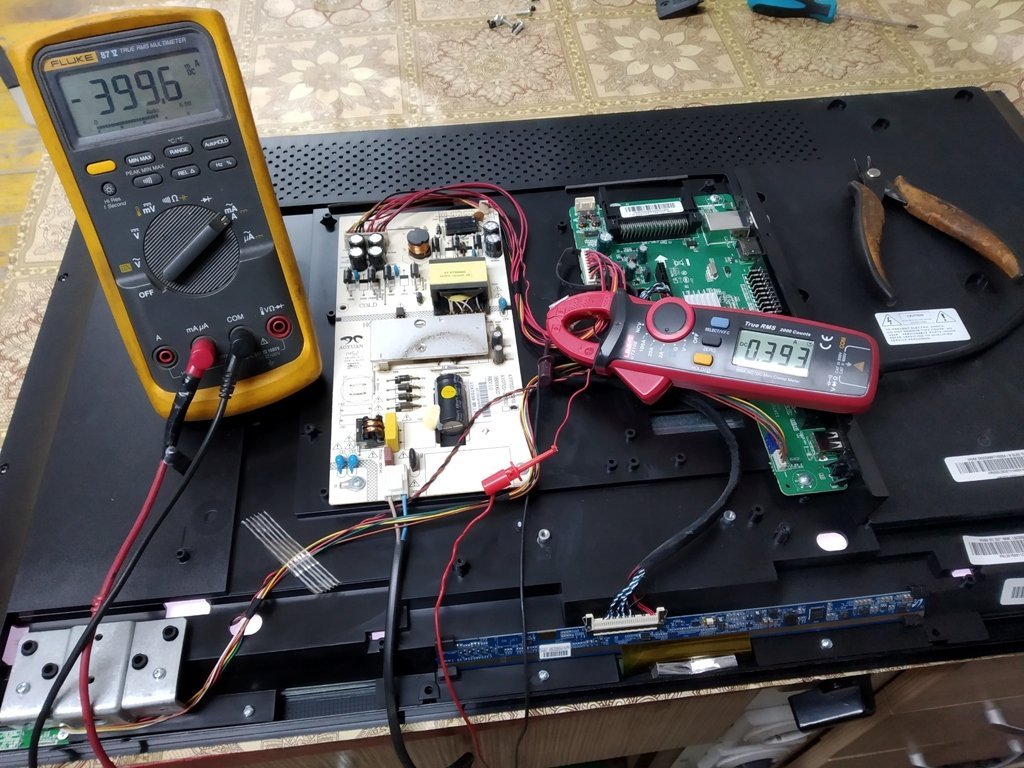

Dobićete test u posebnoj temi ako treba.Vezaću redno UT61E i Fluke 87V.Mnogo vremena štedi.Ovako treba vezivati redno, odnosno preseći provodnik lemiti, kačiti štipaljkama ...
majstorr je napisao:
08 Mar 2019, 20:12

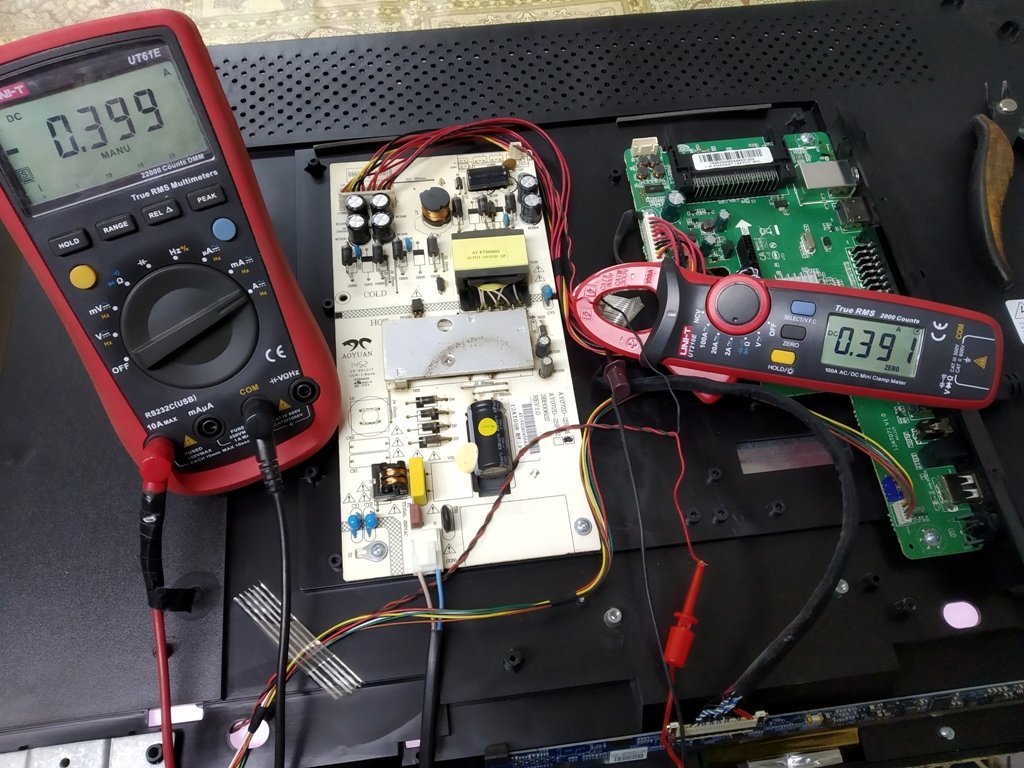

Evo za početak ovde, pa ako admini misle da treba nek prebace u novu temu.Merenja su vršena na podešavanjima u meniju pozadinsko svetlo 100 posto.Kasnije sam sa zakačenim amper kleštima menjao podešavanje u meniju i video da se linearno sa smanjenjem i povećanjem pozadinskog u meniju menja i očitana vrednost na kleštima u rezoluciji po 1 mA.To sam i snimao ali je fajl oko 182 MB.Takodje ova mala razlika koja se vidi izmedju ampermetra vezanog redno i klešta ne postoji ako držim klešta pod 90 stepeni u odnosu na provodnik.

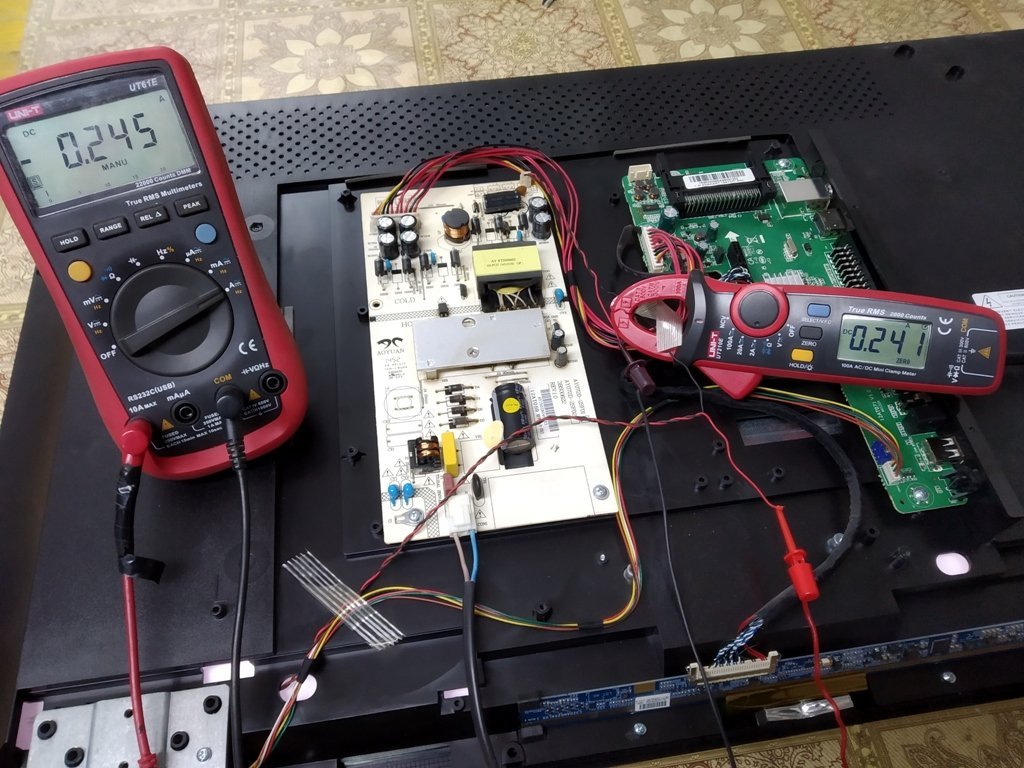

Zadnja slika je sa smanjenom strujom.
Prilog
"29 poslednjih dana u mesecu je najteže"

Avatar
Stolle
Site Admin
Site Admin
Postovi: 24594
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: DC CLAMP metar

Post napisao Stolle » 13 Mar 2019, 10:26

KASA1 je napisao:
08 Mar 2019, 21:45

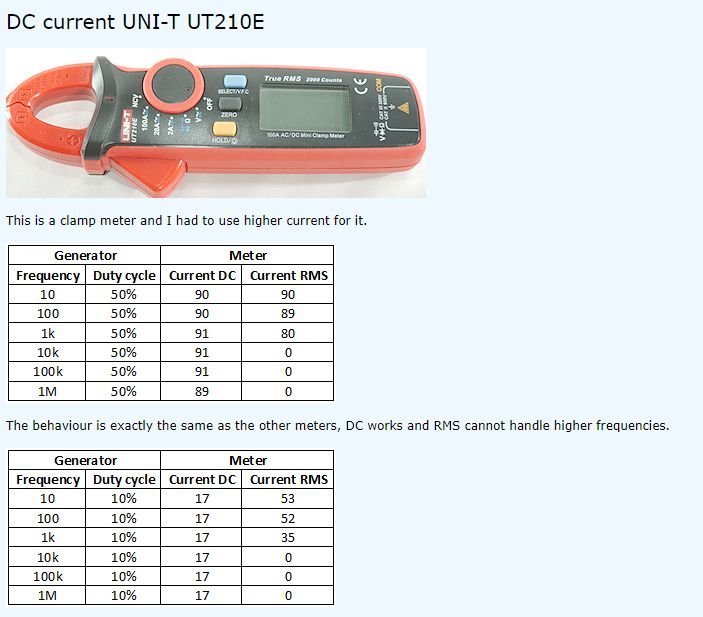

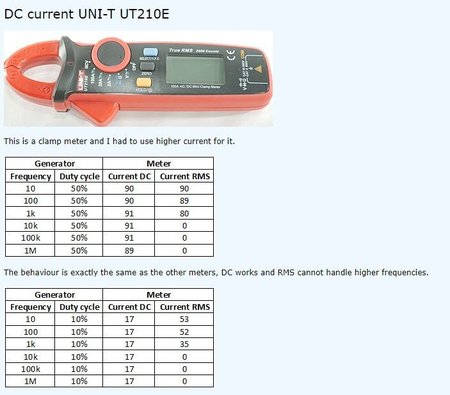

Sasvim zadovoljavajuće, a i po onome što je @Stolle postavio, izgleda da do 1000 Hz svira bez problema.
"29 poslednjih dana u mesecu je najteže"

Avatar
Stolle
Site Admin
Site Admin
Postovi: 24594
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: DC CLAMP metar

Post napisao Stolle » 13 Mar 2019, 10:26

KASA1 je napisao:
13 Mar 2019, 10:03

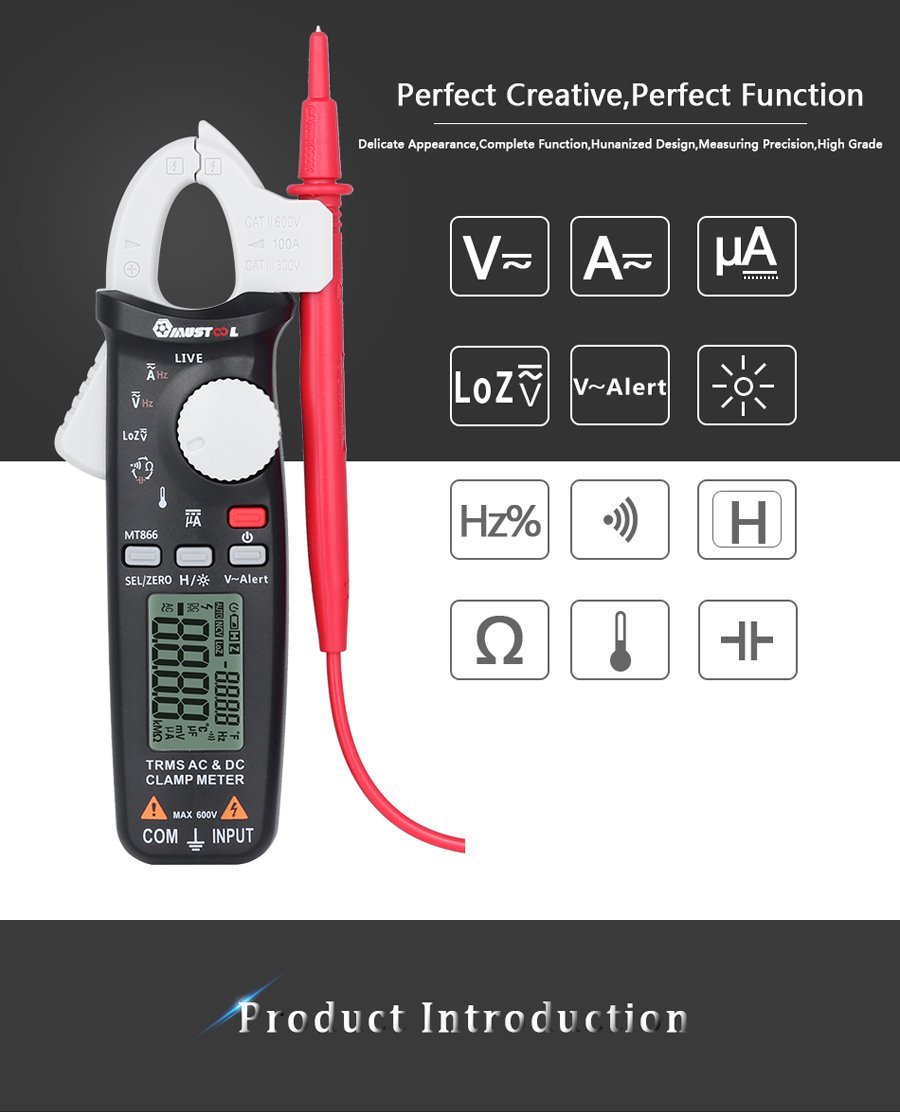

Mustool MT866, još jedan clamp meter s mogućnošću mjerenja istosmjerne struje,... na Banggood-u na akciji (29,99 USD) do kraja mjeseca:

Kod: Označi sve

https://www.banggood.com/Mustool-MT866-Digital-True-RMS-Clamp-Meter-Multimeter-AC-DC-Voltage-Current-Tester-p-1242458.html?rmmds=detail-left-hotproducts__6&cur_warehouse=CN
Prilog
"29 poslednjih dana u mesecu je najteže"

Avatar
Stolle
Site Admin
Site Admin
Postovi: 24594
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: DC CLAMP metar

Post napisao Stolle » 13 Mar 2019, 10:33

UNI-T ima najmanji opseg 2000mA, a ovaj 6000. Pa možda je UNI-T bolji u ovom slučaju za merenje struje za LED osvetljenje.
"29 poslednjih dana u mesecu je najteže"

Avatar
KASA1
gxu
gxu
Postovi: 975
Pridružen: 14 Feb 2011, 10:28
Location: Zagreb
Specialty: tv-multimedia

Re: DC CLAMP metar

Post napisao KASA1 » 13 Mar 2019, 10:52

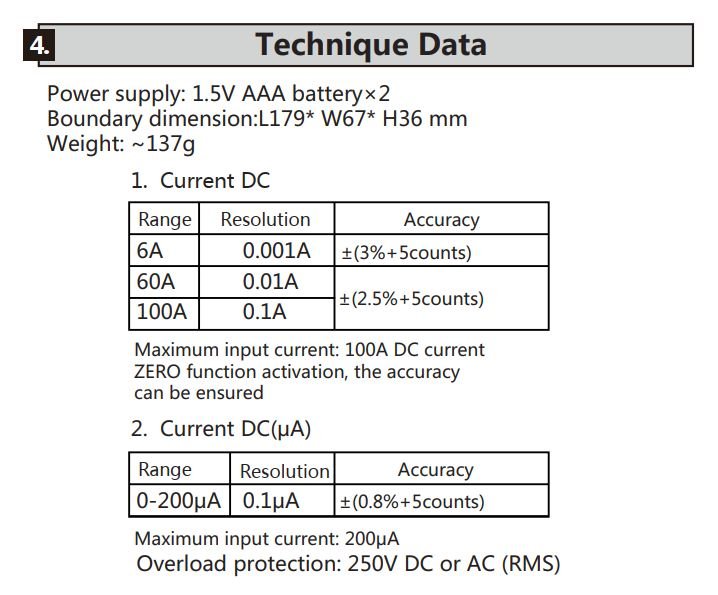

Teško je reči jer ga nismo isprobali (rezolucija je isto na 1mA),... ovaj ima i poseban opseg za mjerenje u µA:

current DC.JPG
Prilog
MT866 User manual.pdf
(18.61 MiB) Preuzeto 10 puta.

Avatar
fanzo
Site Admin
Site Admin
Postovi: 20533
Pridružen: 02 Avg 2006, 06:41
Location: Bački Petrovac, Srbija
Phone number: 0038121781575
Specialty: tv-multimedia
Lokacija: Bački Petrovac
Kontakt:

Re: DC CLAMP metar

Post napisao fanzo » 13 Mar 2019, 15:41

Bravo kolega majstorr.. e sada vidim da bih mogao da kupim ovaj klamp meter :lala:
Stole..e ako nađeš ispod 30€ kupujem odmah.. sad sam se već tzapalio za ovaj instrumenAt lolzi totalno.. :dmzs:
Koliko vidim meri odlično.. fenomenalno ..jednosmernu struju.. to zatreba milion puta..

Stole, nemoj da obrišeš u javnom delu predlog za kupovinu..
Svakodnevno usavršavanje je bolje od zakasnelog savršenstva

Avatar
Stolle
Site Admin
Site Admin
Postovi: 24594
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: DC CLAMP metar

Post napisao Stolle » 13 Mar 2019, 16:27

Nije to u javnom delu već u LED xxx diskusija.
A zagrejao sam se i ja. Iako.... :lala: znaš već. lolzi
ovaj od KASA1 je 29,99. Plus 1,30$.

Onaj na mom linku premašuje za pola €. :lala:
Prilog
"29 poslednjih dana u mesecu je najteže"

Avatar
Stolle
Site Admin
Site Admin
Postovi: 24594
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: DC Current CLAMP metar

Post napisao Stolle » 13 Mar 2019, 16:49

Upgrade, izmena dampa.

Kod: Označi sve

https://www.eevblog.com/forum/testgear/a-look-at-the-uni-t-ut210e/msg1423248/#msg1423248

Kod: Označi sve

https://www.eevblog.com/forum/testgear/a-look-at-the-uni-t-ut210e/
"29 poslednjih dana u mesecu je najteže"

Avatar
Stolle
Site Admin
Site Admin
Postovi: 24594
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: DC Current CLAMP metar

Post napisao Stolle » 13 Mar 2019, 17:03

"29 poslednjih dana u mesecu je najteže"

Avatar
KASA1
gxu
gxu
Postovi: 975
Pridružen: 14 Feb 2011, 10:28
Location: Zagreb
Specialty: tv-multimedia

Re: DC CLAMP metar

Post napisao KASA1 » 13 Mar 2019, 19:21

Stolle je napisao:
13 Mar 2019, 16:27
,...ovaj od KASA1 je 29,99. Plus 1,30$.
Onaj na mom linku premašuje za pola €. :lala:
Cijena na Bangood-u je u dolarima,...ovaj s Bangood-a je jeftiniji za 3.09 USD.

Avatar
KASA1
gxu
gxu
Postovi: 975
Pridružen: 14 Feb 2011, 10:28
Location: Zagreb
Specialty: tv-multimedia

Re: DC Current CLAMP metar

Post napisao KASA1 » 13 Mar 2019, 20:12

Gledam review MT866 na donjem klipu,... ima dosta odstupanja na mjerenju DC struje ispod 200mA (negdje oko 5:00):


Trebam li naglašavati da je odluka pala? :-) :fanzo:

Avatar
fanzo
Site Admin
Site Admin
Postovi: 20533
Pridružen: 02 Avg 2006, 06:41
Location: Bački Petrovac, Srbija
Phone number: 0038121781575
Specialty: tv-multimedia
Lokacija: Bački Petrovac
Kontakt:

Re: DC Current CLAMP metar

Post napisao fanzo » 13 Mar 2019, 20:41

Misliš "pala" na Uni-T ?... i meni se čini.. još samo da mu cena "padnE" :lala: za pola €€ pa moram da ispunim obećano lolzi

Da,Stole, prolupao sam . mislio sam da sam pisao na javnom delu o klamp-u, ali napisaću.. Nemam kad da ispregledam ovu prepravku..

Molim kolegu Majstorr-a da probaš još da uporediš instrument Clamp Uni-T na LG ili na Samsung backlight-u, jer oni ne rade sa čistim jednosmernim naponom na LED drajveru. Njihovi LED drajveri rade na 200Hz+++(i više) ako imaš frekvencmetar, probaj da izmeriš frekvenciju na +/- izvodu prema diodama. Ne sme da bude 0 (nula) nego mora biti preko 200Hz, a ispod 1kHz, ali obavezno u korisničkom meniju moraš smanjiti na manje od 100% nivo BL.
Ako i na njima Uni-T pokazuje dobro kao i na ovom kinezu, onda kupujem iako je cena 31€€ :mrgreen:
Svakodnevno usavršavanje je bolje od zakasnelog savršenstva
