Mikroskop za elektroniku

Post napisao branimir » 23 Jun 2017, 10:27

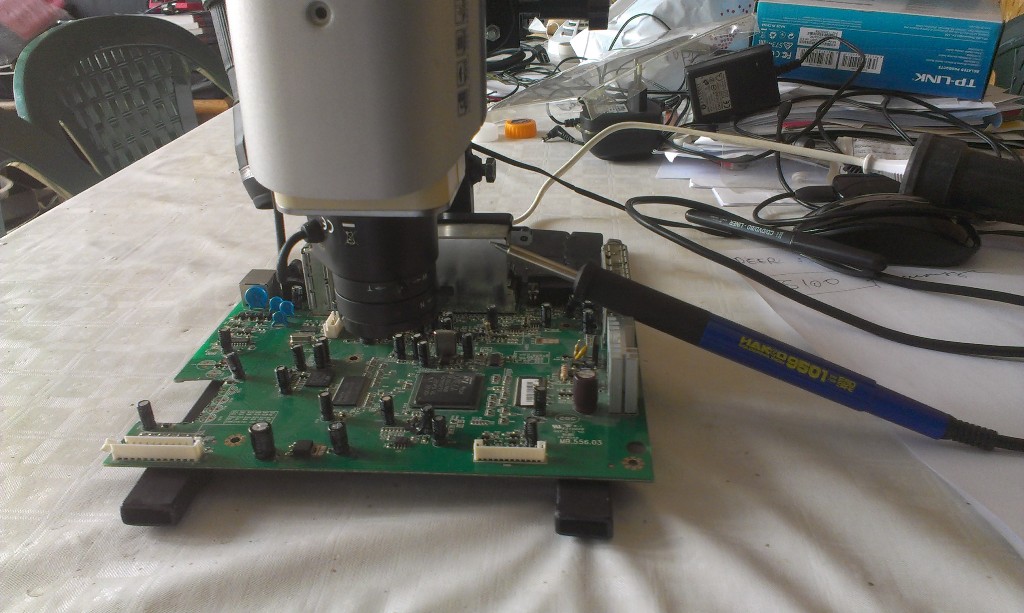

Ovo je sprava koja je potrebna kod rada sa sitnim komponentama i onom kome je čak i lupa postala problem (sve to ide sa godinama kao što je slučaj kod mene), a dobro dođe i mlađima da ne naprežu oči.Poenta svega je položaj monitora koji je mnogo bolji za posmatranje i rad na ploči (kao kad se radi sa lupom) od standardnih mikroskopa koji su do tri puta skuplji.Iskorišćena je starija kolor kamera za video nadzor, jedan osmoinčni TV monitor sa video ulazom, nosač kamere, malo lima i cevi i jedna led baterijska lampa.Ovo je već ranije odrađeno i samo je uvod za drugu spravu koja je u pripremi (menjam položaj sočiva na kameri ) pa će biti više slika u rasutom stanju za sklapanje.Sve ovo izađe ispod 100 evra (kamera 10-tak, monitor za video nadzor do 50)
Nemaš dozvole za preuzimanje priloga dodatih postu.
Zadnja izmena: branimir, dana 23 Jun 2017, 10:42, ukupno menjano 4 puta.
Znam da ne znam, a sve što znam naučio sam od nekog.

Avatar
branimir
_
_
Postovi: 38
Pridružen: 28 Mar 2017, 11:32
Location: srbija, Bačka Palanka
Specialty: computers

Re: Mikroskop za elektroniku

Post napisao branimir » 23 Jun 2017, 10:31

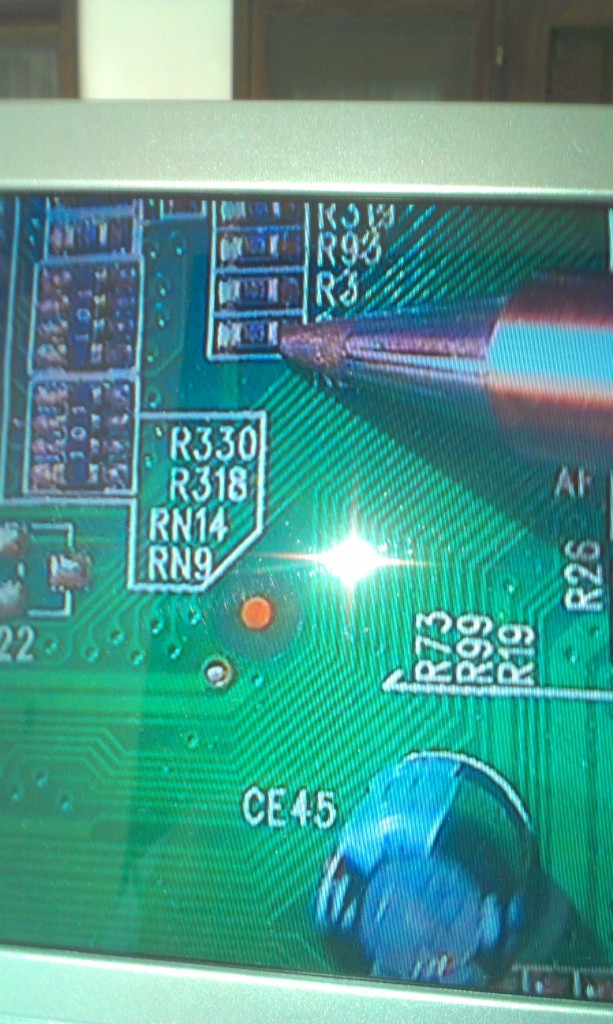

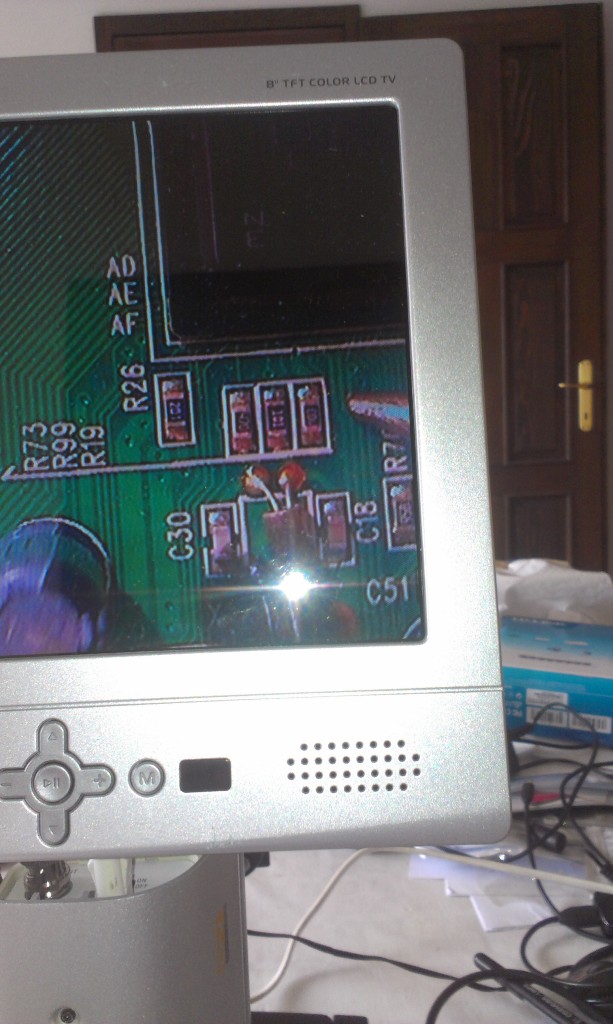

Na sledeđim slikam je ručka lemilice i njen vrh naspram SMD komponentama.Likano je mobilnim pa su slike takve kakve su, a i nisam baš umešan u tu tehniku.
Nemaš dozvole za preuzimanje priloga dodatih postu.
Znam da ne znam, a sve što znam naučio sam od nekog.

Avatar
Stolle
Site Admin
Site Admin
Postovi: 22868
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: Mikroskop za elektroniku

Post napisao Stolle » 23 Jun 2017, 13:59

Pisano je dosta o tome na forumu, više u gornjem delu. Možda može ovo da posluži ponegde, ipak, jedino pravo rešenje je optički mikroskop, za koji treba malo više para. 300-400€ pa naviše.
Kad nema ovih para, onda se snalazimo kako umemo.

Avatar
branimir
_
_
Postovi: 38
Pridružen: 28 Mar 2017, 11:32
Location: srbija, Bačka Palanka
Specialty: computers

Re: Mikroskop za elektroniku

Post napisao branimir » 23 Jun 2017, 14:27

I te kako služi, zato se radi još jedan sa istom Sonijevom kamerom koja ima dobru optiku i još jedan takav monitor koji ima dobru rezoluciju.Ja sam prezadovoljan jer odgovara potrebama, a u izradi su iskorištene zalihe uređaja koji se ne koriste jer su zamenjeni drugim.
