Ispravljac 0-30V 0-5A samogradnja

Napisan post: 23 Mar 2017, 20:07
napisao marko50

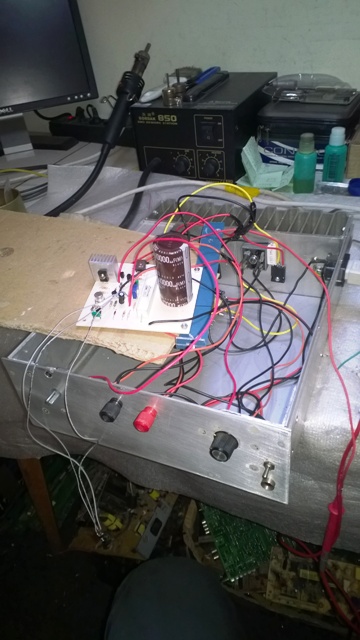

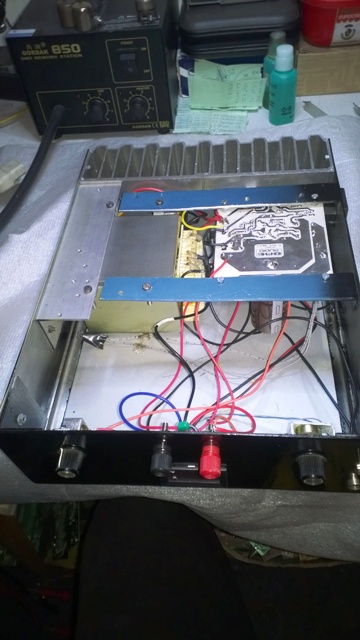

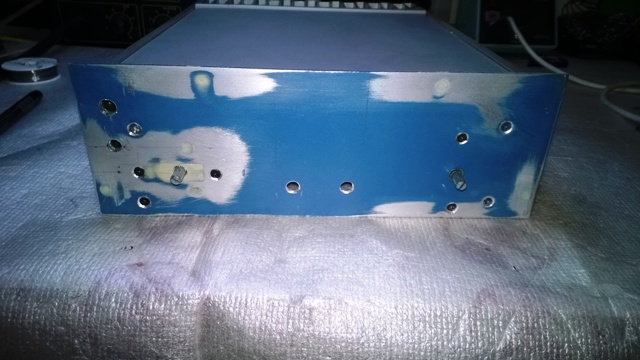

Pozdrav svim kolegama javljam se cisto da iskomentarisem i pokazem projekat, pravio sam ispravljac kao sto pise u naslovu od 0-30v i od 0-5A, mnogima vec verovatno poznata sema i projekat Dr.Borivoja Jagodica, sema, plocica, i raspored mogu javno da se pogledaju na njegovom sajtu, samo zelim da kazem da sam ja prezadovoljan kako ispravljac radi, odradio sam sve po semi osim elektrolita peglaca umesto 2x 4700uF stavio sam jedan od 10 000uF, tranzistori 3xTIP35C, i na to sve lepo skrojena kutija, naravno od limova dvd-a aluminijuma za hladjenje dioda iz tv-a i jos kojekakvih recikliranih komada, trafo iskoristen od rashodovanog pojacala vece snage, hladnjak takodje iz pojacala uz sitne dorade uklopio se kao saliven, srafovi urezivani u aluminijum tj. glave, gitovani, prajmer, sprej..., plocica ima trimer za ogranicavanje napona, takodje i za minimalnu i maksimalnu struju... sve u svemu ko ima zivaca vremena i volje preporucujem mu ovakvu spravicu, evo i par slika... :pivopije:

Re: Ispravljac 0-30V 0-5A samogradnja

Napisan post: 23 Mar 2017, 23:13
napisao alexa_pg
Odlično urađeno.

:tooo:

Možda si mogao naći manju kutiju, ali sve u svemu, super.

01ziveli

Re: Ispravljac 0-30V 0-5A samogradnja

Napisan post: 23 Mar 2017, 23:24
napisao fanzo
Fino..fino.
Na svaki potenciometar dodaš na red još jedan u vrednosti do 10% osnovnog potenciometra. Time dobiješ da fino regulišeš napon i struju. U današnje vreme je poželjno.

Nacrtaš u računaru izgled prednje table i odneseš da ti to odštampaju laserom ili ploterom na pvc foliji (koštaće oko 1€). Nalepiš na prednju masku i savršeno...

Re: Ispravljac 0-30V 0-5A samogradnja

Napisan post: 24 Mar 2017, 14:44
napisao marko50
Odlicne ideje, ovo za potenciometar cu odraditi sigurno, malo me iritira upravo to sto ne mogu bas bas fino da podesim ali s time resavam problem ;) a za foliju moze i ovako ostati ali dobra ideja za buduce projekte 01ziveli
