Osciloskop TEKTRONIX 465M

Postod profel » 24 Okt 2016, 00:44

Postovane kolege, posle desetak-petnaest godina rada crkao mi je gore pomenuti osciloskop, tacnije crkla mi je VN kaskada na semi oznacena sa U550 a fabricka oznaka je 152-0635-00. Malo sam guglao, nasao sam, ali...sve je to Kanada, SAD, Brazil,...zna li neko od vas nekoga ko se bavi tom problematikom i ko bi mi mogao pomoci oko nabavke i popravke. Pre petnaestak godina kada sam kupio ovaj osciloskop neki ljudi su me uputili na nekog lika na Novom Beogradu ko ih je servisirao i prodavao jer mi je trebalo fabricko uputstvo, lik mi je pomogao, poslao mi neke fotokopije a ja sam izgubio br. telefona mada neverujem dabi mi taj broj sada posle toliko vremena koristio. Nadam se da neko od Vas mi moze pomoci, veliki pozdrav!

Korisnikov avatar
buzdumra
gxu
gxu
Postovi: 6377
Pridružio se: 22 Okt 2006, 20:14
Location: srbija

Re: Osciloskop TEKTRONIX 465M

Postod buzdumra » 24 Okt 2016, 15:13

meni pivo tebi sema 01ziveli

Slika

zalijes

Slika

mozes u staklenu neku soljicu da zalijes lolzi
proradijo mi net zahvaljujuci fanzi

profel
_
_
Postovi: 8
Pridružio se: 29 Sep 2009, 09:08
Location: lajkovac
Kontakt osoba: ivanovic milovan
Specialty: tv-multimedia

Re: Osciloskop TEKTRONIX 465M

Postod profel » 24 Okt 2016, 18:35

eeee kada bi to bilo tako, na kaskadi postoji 10 ili 11 izvoda koji se leme na stampanu plocu, sa trafoa 2 se kace na kaskadu... ako nista ne uradim sa nabavkom nove kaskade nesto cu ovako i uraditi, hteo bih da ga sredim bez alternative. U celom krsu koji imam negde postoji par ovakvih vn dioda ali to cu naci tek kada budem trazio besto pedeseto, koju oznaku nose, gde ima da se kupe i koji je kapacitet i radni napon blokova i sa cime si zalio, kakva je to smola ili sta je vec?
U svakom slucaju hvala na ideji, pozzz

Korisnikov avatar
buzdumra
gxu
gxu
Postovi: 6377
Pridružio se: 22 Okt 2006, 20:14
Location: srbija

Re: Osciloskop TEKTRONIX 465M

Postod buzdumra » 24 Okt 2016, 21:13

vis da je to puding od vanile lolzi

gde bre 11 izvoda na kaskadi de ti to uslikaj 01emoticon-photo
proradijo mi net zahvaljujuci fanzi

Korisnikov avatar
Stolle
Site Admin
Site Admin
Postovi: 22089
Pridružio se: 12 Avg 2006, 23:35
Location: Srbija

Re: Osciloskop TEKTRONIX 465M

Postod Stolle » 24 Okt 2016, 21:54

Ranko ne da link bez piva. :lala:
Prikačeni fajlovi

profel
_
_
Postovi: 8
Pridružio se: 29 Sep 2009, 09:08
Location: lajkovac
Kontakt osoba: ivanovic milovan
Specialty: tv-multimedia

Re: Osciloskop TEKTRONIX 465M

Postod profel » 24 Okt 2016, 22:25

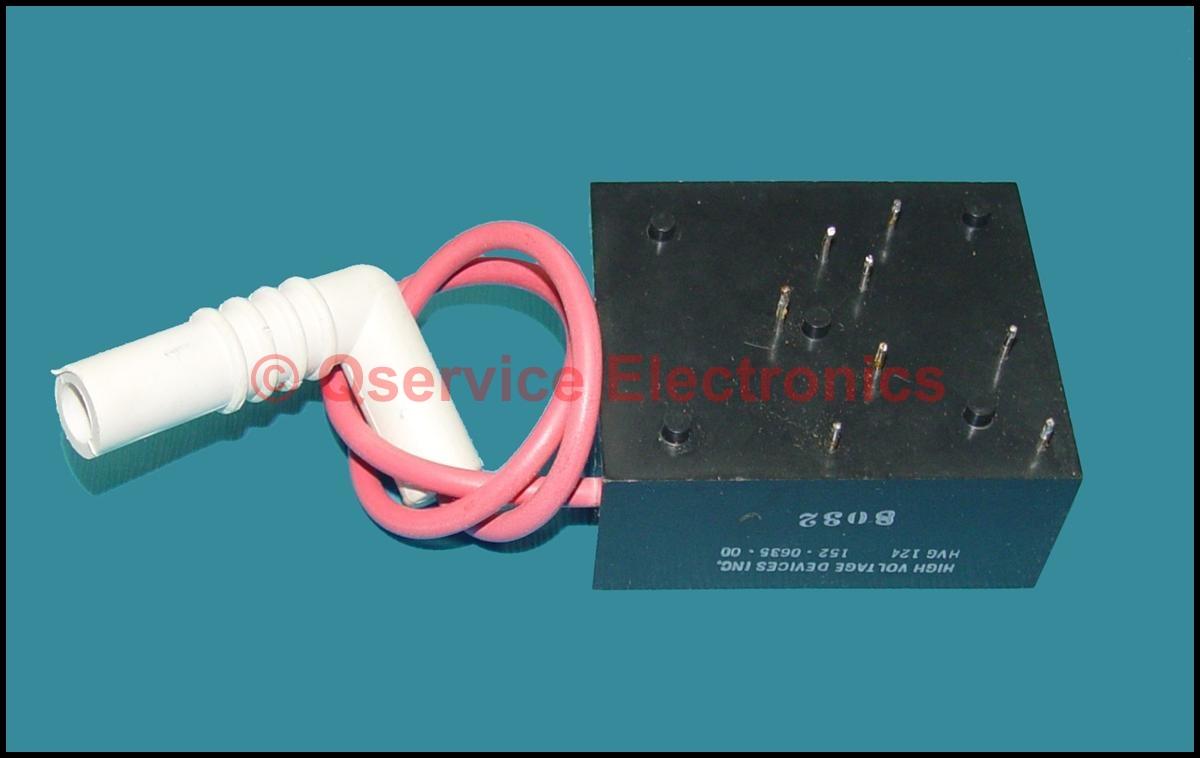

Bravo Stole, to je slika te kaskade, u medjuvremenu sam kontaktirao gospodina Gorana iz Nis koji servisira osciloskope ali na moju zalost nema je, dao mi je dobru ideju, kaskadica iz ruskog portabl televizora Junost, verujem da vecina starijih kolega zna taj tv, to mi je alternativa! Uspeo sam da dodjem i do gospodina ing.Protica iz Bgd-a koji ih je servisirao do pre neku godinu, ni on nema tu kaskadu! Voleo bih da ga dovedem u fabricko stanje a alternativu ostavljam za kraj ako je ne nadjem! Trazim dalje, pozzz!

Korisnikov avatar
buzdumra
gxu
gxu
Postovi: 6377
Pridružio se: 22 Okt 2006, 20:14
Location: srbija

Re: Osciloskop TEKTRONIX 465M

Postod buzdumra » 24 Okt 2016, 23:47

pa opet ne menja stvar , tu imas par otpornika
cekic i udri lolzi
moz biti i vako ,. al ona prva sema je bolja :fanzo:
Slika
proradijo mi net zahvaljujuci fanzi

profel
_
_
Postovi: 8
Pridružio se: 29 Sep 2009, 09:08
Location: lajkovac
Kontakt osoba: ivanovic milovan
Specialty: tv-multimedia

Re: Osciloskop TEKTRONIX 465M

Postod profel » 30 Okt 2016, 23:00

01ziveli evo i piva koje dugujem

profel
_
_
Postovi: 8
Pridružio se: 29 Sep 2009, 09:08
Location: lajkovac
Kontakt osoba: ivanovic milovan
Specialty: tv-multimedia

Re: Osciloskop TEKTRONIX 465M-RESENO!

Postod profel » 03 Nov 2016, 01:12

Osciloskop popravljen doduse alternativno resenje ...bitno je da sluzi svrsi!!!
Obzirom da nisam nasao originalnu VN kaskadu pribegao sam alternativnom resenju koje ste mi Vi predlozili, trazeci VN diode A22 i blokove 2,2nF/10KV, u nekom svom krsu nasao sam kaskadicu od ruskog crno-belog tv Junost koja u sebi ima 3 VN diode i 2 bloka, namontirao je ali napon koji sam dobio nije bio dovoljan, slabo svetlo i ocajan fokus. Palo mi na pamet da nadjem jos jednu pa da ih vezem na red ali nisam uspeo naci. Na Kupindu nadjem meni potrebne diode ali... lik prodaje 25 komada i nece na komad, niko nema u ponudi blok 2,2nF/10KV i tada mi padne na pamet, klasicna VN kaskada od kolor tv-a koja u sebi sadrzi 5 dioda i 5 blokova, povezem je i BINGOOO!!! Fokus i svetlo su ok, sve radi kako treba, osciloslkop radi celo vece, nista se ne pregreva, struja kojom se napaja VN stepen normalna 80-100mA. Mislim da ce ovo da radi bez problema u buduce i da ce ovaj post pomoci jos nekome da resi ovakav ili slican problem! Hvala na pomoci, pozdrav svima!

Korisnikov avatar
Stolle
Site Admin
Site Admin
Postovi: 22089
Pridružio se: 12 Avg 2006, 23:35
Location: Srbija

Re: Osciloskop TEKTRONIX 465M

Postod Stolle » 03 Nov 2016, 10:49

Na onoj slici što je Ranko postavio to i izgleda kao "obična" kaskada, jedino što treba dodati jedan kondenzator.
