CCFL TESTER

Post napisao marko50 » 16 Okt 2014, 20:23

Pozdrav ljudi imam malo pitanje, nikako da resim testiranje CCFL lampi non stop ukljucujem ispravne pa gledam sta je otislo... da li neko ima neku dobru ideju kako testirati ccfl lampe znaci od laptopa i od monitora od 15-22 inch-a neki pisu o inverteru od skenera, proguglo sam malo pa vidim da ljudi preradjuju invertere od laptopa ja sam probo i nije mi uspelo, ili da preradim celu naponsku plocu sa monitora da skinem zastitu jer mi treba da mogu da testiram samo jednu lampu a da se ne gasi inverter?

Avatar
stojkePN
____
____
Postovi: 2422
Pridružen: 11 Feb 2007, 04:55
Location: Srbija-Paraćin

Re: CCFL TESTER

Post napisao stojkePN » 16 Okt 2014, 20:48

Ja sam kupio jos odavno ovaj i zavrsava posao za testiranje manjih lampi kao sto su od monitora.

slika

The inverter INV-CCF122C for CCF Lamps can drive two lamps with a maximum length of 400mm. The input voltage is 12Vdc and by drive two lamps the input current is approximately 750mA. The output voltage is maximum 1800Vrms for ignition and between 800Vrms and 1200Vrms ( depends on lamp type ) drive voltage. Attention depending on the high voltage the inverter can produce it is very important to mount them so that nobody can touch the area where the lamp connectors are, because there is the high voltage.
Sto vise ucim sve vise vidim koliko neznam :plaz:

Avatar
marko50
gx
gx
Postovi: 102
Pridružen: 02 Okt 2014, 21:47
Location: Novi Sad Srbija
Contact person: Marko
Phone number: 0038121544487
Specialty: tv-multimedia
Lokacija: Novi Sad

Re: CCFL TESTER

Post napisao marko50 » 16 Okt 2014, 21:08

to je dobra stvar ukoliko moze da testira samo jednu lampu odjednom mislimm ne mora 2 u isto vreme, jel znas mozda gde mogu to da nabavim, po mogucnosti u SRB mozes poslati u pp. ako se krse pravila foruma...

Avatar
stojkePN
____
____
Postovi: 2422
Pridružen: 11 Feb 2007, 04:55
Location: Srbija-Paraćin

Re: CCFL TESTER

Post napisao stojkePN » 16 Okt 2014, 21:52

Mozes samo jednu lampu posebno, a mozes i dve od jednom kako ti volja. Imas PP :pivopije:
Sto vise ucim sve vise vidim koliko neznam :plaz:

Avatar
Proko
gx
gx
Postovi: 462
Pridružen: 14 Avg 2006, 23:33
Location: http://proko.rs
Phone number: 38122310545

Re: CCFL TESTER

Post napisao Proko » 16 Okt 2014, 22:13

Imaš ovde ako hoćeš da praviš, a možeš i da kupiš.
Da se sa vernicima može argumentovano razgovarati, vernika ne bi ni bilo...

Avatar
marko50
gx
gx
Postovi: 102
Pridružen: 02 Okt 2014, 21:47
Location: Novi Sad Srbija
Contact person: Marko
Phone number: 0038121544487
Specialty: tv-multimedia
Lokacija: Novi Sad

Re: CCFL TESTER

Post napisao marko50 » 16 Okt 2014, 22:27

stojkePN je napisao:Mozes samo jednu lampu posebno, a mozes i dve od jednom kako ti volja. Imas PP :pivopije:
Hvala, Proko mozda bi i napravio kad imam slobodnog vremena ali ne mogu da pristupim tom delu foruma :) stojkePN mi je pustio gde mogu da kupim pa cu uzeti to inace veoma korisna spravica

Avatar
Stolle
Site Admin
Site Admin
Postovi: 24606
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: CCFL TESTER

Post napisao Stolle » 16 Okt 2014, 22:37

Imaš u Prokinom profilu adresu.
"29 poslednjih dana u mesecu je najteže"

Avatar
marko50
gx
gx
Postovi: 102
Pridružen: 02 Okt 2014, 21:47
Location: Novi Sad Srbija
Contact person: Marko
Phone number: 0038121544487
Specialty: tv-multimedia
Lokacija: Novi Sad

Re: CCFL TESTER

Post napisao marko50 » 16 Okt 2014, 23:09

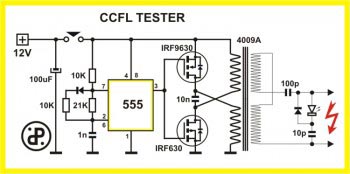

evo posto sam dosao do seme imam par pitanja ako je neko voljan da mi odgovori na kolu ne555 su kratko spojeni pinovi 6 i 7, 4 i 8? posto imam sve delove vec u servisu rado bi ga sklopio, da li mogu da koristim neki drugi trafo recimo TMS92515CT iz samsung monitora umesto 4009A raspored nizica je isti samo je pitanje da li je isto namotan mada mislim da su svi oni priblizni ili se varam? i na izlazu trebam da koristim bilo koje ispravljacke visokonaponske diode ili ? posto nije obelezeno?

Avatar
alexa_pg
gxu
gxu
Postovi: 3624
Pridružen: 22 Avg 2006, 08:10
Lokacija: Podgorica

Re: CCFL TESTER

Post napisao alexa_pg » 17 Okt 2014, 00:01

- Na semi su kratkospojeni pinovi 2 i 6 (ne 6 i 7)
- Trafo koji hoces da ugradis je kao na slicu u prilogu. Kako mislis da ga povezes?
Prilog
Alexa

Avatar
marko50
gx
gx
Postovi: 102
Pridružen: 02 Okt 2014, 21:47
Location: Novi Sad Srbija
Contact person: Marko
Phone number: 0038121544487
Specialty: tv-multimedia
Lokacija: Novi Sad

Re: CCFL TESTER

Post napisao marko50 » 17 Okt 2014, 14:46

Ne znam kako sam mislio, kupicu trafo 4009A nije problem, stavicu mosfet-ove na hladnjak... javljam jesam uspeo, odradicu cim budem imao vremena...

Avatar
Stolle
Site Admin
Site Admin
Postovi: 24606
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: CCFL TESTER

Post napisao Stolle » 17 Okt 2014, 18:07

Isplati li ti se kad već ima gotov?
"29 poslednjih dana u mesecu je najteže"

Avatar
marko50
gx
gx
Postovi: 102
Pridružen: 02 Okt 2014, 21:47
Location: Novi Sad Srbija
Contact person: Marko
Phone number: 0038121544487
Specialty: tv-multimedia
Lokacija: Novi Sad

Re: CCFL TESTER

Post napisao marko50 » 17 Okt 2014, 19:48

a ne isplati hehe ma planirao sam onako cito da raduckam po malo ali uzecu gotov i kraj...

Avatar
VJEKOSLAV
gx
gx
Postovi: 429
Pridružen: 14 Jun 2008, 23:20
Location: VUKOVAR
Specialty: tv

Re: CCFL TESTER

Post napisao VJEKOSLAV » 17 Okt 2014, 20:43

stojkePN je napisao:Ja sam kupio jos odavno ovaj i zavrsava posao za testiranje manjih lampi kao sto su od monitora.

slika
...............
ja sam prije oko 2-3 godine kupio neko polovno kućište za comp, i u njemu su bile 2 lampe za šminku i sklop sličan ovome.
pa sam to izvadio i koristim za testiranje lampi
mogu se testirati pojedinačno lampe od 15 inch monitora do 32 inch tv-a
samo preko napajanja sa regulacijom dodajem napon od 12-20..22 V 2,5A ovisno o veličini lampe
čak sam jednom probao radi probe i od 37 inch ekrana, i radi na oko 24 V
samo nisam siguran da bi dugo izdržalo na toj voltaži, ali i ne treba dugo za probu :lala:
