Inverter DC TIG welder TIG200 Strujni udar *RESENO*

[stojkePN]

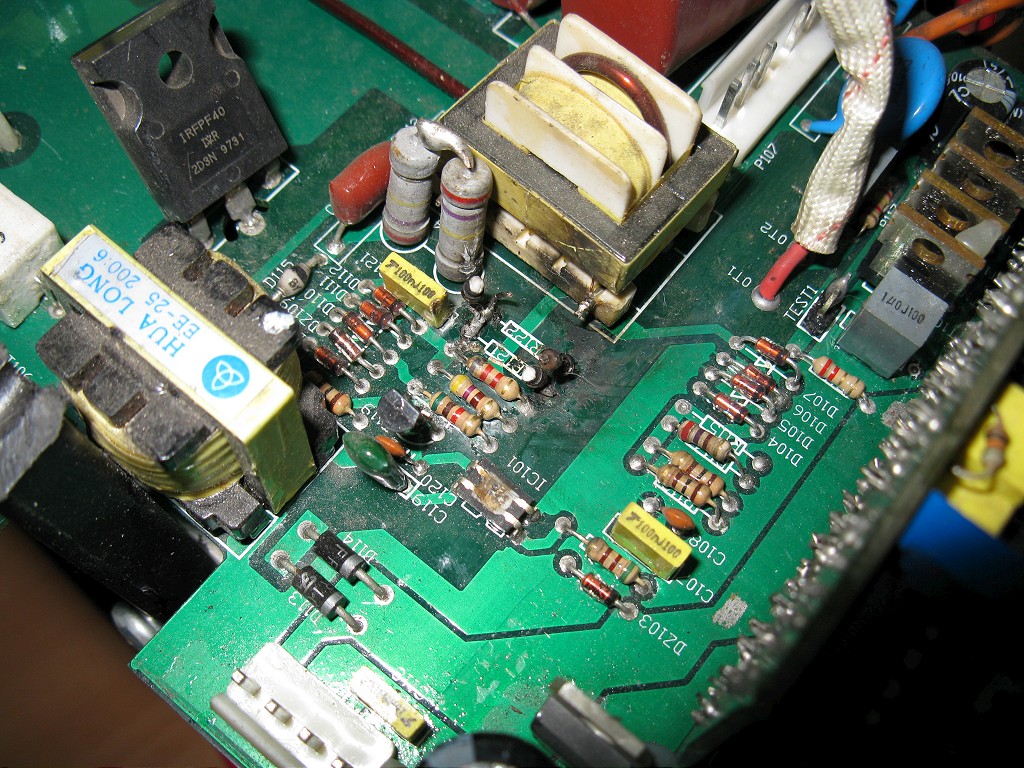

Imam na popravku aparat za TIG zavarivanje. Po opisu stranke doziveo je strujni udar i neke komponente su se raspale usled pucanja. Ako neko ima semu, sliku gornje ploce ili ako ima takav aparat da pogleda oznake.

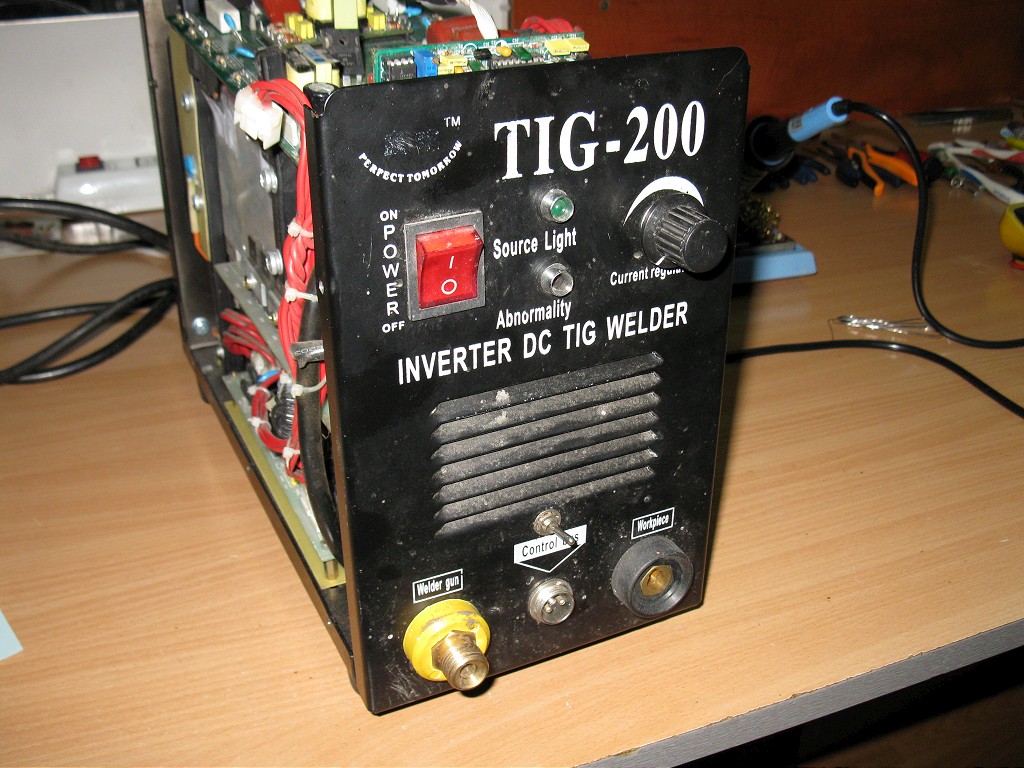

Oznaka na kucistu aparata: Inverter DC TIG welder TIG200
Oznaka na PCB: WELD-BV10

Potrebne oznake su za:
IC101 (optokapler)
T119
R121
R122

[buzdumra]

mislim da imam u garazi jedan takav ili slican u stvari ovaj ima digitalno pokazivanje struje ,,. al nema nista od slika do srede...

[stojkePN]

Ok. Druge nema ako stignes postavi.

[milan]

Ko to pravi? Fabrika, drzava?

[stojkePN]

Stranka kaze kineski je uredjaj. Osim ovog sto sam napisao drugo nema nista na uredjaju. Sa zadnje strane ne ulaz za gas, 220v i ventilator. Pise Serial number ali je nalepnica prazna.

[kefaja]

da li si uspeo da popravis ovaj tig

[stojkePN]

Izmenjao 20-tak delova. Ostalo jos da stigne nesto od delova sto je poruceno pa ce da vidimo da li radi ili je jos nesto crklo. Inace stranka je kod prijatelja otvorila isti ovakav aparat i javila koje oznake su u pitanju. Ako sve proradi kako treba postavicu u temi sta je sve zamenjeno.

[kefaja]

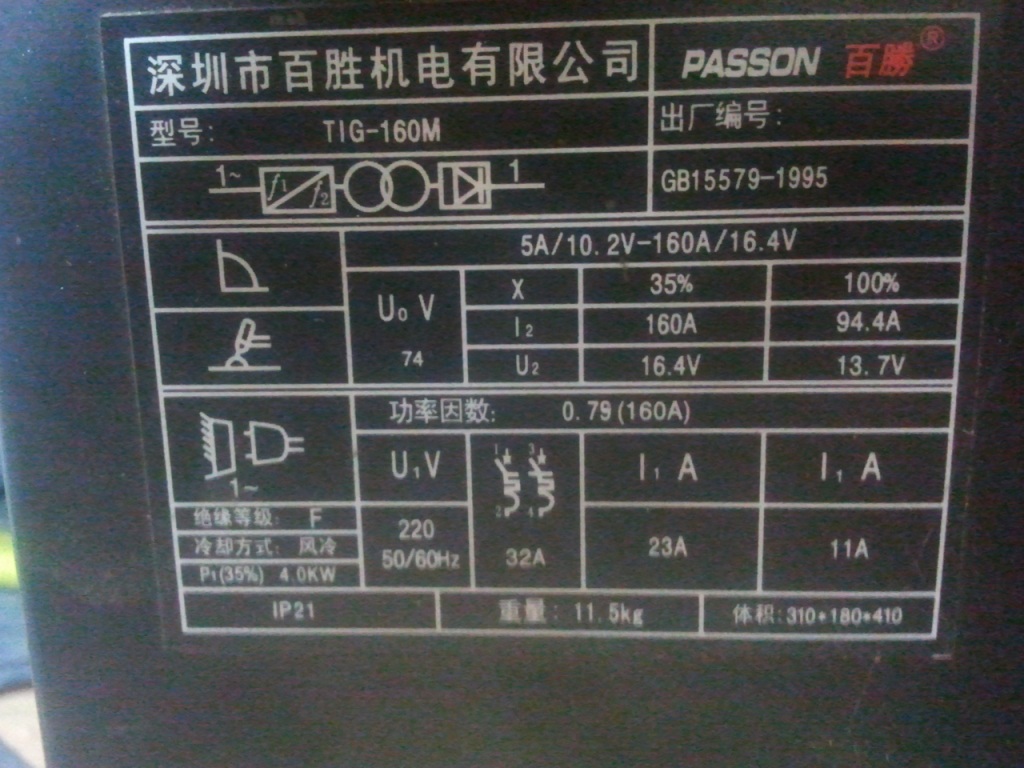

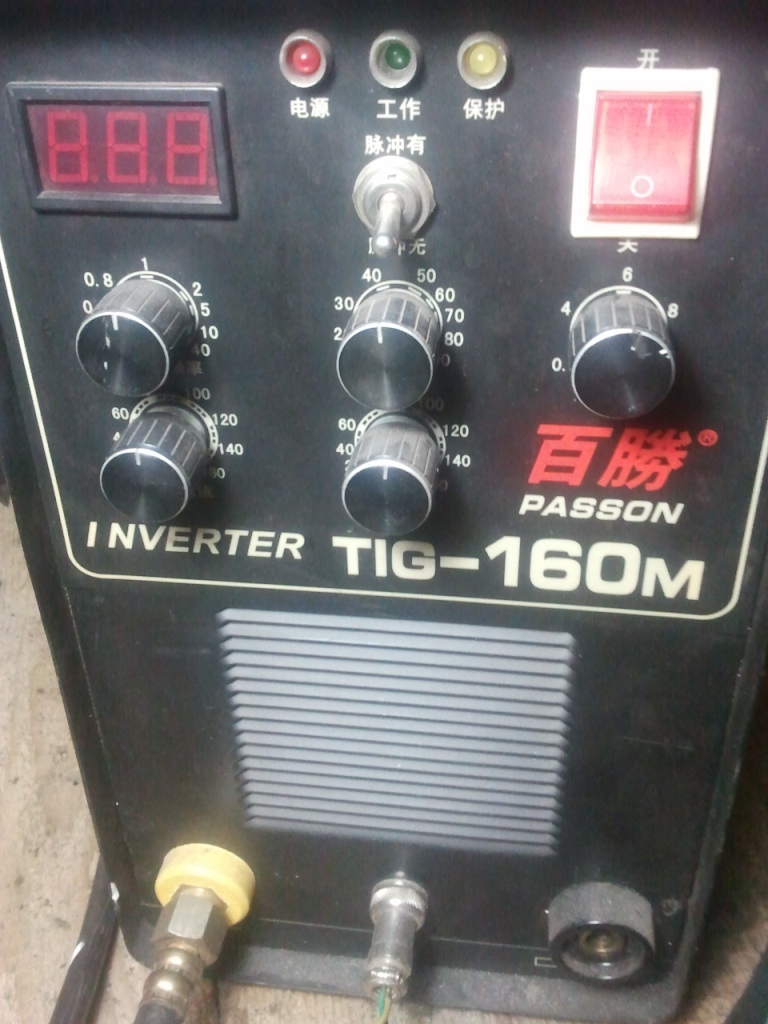

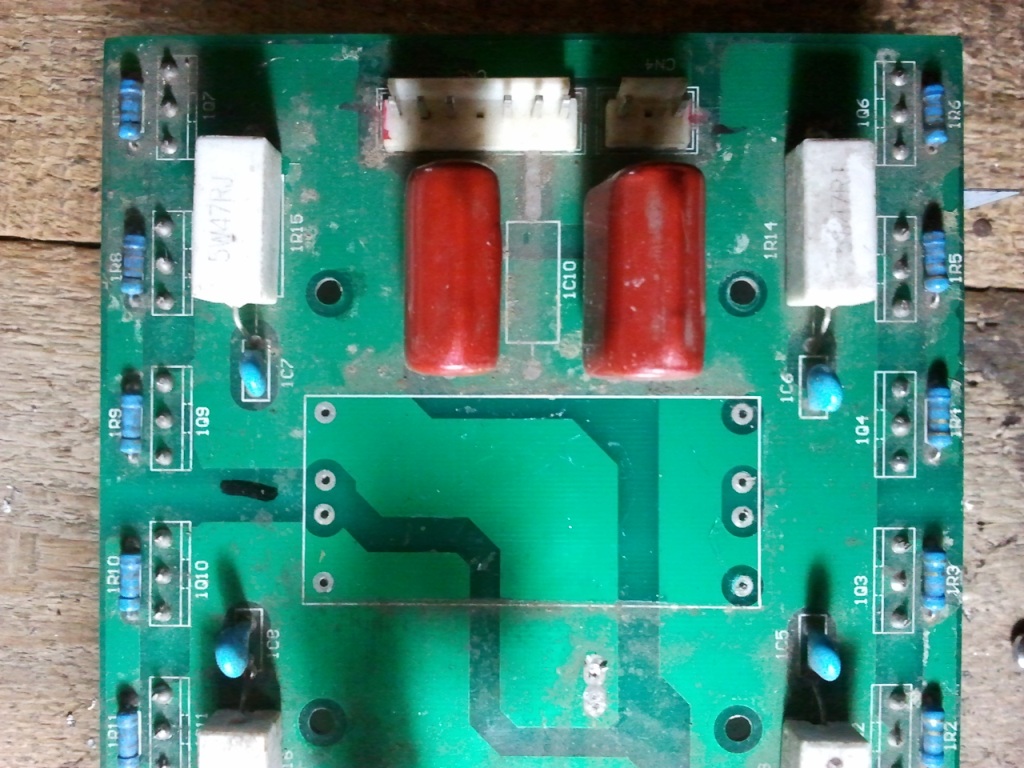

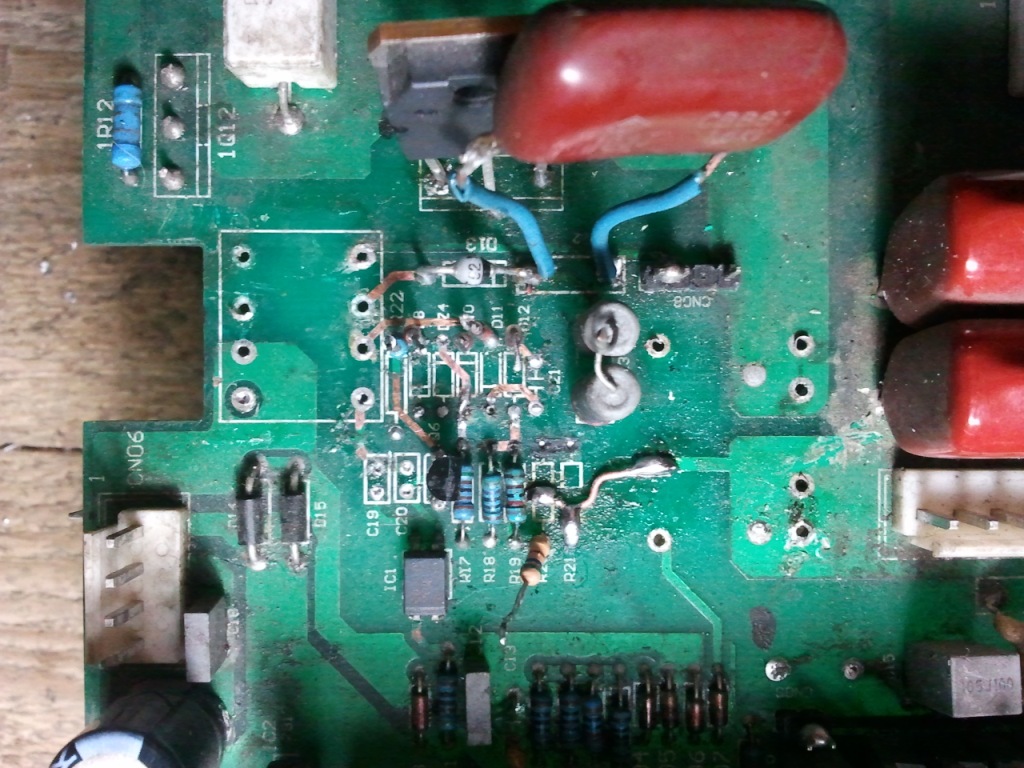

i ja imam slican na popravci samo jednom prijatelju jos je bolje isaran kineskim
izgleda da je ploca indenticna
ti otpornici sto su izgoreli kod tebe su bili zdravi i optokapler
na ovoj ploci su crkli
mosfet toshiba 2sk2611 (potpuno se raspao) slican kao taj
skoro sve te diode izmedju ta dva trafa 1n4148
i jedna zenerka 9v2
otpornici i i nekoliko stampanih veza
kao i relej na donjoj ploci 35A 24V (to je neko mijenjao sa tri releja od kola 12v 45A pravio budzotinu )

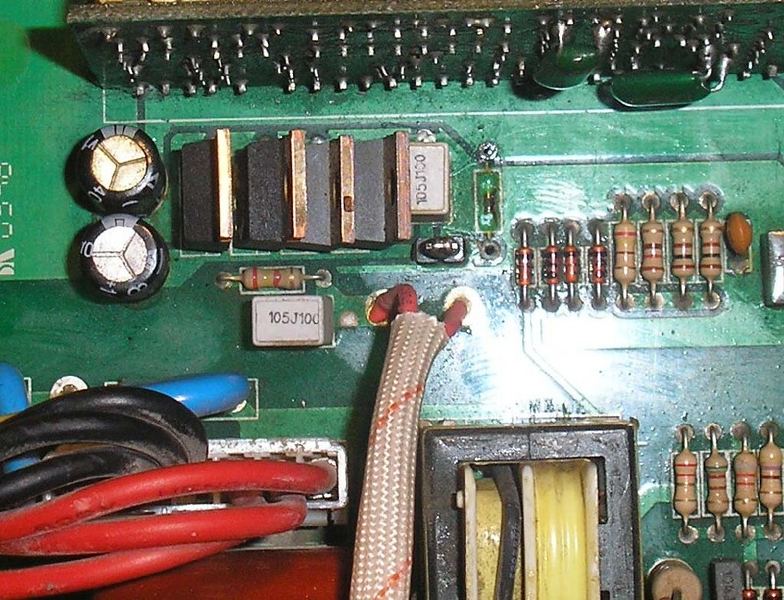

zahvaljujuci tvojoj i jos jednoj slici koju sam nasao na elitesecurity forumu
to sam zamijenio
mozes li slikati jos koju sliku
izbacicu i ja ubrzo slike od ovog

[stojkePN]

Kazi mi samo za otpornike R121 i R122 koje su vrednosti kod tebe. Ovde bi trebalo da bude R121 510ohm, a R122 2,2ohm.

[kefaja]

r121 560ohm na drugoj slici koju sam nasao r121 je 510ohm
r122 2,2ohm ovaj je isti
mozes li nabrojati sta si sve do sad mijenjao

[stojkePN]

Danas stigli delovi. Da sam porucio deda mraz bi mi doneo pre nego ovi iz City ekspresa
Zamenio sam sve, ali nista se ne desava. Upalim i samo radi kuler za hladjenje od lampica ne svetli nista i ne reaguje na taster. Nastavljam i dalje da trazim sta je jos u kvaru.

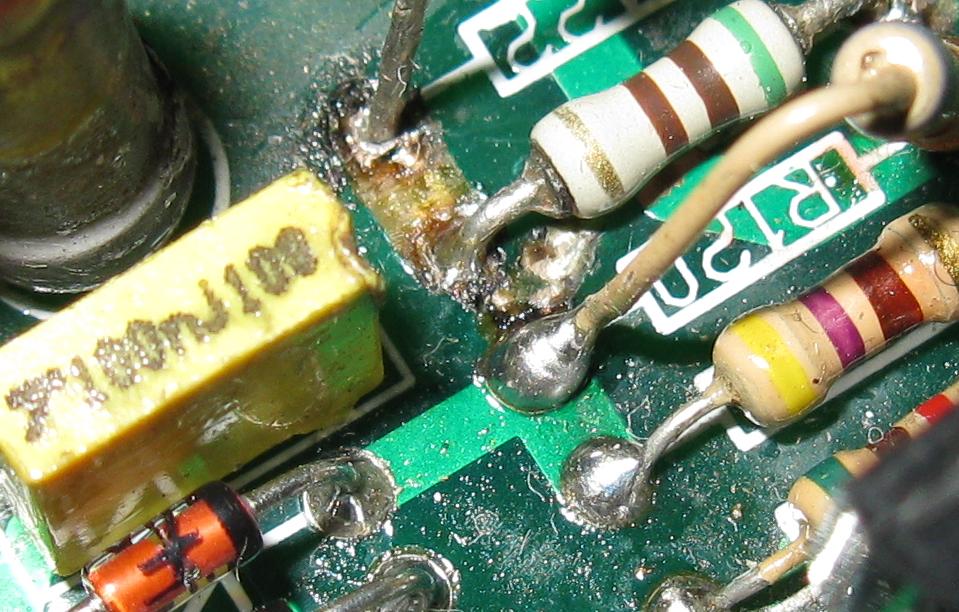

@kefaja R120, R121, R122 da li su u spoju Tu se desila najveca paljevina pa mi se cini da ne dostaje parce stampe izmedju R120 i R121. Imedju R121 i R122 ima sigurno ali je sa donje strane ploce.

Delove koje sam zamenio do sada:

IRFPF40 (T105)
PC817 (IC101)
S8050 (T119)
BYV26C (D115) zamenjena sa SF28 600v, 2A, 35nS
1N4148 (D105)
1N4148 (D108)
8v2 (DZ109)
1N4148 (D110)
1N4148 (D111)
1N4148 (D112)
8K2 (R120)
510ohm (R121)
2,2 ohm (R122)
100ohm (R123)

[buzdumra]

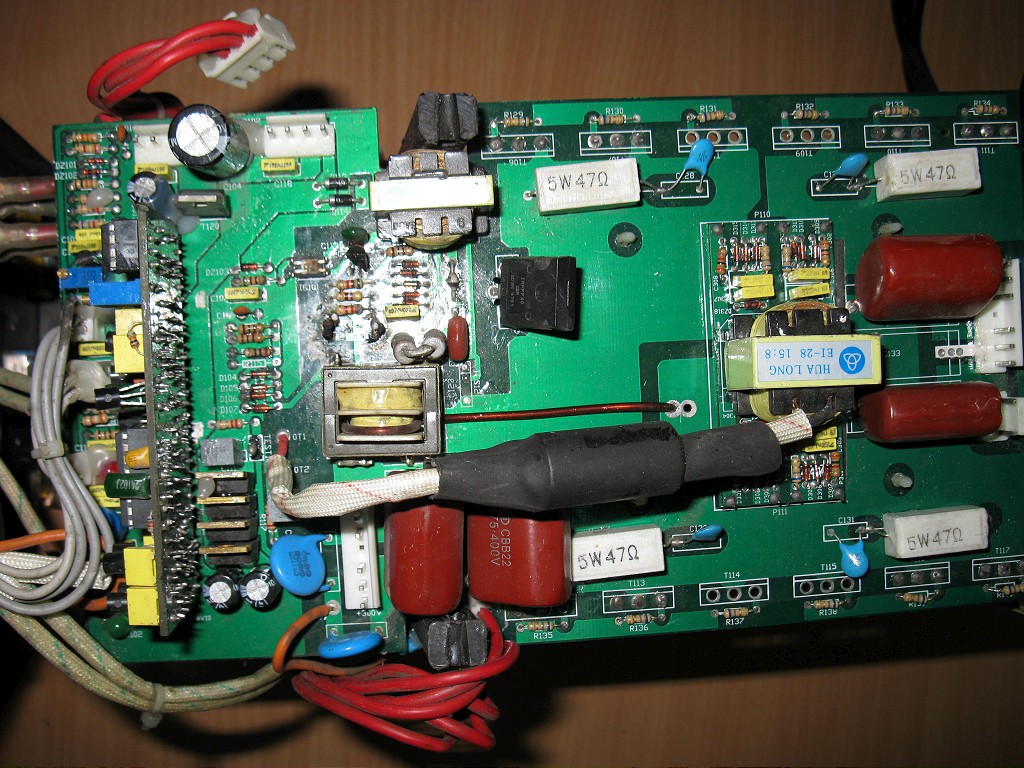

stojke daj uslikaj to u vecoj rezoluciji . kad popravis ja cu smanjit slike zbog foruma .. ako mozes i odozgo i odozdo svaku plocu

[kefaja]

i sa gornje je veza izmedju njih je veza to sto ti je izgorelo
imas li igde neki drugi napon osim taj od 310v

[stojkePN]

To sam i ja primetio ali nisma hteo da stavljam jer vec ima sa donje strane. Ali zanima me za R120 i R121 da li postoji sa gornje strane neka veza izmedju njih. Tu je malo nagorelo pa mi je sumljivo moguce da je bio neki tanji vod.

Nemam od napona nista. Dioda ne svetli. Jedino sto ima je desno konektor sa 6 zice ulaz u plocu 300v. Da skinem i izmerim coper tafo da nije u prekidu ili neki vod ispod njega.

[kefaja]

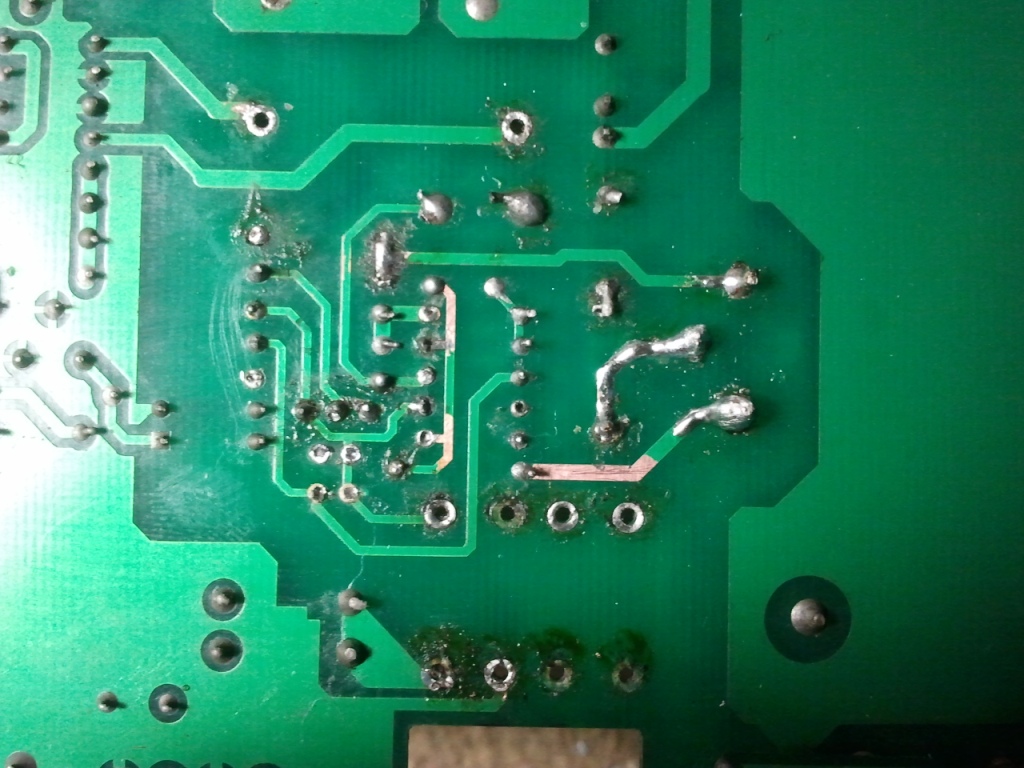

evo

[stojkePN]

Ok, hvala za sliku. Ipak nema vod izmedju to je samo ostecena ploca.

[kefaja]

nema na cemu

[Stolle]

Kad slikate, slikajte bez blica. Najjednostavnije napolju na umerenom svetlu u macro modu.

[buzdumra]

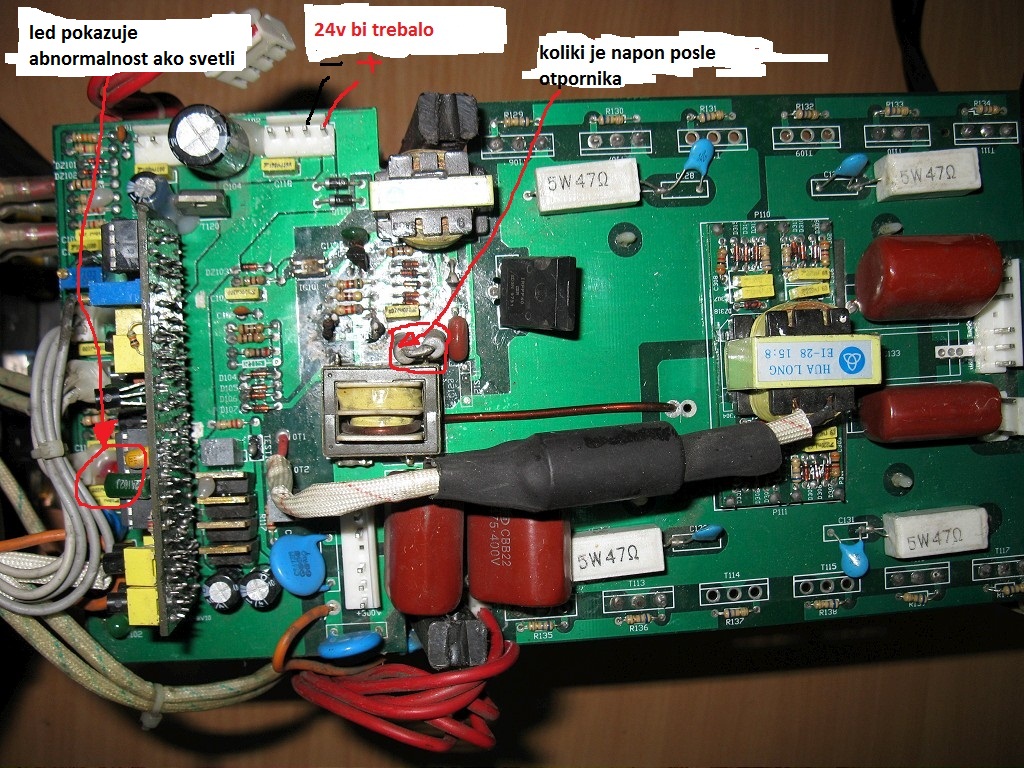

..to napajanje za 24v? pa stavi mu externo

[kefaja]

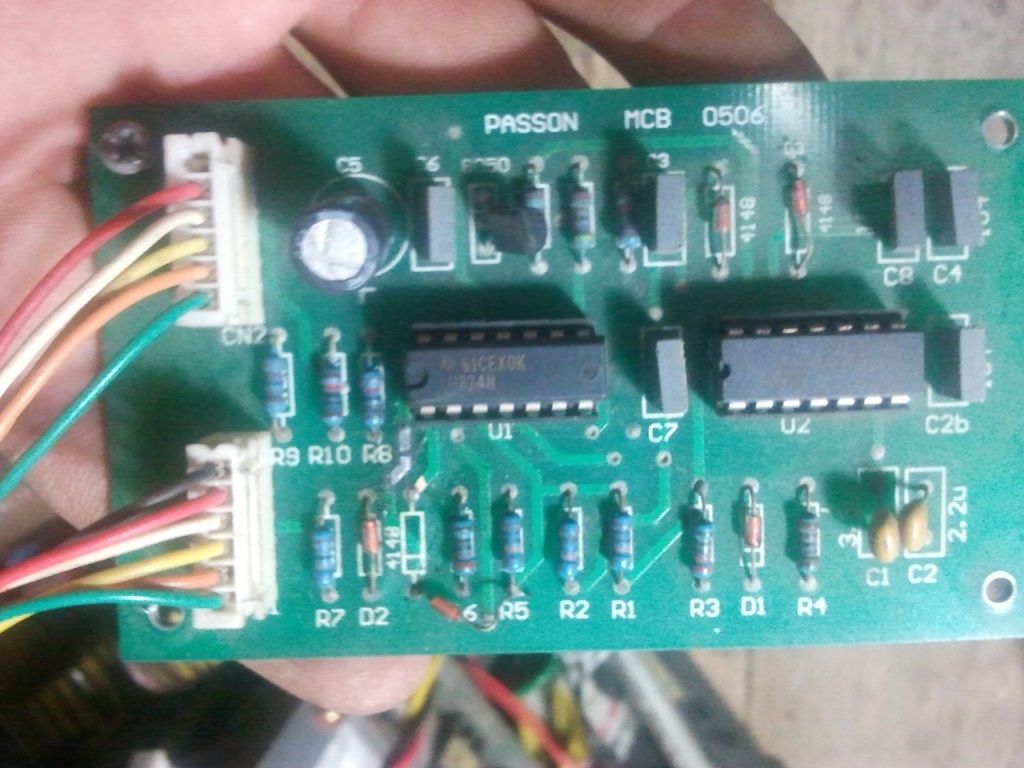

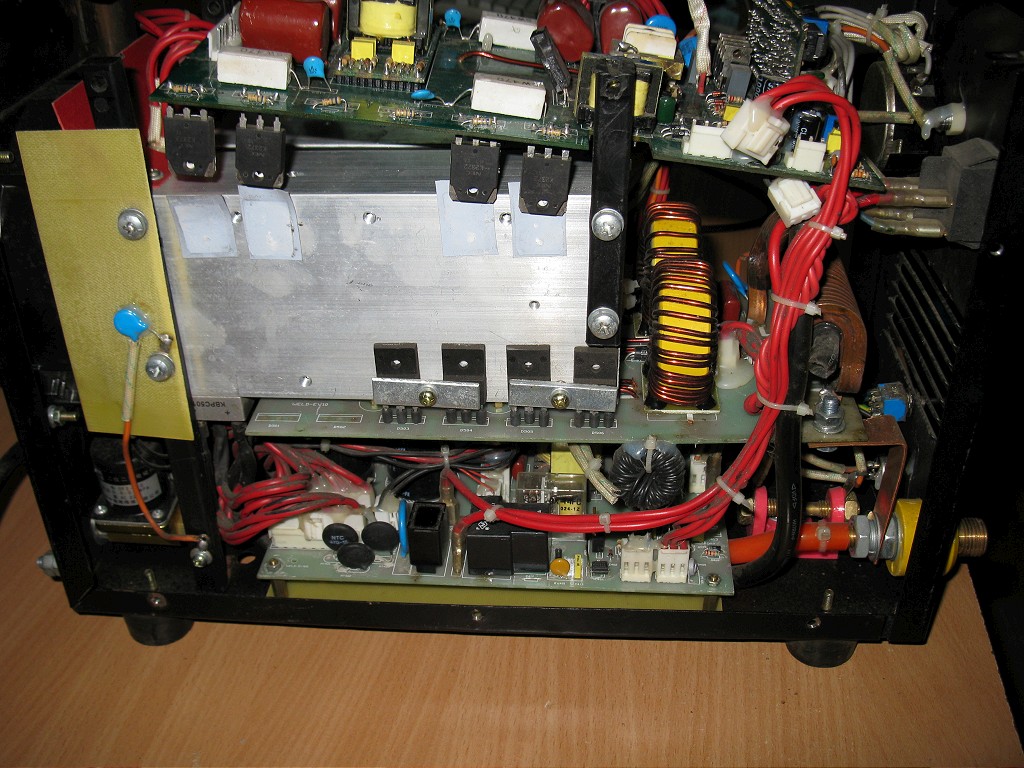

da li taj aparat ima ovu malu plocicu iznad te to je na ovoj drugoj slici
