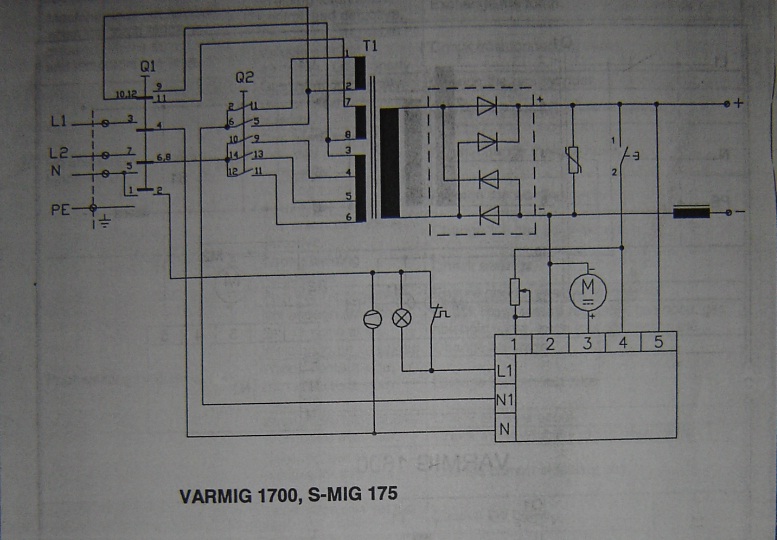

Potrebna Sema MIG170 TIP zavarivaca

[faca74]

Pozdrav potrebna mi je elektricna sema MIG170 zavarivaca konkretno diode koje se koriste za isti i gde se mogu nabaviti , oznaka na jednoj od ploca je DCF30 e sad po tome nisamnista nasao a na nalepnici pise jos i http://www.dragoni.net

Elektroniku sam popravio ic HCF4069UEB BDX34C I TU OSTALE DIODICE to je sve ok samo mi treba podatak o tim ispravljackim velikim diodama i gde da ih kupim da mogu osposobiti za rad aparat?

[faca74]

koliko treba da je grec ampera i za koji nazivni napon ako neko moze da mi pojasni

[Joca]

Ko je proizvodjac ovog aparata . U slovenackom aparatu su ugradivali 4Kom diode
35A 300V ali ima mesta na hladnjaku za jos 4 kom ja sam ugradjivao 8 kom sto se
pokazalo mnogo bolje jer aparat radi bolje i pouzdaniji je.

[Kobac]

Ajde kada se vec prica o diodama..
Ja imam neki rucno radjeni koji ima samo par izvoda na primaru i to je to pa me zanima koliko se dobija ugradnjom dioda, kolike treba da budu i moze li da se stavi grec za 35A (mozda i dva) posto to imam?

[Krajnc Karlo]

MIG 170 treba da isporuci oko 165 Amp kod varenja

otkud vam ideja za 35 Amp diode?

treba vam grec malko jaci - bar 200 Amp

ili diode po 100 amp

ja sam nekad to pravio a diode nalazio na otpadu sa starih rotacionih aparata za varenje

300 Amp i teska pola kile

[Stolle]

Možda je lapsus, možda je mislio 350A.
Imali smo u firmi, galvanizacija, ispravljače i po nekoliko hiljada ampera. Tu smo stavljali iskrine od po 450A u velikim količinama.
Za 200A grec treba i diode da su 200A, ili paralelno po dve od 100A. u MG je jedna od 200A oko 20€. Verovatno ima jeftinije.

[Krajnc Karlo]

samo da se neko promuva po otpadima
ima sigurno baceni rotacioni
oni imaju trofazno valjda bese 4x3 = 12 dioda, nisam siguran
zavisno od aparata od 100 - 300 A
poneses instrument i nafatas po koju ispravnu
a platis na kilo

[Joca]

Ko je proizvodjac ovog aparata . U slovenackom aparatu su ugradivali 4Kom diode
35A 300V ali ima mesta na hladnjaku za jos 4 kom ja sam ugradjivao 8 kom sto se
pokazalo mnogo bolje jer aparat radi bolje i pouzdaniji je.

Zaboravio sam da napisem da na jednoj ploci ima 4kom dioda 35A iz alternatora koje su utisnute
u plocu hladnjaka vezane su paralelno a u aparatu ima 4kom ploca aluminijumskih koje sluze kao
hladnjak.Dakle 4 puta po 4kom dioda vezanih kao grec.Svaka dioda ima dovod od metalne trake
koja je dimenzionisana kao osigurac.Problem se javlja kad jedna ili dve diode probiju tada ta traka
pregori aparat radi i dalje ali lose zato sam stavljao 8 kom tada radi mnogo bolje. Inace gotove ploce
sa 8 dioda mogu se naci na pijaci u Subotici.

[Kobac]

Ja sam mislio da stavim grec od 35A zato sto takvih imam ali naravno ne jedan vec 3-4 komada. Oni jesu za 35A ali izdrzavaju i dosta vise na krace staze a s' obzirom da bih sa tim ja vario, sto nije bas cesto i kod mene pauze u varenju poprilicno traju, racunam da bi mogli da zavrse posao.
A koliku struju moze sam aparat da da nemam predstavu, ima na svojoj kutiji od sperploce prekidac sa tri polozaja i to je to.

[jaro]

Ja se bojim da ces sa 35A variti samo par sec, i onda trazis one bar od 100A.....

[Kobac]

4 X 35A = 140A
Racunam da je za mene dovoljno.

[buzdumra]

da ali samo na jednom limu ima 4 diode x 35A
jako je bitna amperaza jer kad se namesti da treba da ide brze zica da se nesto zavari onda amperi samo rastu , a lose je i ono start /stop /start/ stop start... ja zovem udarci i kad jednom se zaprlja sobna ode grec

[Krajnc Karlo]

4 X 35A = 140A
Racunam da je za mene dovoljno.

jeste, i puta 4 za grec = 16 dioda pa probaj

[Kobac]

jeste, i puta 4 za grec = 16 dioda pa probaj

Ja sve vreme i pricam da stavim 4 greca sto je 16 dioda, a ako je grec 35A valjda su i diode u njemu isto toliko.
Doduse to ce ionako sacekati kada budem skupio malo vise vremena da se igram.

[hogar2]

Najbrze resenje je da se obratite nekom elektro-vinklerskom servisu i tamo sigurno mozete naci te diode i to original sa nekog rashodovanog aparata.Moj prijatelj ima aparat sa sicom,mislim da bese Varstroj i imao je isti problem.Probila je neka dioda u grecovom spoju i nije radio kvalitetan var.Ali na odredjenu poziciju grebenestog prekidaca je ipak" radio".Radi toga isti je i razmontirao taj grebenasti prekidac,cistio kontakte,kupio nov i opet isto.Posle toga je otkrio da mu je probila jedna dioda u grecovom spoju ali nije mogao da je nadje.Problem je resio tako sto je kupio drugi grec u nekom vinklerskom servisu.Pozdrav.

[Stolle]

grec od 35A zato sto takvih imam

[fejo]

Sto se dioda tice (ako nije kasno), na buvljacima prodaju rumuni i bugari diode od 250 A na hladnjacima, a cena je od 50 do
60 Eura za 4 kom. Ja sam ih stavljao na startere za kamione i pokazale se veoma dobro. Pozdrav

[ivica-servis]

na trzistu se moze naci grecevi od 50A, ako se spoje naizmenicni krajevi onda se dobijaju dve diode, jedna grana od 100A, ali kako i na tarabi pise nesto sto nije to, treba racunati na neku struju od 60A po gretcu. Sa 6 komada 3+3 bice oko 180A. Cena jednog greca je oko 2,5E. za sve je 15Eura ukupno

[Krajnc Karlo]

za ove potrebe ne moze spajanje dioda u paralelu zbog termalnog "lavina" efekta

(a izgleda i da je autor posta resio problem )

[buzdumra]

za ove potrebe ne moze spajanje dioda u paralelu zbog termalnog "lavina" efekta

moze , itekako moze al treba ispunit zahteve da nebi bilo rafalne paljbe i tranzistor moze
