BGA IR Rework Station

[milans01]

Nema sane da iskuglam cip sa kuglicama,al da pop.. A da podignem stencil,a da kuglice ostanu na cipu gde treba,to tek nema sanse Da mene moje kuglice ne zeke,to su neke Q-win,Kinezi,da li moze biti tolikih problema zbog samog kvaliteta kuglica?
Jel bi neko imao zivaca da snimi postupak,ne slike,bas video snimak cele procedure do gotovih kuglica,ako i to nebi pomoglo,ostaje stari-nofi frend,tecni kalaj
Pozz

[Damiru]

Ima tog materijala na YouTube koliko voliš.

[bokin021]

Namazi tanak sloj fluksa prstom,stavi sablon ,nemoj jako da ga stezes stegom dowljnio da malo jace pridrzava,prospi kuglice po sablonu ostatak ,skini sa cetkicom za likovno crtanje (meakanom)ostatak kuglica ,tamo gde nedostaju kuglice ,ponovo namesti pincetom i uzmi duvaljku u ruke..Da pazi da ti fluks ne dodje na stencil sa gornje strane.Temperatura 300C bez vazduha i polako kreni pod pravim uglom da preduvavas ,..Nek duvaljka bude oko 2-3 cm udaljena od sablona i koristi bez dodatka duvaljku.Kad se kuglice pocnu sjajiti ,one ce polako da dodju na svoje mesto,saceka nekoliko min da se chip ohladi ,i polako sa strana pocno odvajati steclil.Ako ti kuglice nisu na mestu ,stavi fluks mozes slobodno cetkicom naneti i opet preduvaj svek dok ne budu na mestu.
Ne mozes da omanes..
Ako imas skype posalji mi name i uperi kamericu kad budes radio,pa cu ti objasniti.

[milans01]

Ok,probacu tako.Video sam danas da je jako bitna kolicina fluksa,bio sam ga malo vise stavljao pa su mi isplivavale kuglice.I da,posle skidanja lima,nisam cekao da se dobro ohladi i malo sam ih sve pomerio limom.I kad sam stavio malo fluksa,tamo gde ga je bilo,kuglice su se lepo vratile,a gde suvo,nista,stoje ukrivo i mogu spaliti cip,nece da se pomere.Nema tu sta,moram potrositi bocicu i ima da budu kuglice ko fabricke,ma sta ko,bolje
Ako sutra opet nista ne uradim,vidimo se preko skyp-a pa cemo zajedno,lakse je kad gledas,mozes mi odmah sugerisati na gresku,mada objasnjenja ce biti,nadam se,dovoljna..
Hvala za info,ako zapne,eto me..

[bokin021]

Samo prstom razmazi i to je to ..

[milans01]

Jedno pitanje,mozda blago odstupim od teme ali me zanima cena usluznog kuglanja cipova na podruciju BG-a.Covek posalje cip,Vi iskuglate i posaljete nazad iskuglan cip.Kako se krecu cene?
Sory ako je off topic

[skyline-GTR]

Ima tog materijala na YouTube koliko voliš.

Nit ja razumijem svabu, nit svabo mene ... daj mi nekog na nasem da objasni

[bokin021]

Izace te minimalno 40 e-50e..I ko ti garantuje da je cip ok posle,to ti je rizik raditi..

[buzdumra]

kako sam ja cuo za majstore da je druga cena

[milans01]

Hvala na infou,ne treba meni,nego me covek kontaktirao i pita za koliko bih mu rebalingovao cipove,ostalo je njegov problem.Imam neku orijentaciju..

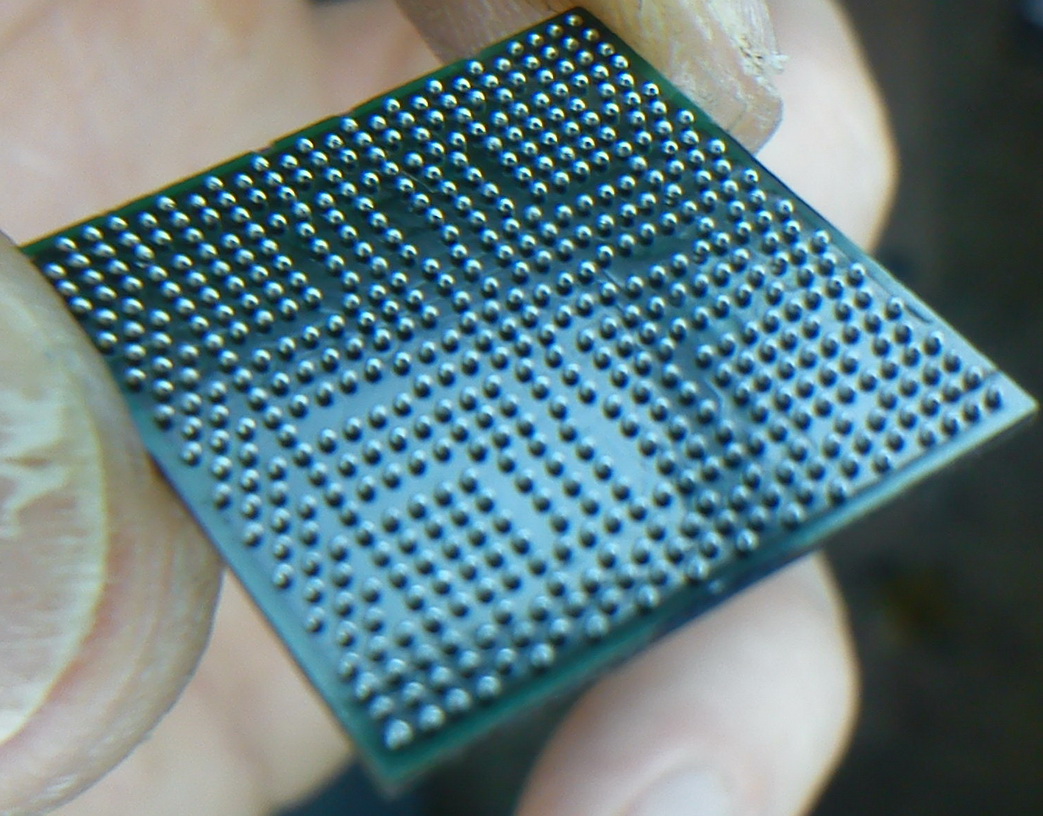

Danas sam rebalingovao grafku od HP6735b sa kuglicama,ispalo iz prve,extra.Sad imam nove prijatelje,kuglice,a sa kalajem se vise ne druzim,puklo prijateljstvo ..
Jednostavno stvarno nikakvi drzaci ne trebaju,odvlacili su mi toplotu,ovako ispalo odlicno i vrlo jednostavno.Isti ovakav cip sam radio pre ovih kuglica sa tecnim k i dosta je problematicnije,mali je cip,a pun kuglica,tesko ga drzati i da nisam imao onaj moj parket drzac sa kojim pritisnem lim i one zice koje su stiskale sredinu lima da ne mrda,ne znam iz kog puta bi uspeo kalajem.
KUGLICE SU ZAKON Sad polako prikupiti ostale dimenzije i pici...

[bokin021]

[milans01]

Eeee bas tako

[DjIvan]

Super Milance,to lepo izgleda.Praksa je majka.

[milans01]

Ma naravno,uporan sam jedino sto sam malo nestrpljiv pa bih da bude odmah ili sad,a lepo kazu,strpljen-spasen
Bilo bi jos teze da nisam pratio Vasa upustva i savete,stoga,hvala..

[DjIvan]

Vici sta god treba...

[bokin021]

Sa kojom masinom radis?

[skyline-GTR]

Momci udarili momacki masu puta ja sam rekao fanzo forum nemoze se platiti

[milans01]

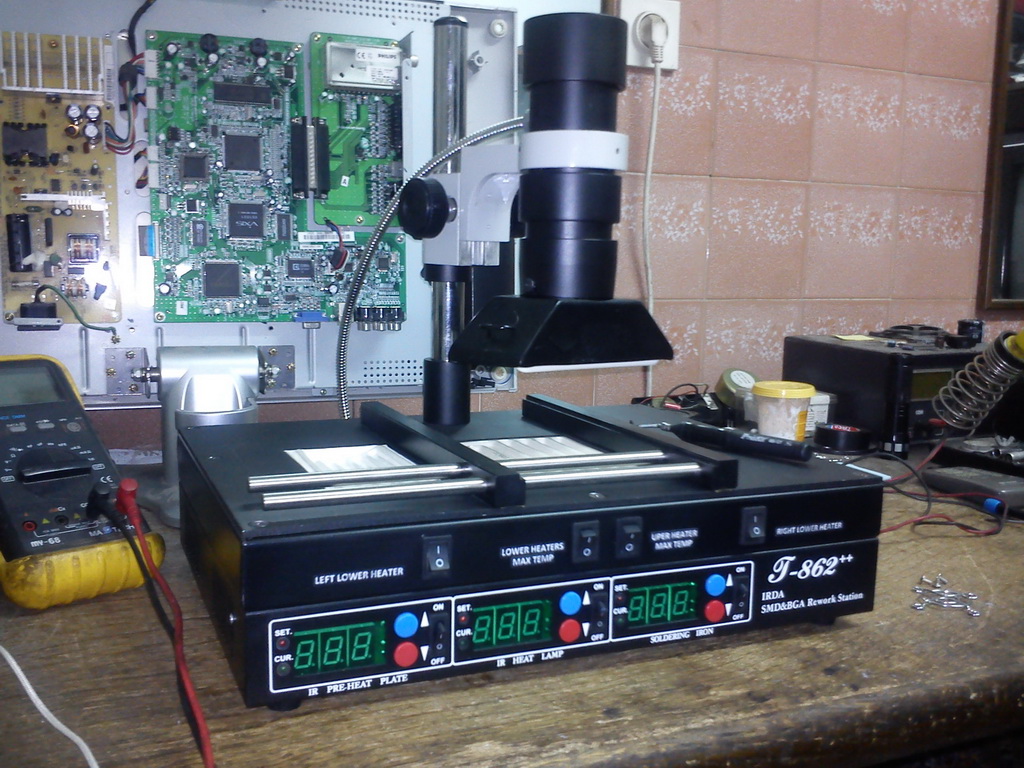

Ha,to je makina Ima na predhodnim stranicama tok prepravke,ali da ne rovas,evo jedna slicica od tad,jos je ona doteranija sada.Icice nosac kao na jovy-u.u glavnom,skroz dobro radi,gornji grejac je ic sa termo parom 120x60mm i 500w,takva dva se dodaju levo i desno pored fabrickog,koje mogu paliti po potrebi i kontrolisati sve,tako da imam dole ukupno 250x120mm i ukupno 1450w..Zver

[fanzo]

Milane, jel ti radiš nešto sa ovom mašinom il' je samo za izložbu? Ne vidim da si je isprljao

[milans01]

Ma rekoh ja da je to stara slika od pre,kad je jos bila u razvojnoj fazi,sad je jos lepsa:mrgreen:Radim,otplacuje se ulozeno..
