Inverter DC TIG welder TIG200 Strujni udar *RESENO*

[kefaja]

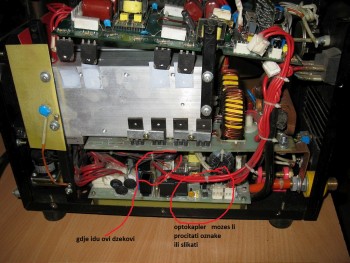

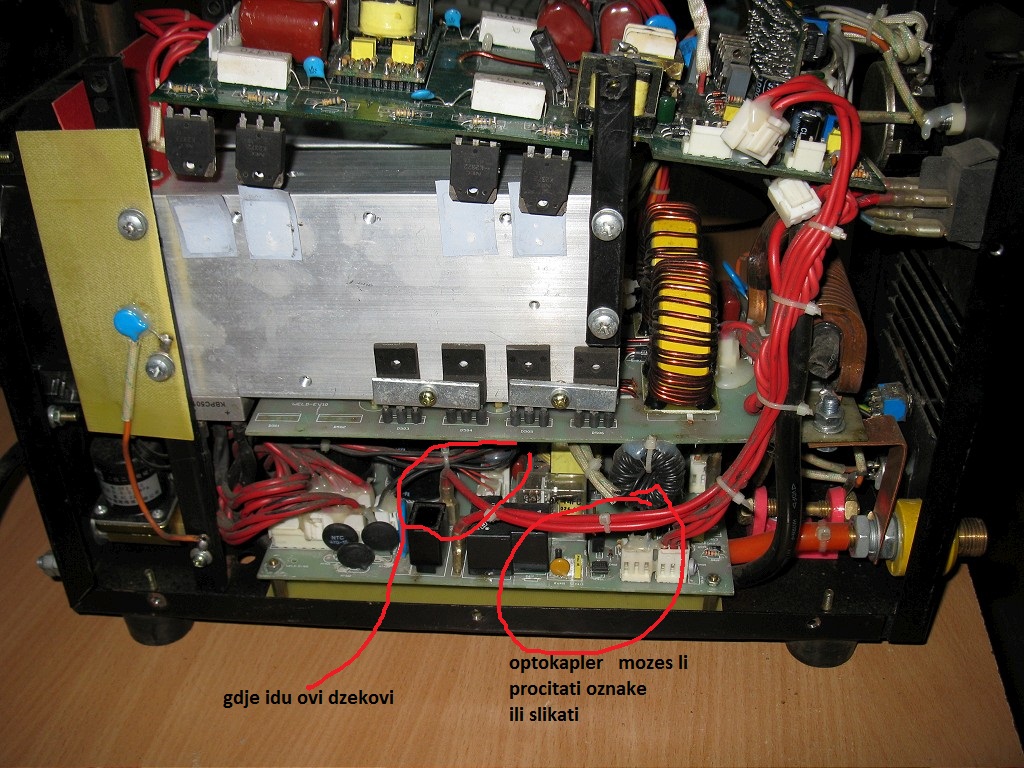

mozes li slikati najdonju plocu
i vidjeti za ove dzekove sto sam zaokruzio i za optokapler

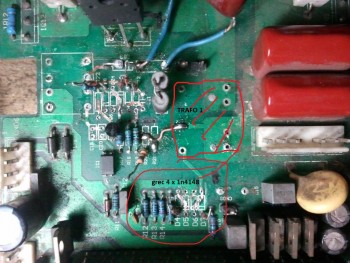

pogledaj ovaj grec sto je zaokruzen na slici posto je kod mene sav crkao napajanje je sa ovog prvog trafoa ,na trafou kod mene ne dolazi 300v
da li je i kod tebe isto
e i trafoi su vjerovatno uredu kao i kod mene
i ja sam menjao optokapler
i tranzistor

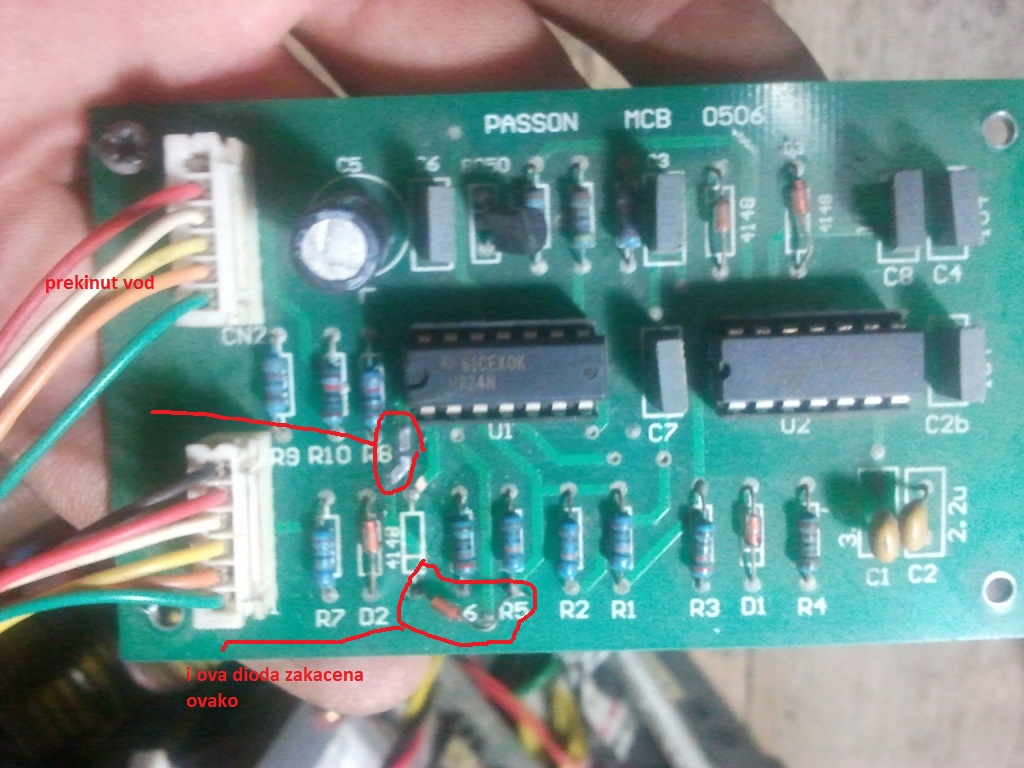

i ako imas ovu plocu malu pogledaj ovo sto sam zaokuzio
hvala unapred

[kefaja]

posle zamene citavog dela koji je zaokruzen na slici posto je svaki deo crkao aparat proradio
dobro proverite kontakte trafoa 1 i 2 jer ako je neki slab odmah ce izgoreti po stiskanju pedale
cio zaokruzeni dio da ne bi radili dva puta kao ja :zid:
poslat prijatelju da vidi da li vari posto nemam kod mene bocu sa argonom i elektrode
ako bude sve uredu onda je to to

IRFPF40 (T105) kod mene toshiba 2sk2611
PC817 (IC101)
S8050 (T119)
BYV26C (D115) zamenjena sa SF28 600v, 2A, 35nS
1N4148 (D105)
1N4148 (D108)
8v2 (DZ109) kod mene 9v2
1N4148 (D110)
1N4148 (D111)
1N4148 (D112)
8K2 (R120)
510ohm (R121) kod mene 560ohm
2,2 ohm (R122)
100ohm (R123)
104j 100V (C21)
501 (C20)
(C19)
103J 1000V
(R17)
(R18)
(R19)
(R22)
1n4148 (D104)
1n4148 (D105)
1n4148 (D106)
1n4148 (D107)

na najdonjoj ploci

relej 24V 35A
optokapler PC817

[stojkePN]

Bio sam u nekoj guzvi i nisam stigao. Sad cu da slikam aparat detaljno i okacim sve slike. Hvala za info. Na donjoj ploci je u pitanju optokapler PC817.
Ova plocica nema kod mene u aparatu download/file.php?id=42133&mode=view

EDIT
Slike su u RAR-u

[kefaja]

moja greska u vezi sa crvenom led diodom zaokruzenom na slici iz predhodnog posta uspeo sam da iskopam u nekom kineskom uputstvu
ako svetli pokazuje abnormalnost

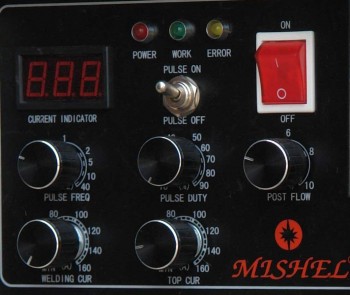

a evo i prevoda prednje table mog aparata ako nekom zatreba

[stojkePN]

Ja jos nisam uspeo da sredim. Sve sam ponovo skidao sa gornje ploce i merio. Sad sam izvadio da ispitam donju plocu, ali sve sto sam ispitao na brzaka je ok. Videcu sve detaljno da skidam i merim.

[kefaja]

jesi li uspeo da dobijes 24v

[stojkePN]

Nisam uspeo da dobijem 24V. Sve sam 2 puta skidao i merio sa gornje ploce. I copere sam skidao nisu u prekidu. Skinuo sam skroz donju plocu i nasao da je los tranzistor Q405 S8050. Sve ostalo sto sam ispitao je ok. Videcu jos ovu malu ubodnu plocicu da pregledam, a ako je tu sve dobro onda dizem ruke. Vec sam dosta vremena utrosio i gusio se u ovom smrdljivom kineskom kalaju kojim su lemili plocu.

[stojkePN]

Uspeo sam da resim. Musterija je donela isti takav aparat od prijatelja i posle 2 minuta sam uvideo problem. DZ109 i D110 su pogresno obelezeni na ploci. Treba ih suprotno okrenuti od onog sto je nacrtano na ploci

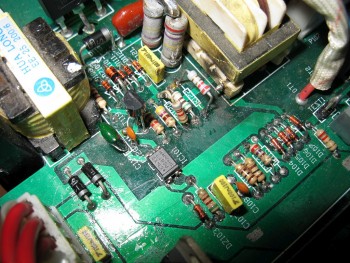

Evo i slike pre popravke gde se vidi kako treba da stoje diode

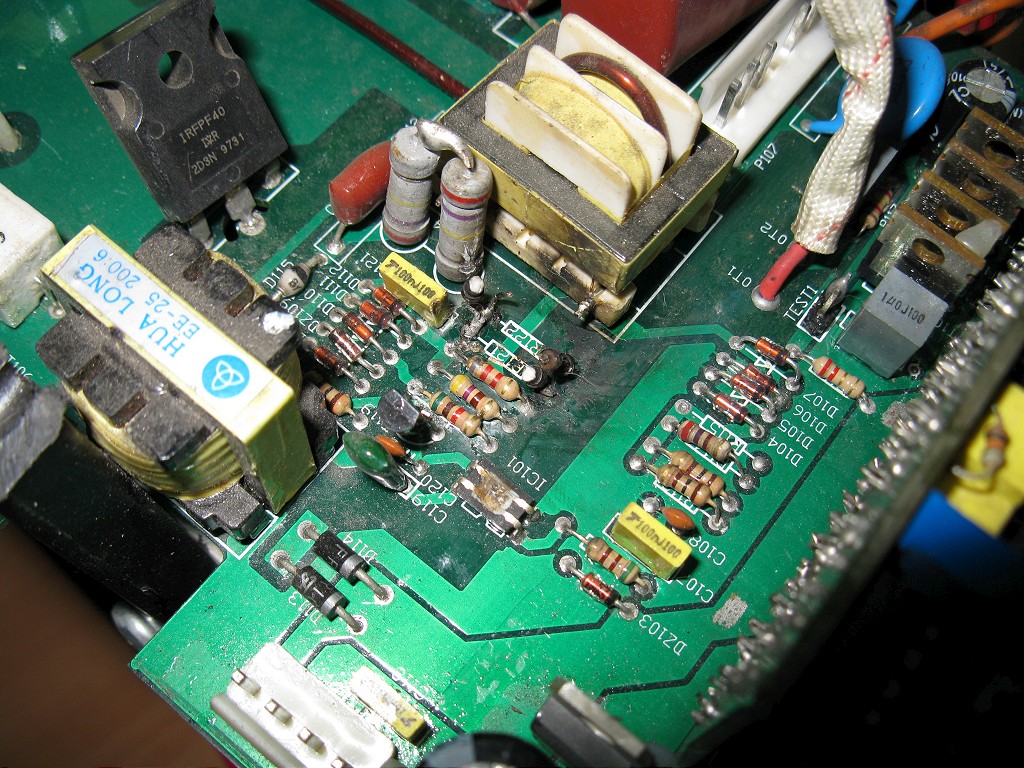

A ovo je slika posle zamene delova i vidi se kako je obelezeno na ploci. Obicno uvek gledam kad skidam kako je stajao deo bez obzira kako je obelezen na ploci, ali ovog puta je promaklo

[Stolle]

Bravo za upornost. A ovo je stvarno bio težak zez.

[stojkePN]

Zeznuli me kinezi samo tako

[stojkePN]

Aparat se vratio posle 2 sata. Ja nisam imao kablove za probu i gas pa je stanka testirala uredjaj. Desava se da pritiskom na taster aktivira palioc baca varnicu ali nece da napravi luk. To moze da potraje kratko ili zalepi iglu, zatim se aparat ugasi i ne moze da se upali dok se ne ohladi PTC. Nasao sam da je u prekidu spulna releja kao sto je kolega naveo u par postova vise.

Relej je na poziciji DL401
HEDA901
JQX-16F
DC24V-1Z
NO:30Amp
NC:20Amp
240Vac/28Vdc

pcb-relay-T91.pdf

(561.29 KiB) Preuzeto 181 put.

Videcu da pronadjem adekvatnu zamenu za relej pa zatim isprobam aparat sad imam sve potrebno za probu.

[kefaja]

I moj radi
izvinite zaboravio sam da napisem

znaci, izgleda da su kod tih aparata slicni kvarovi

Reseno

[Damiru]

Musterija je donela isti takav aparat od prijatelja i posle 2 minuta sam uvideo problem. DZ109 i D110 su pogresno obelezeni na ploci. Treba ih suprotno okrenuti od onog sto je nacrtano na ploci

Ja sam nedavno spalio jedan elektrolit u sekundaru mreže TV-a zbog greške u štampi. Pisao sam o tome negde, samo se ne sećam gde. :)

[stojkePN]

Stavio sam relej 12V/30A preko 7812 za probu i radi.
