serviser za Metex M4640A

[proelekto]

Postovanje svima!

Problem sa instrumentom. Jeste otvaran, ali nije popravljan. Primeceno je da je ogaravilo izmedu COM i om gde se kace pipalice ali sa strane stampane plocice. Ako neko ima ideju nekog dobrog servisera jer mi je taj instrument draga uspomena.

Hvala unapred!

[Damiru]

Ako je otvaran, možete li okačiti nekoliko kvalitetnih fotografija, da vidimo o čemu se tačno radi? Možda to možete i sami da rešite.

[proelekto]

Vazi se cim stignem kuci, jer sam sada na poslu. Nisam se usudjivao da bilo sta dzarem oko njega. Ne daje nikakve znake zivota.

[proelekto]

[proelekto]

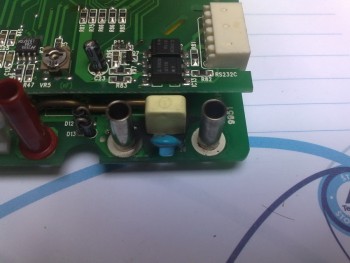

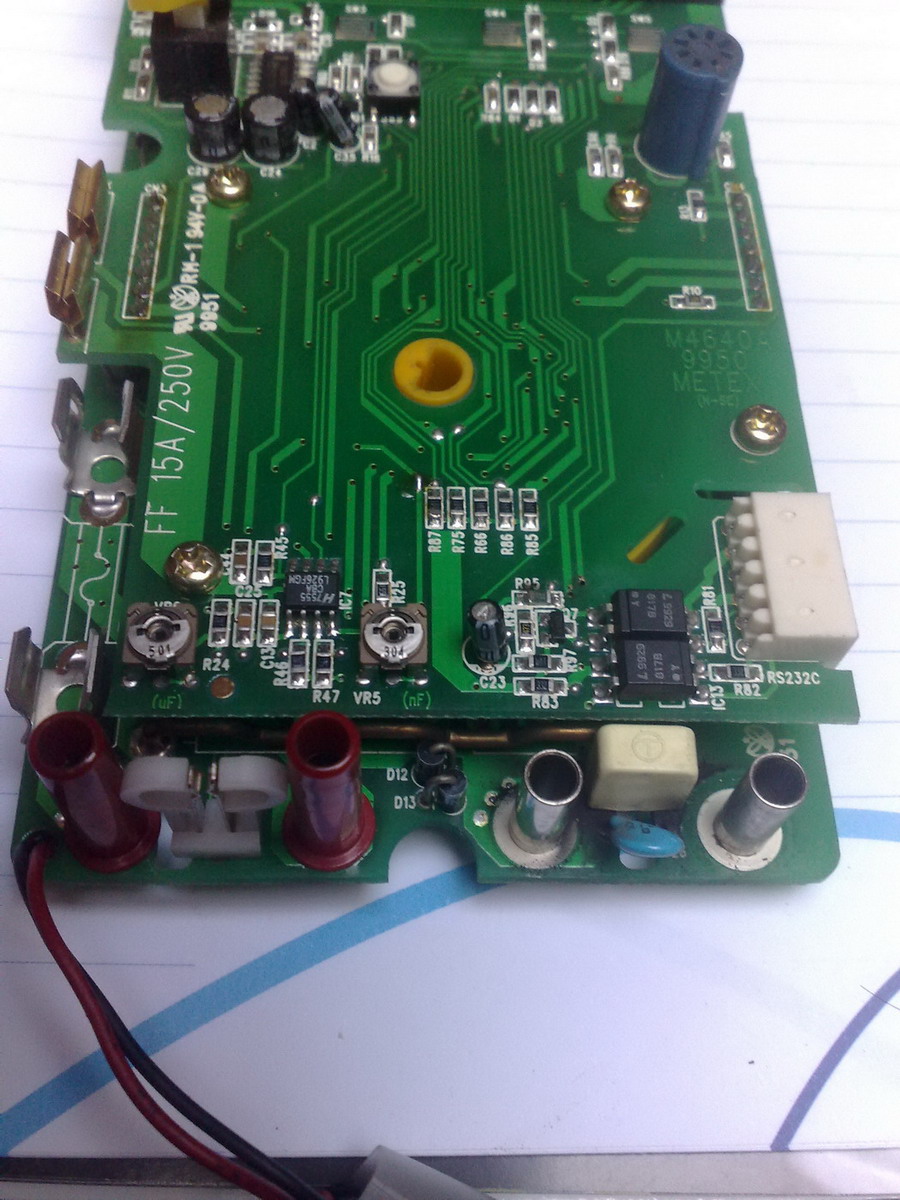

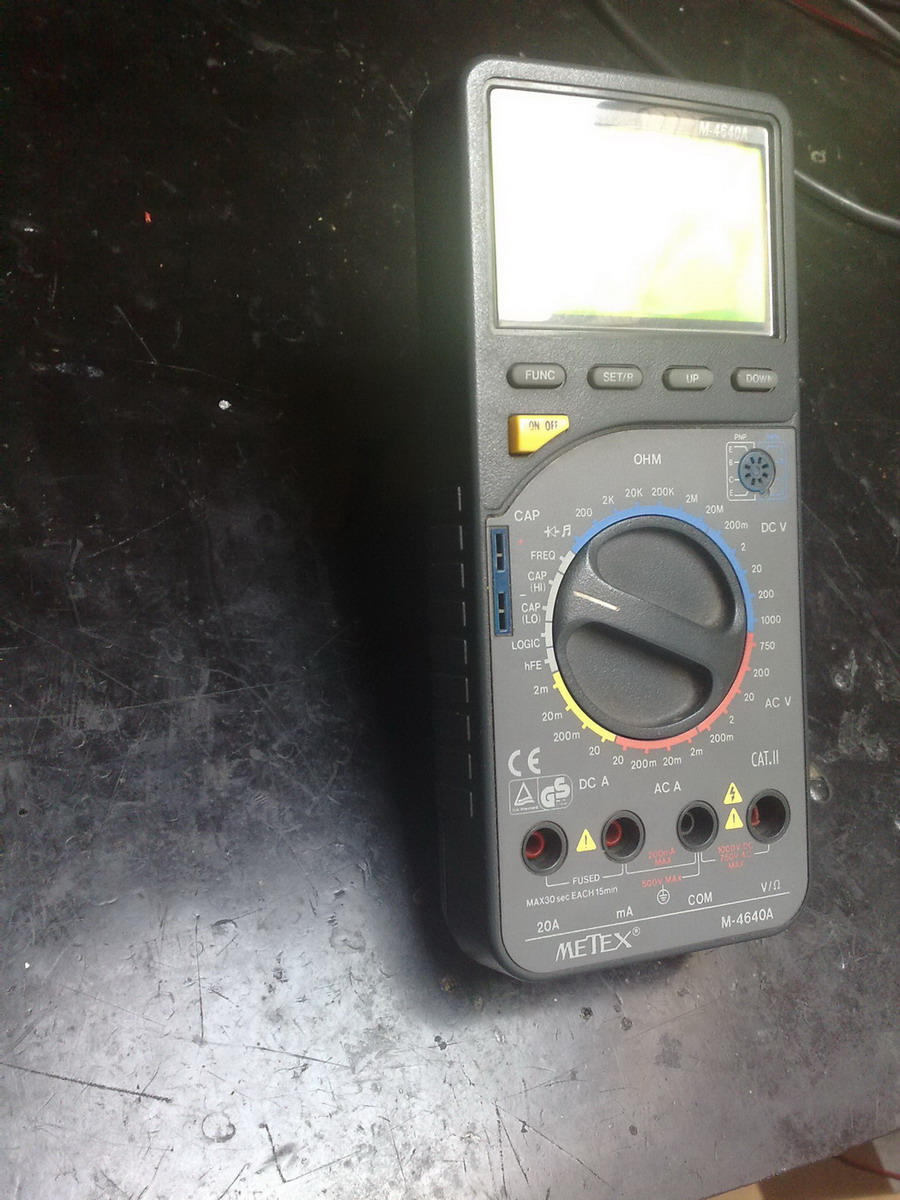

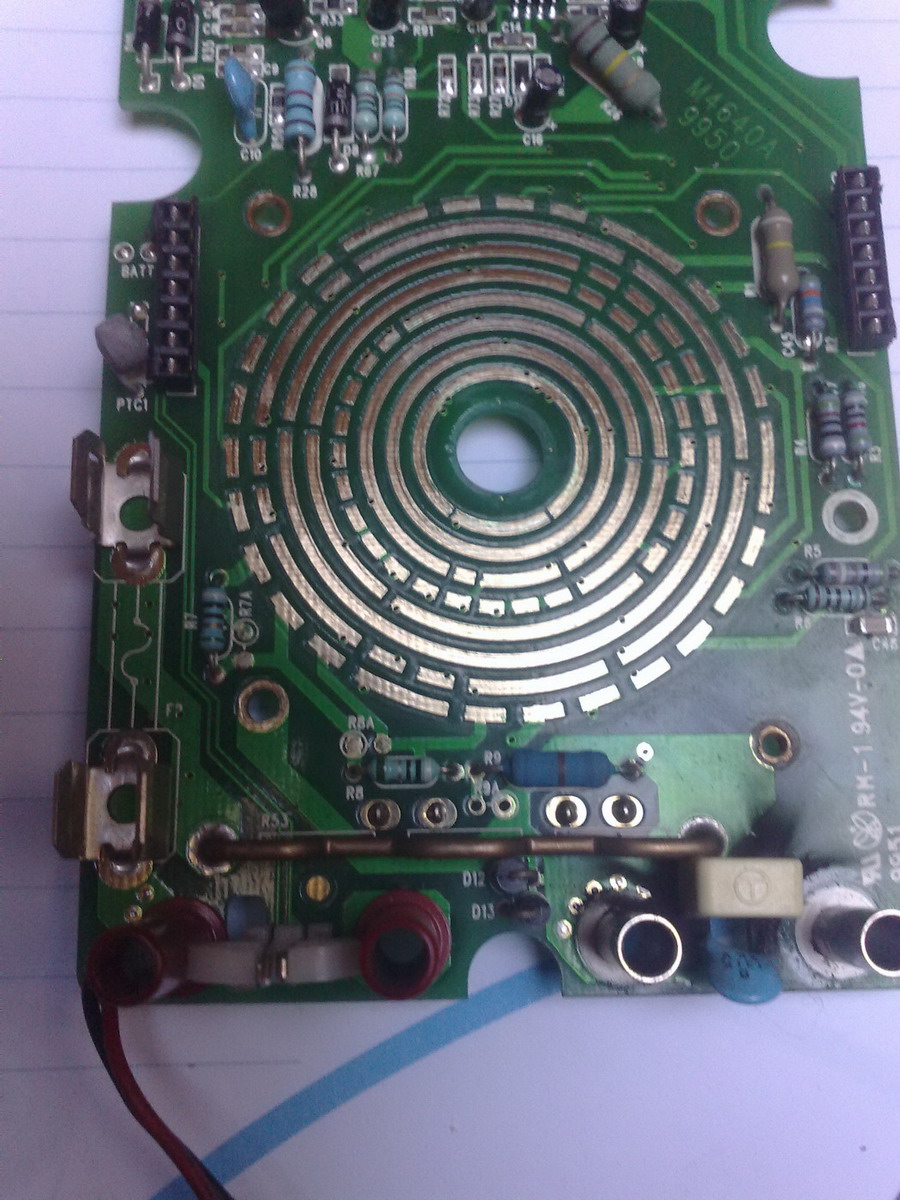

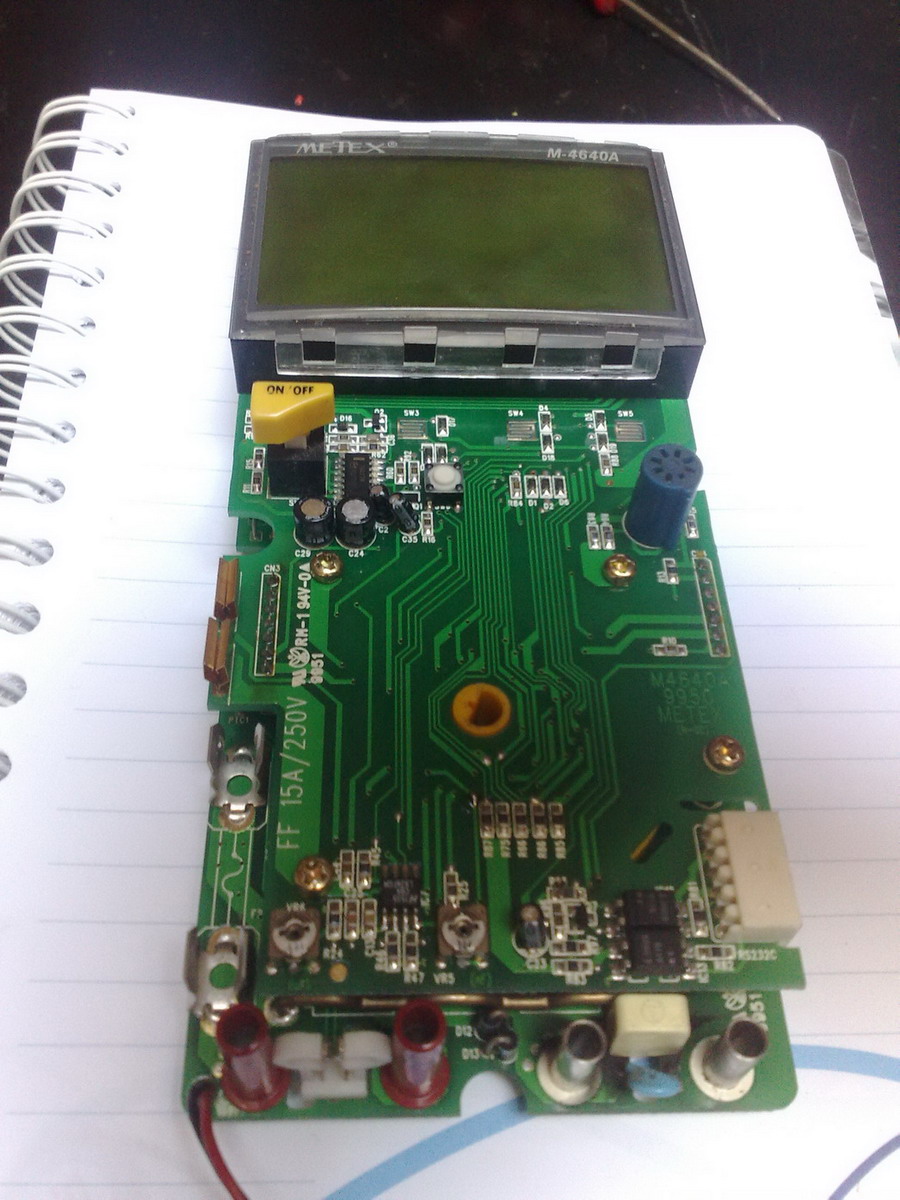

Evo prikacio sam slike. Svaki savet je dobro dosao. Hvala!

[Damiru]

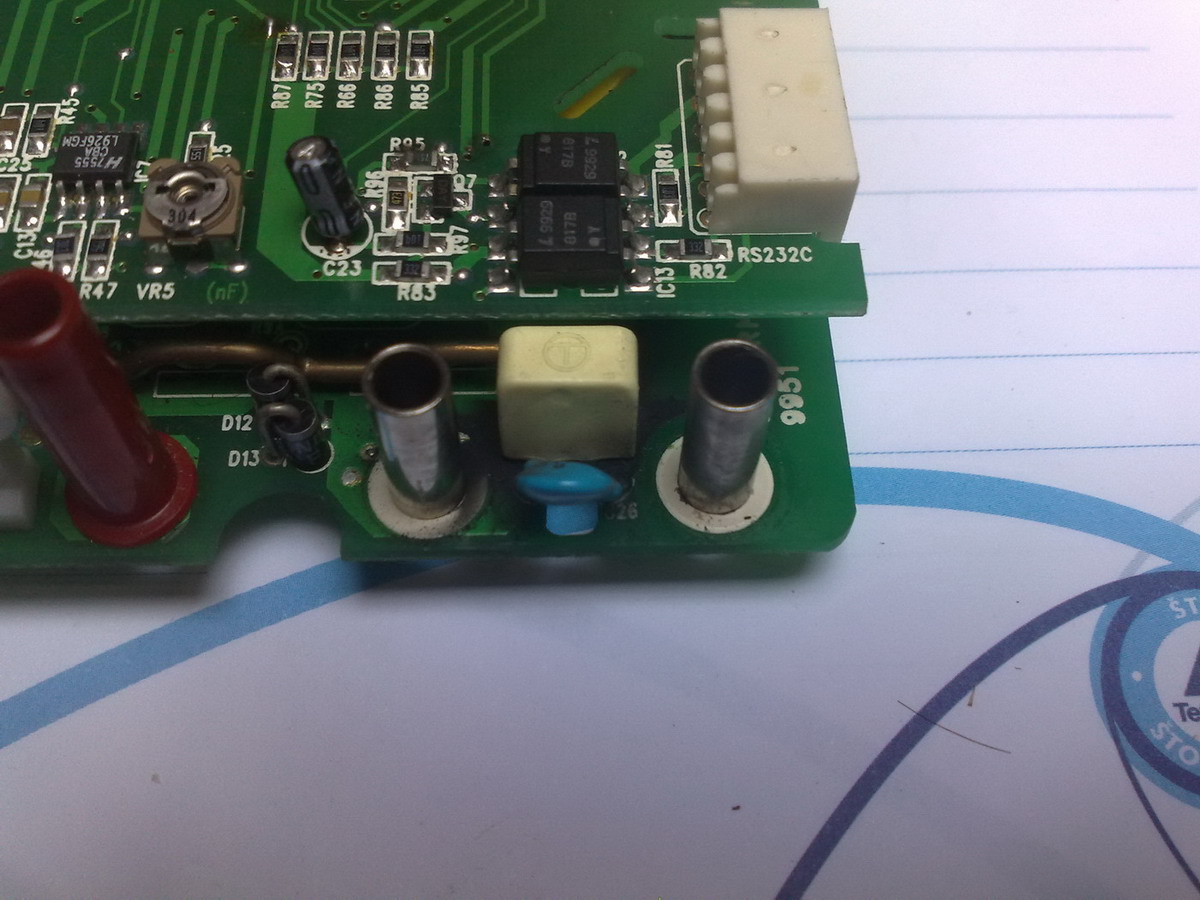

Jedino što mi trenutno pada na pamet je da štampu očistite nitro razređivačem (pomoću četkice) i dobro osušite. Pažljivo uklonite svu preostalu garež. ne znam koja je funkcija belog elementa, pored kondenzatora (da li je neki varistor ili drugi vid zaštite). Pretpostavka je da je i on nastradao, ali ne bi trebalo da zbog njegove neispravnosti instrument ne daje znake života.

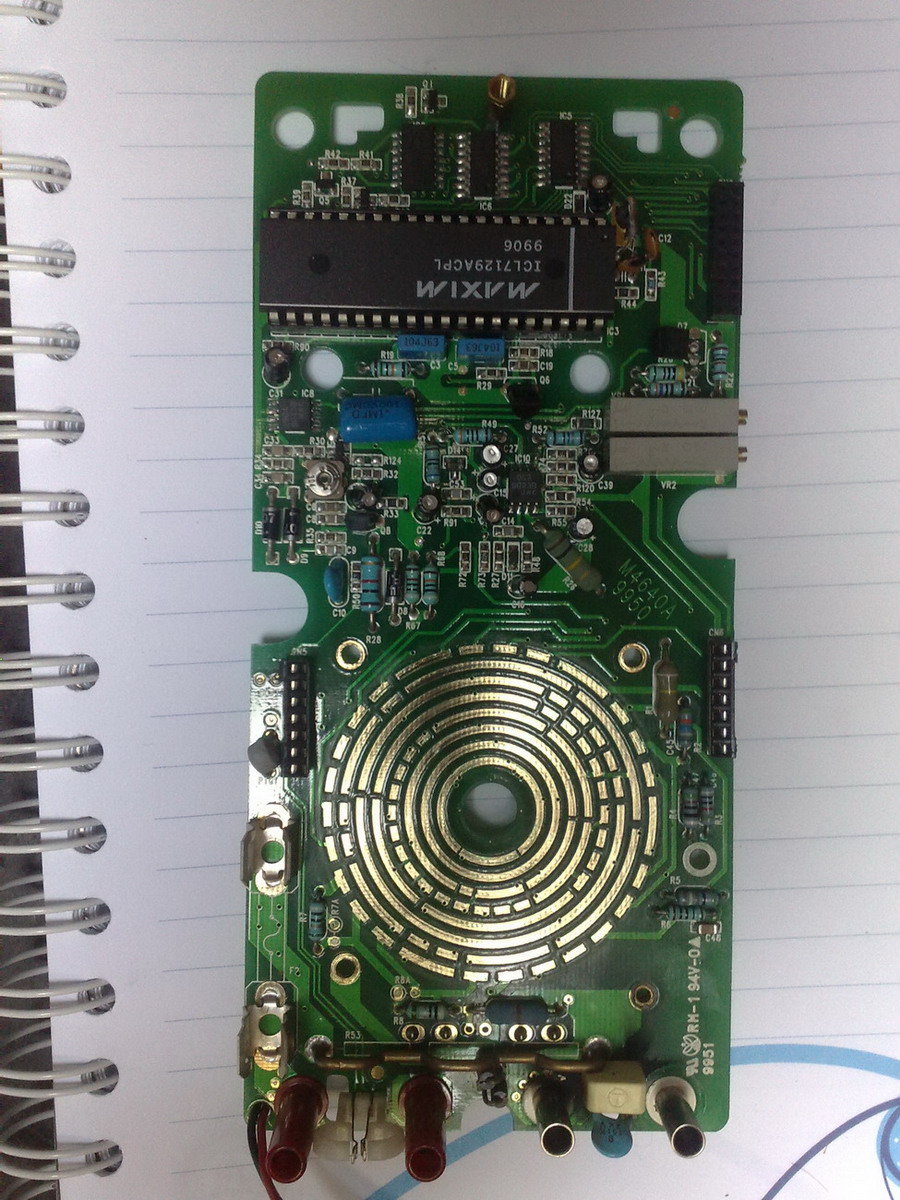

Drugo, pokušajte METEX da prebacite na omski opseg, pa pomoću drugog instrumenta izmerite da li na izlazima METEX-a postoji napon između COM i V/Ω. Možda je samo stradao drajver za displej (ICL7129ACPL), mada po ovoj gareži deluje da ga je neko spojio na visoki napon... I da je nažalost otišao u večna lovišta...
Videćemo šta drugi kažu...

[fanzo]

Operi garež i proveri varničare i plavi varistor. Možeš da ih izvadiš za probu, instrument i bez njih treba da radi !!! Oni su tu da zaštite instrument od ozbiljnijih kvarova. Pogledaj i onaj beli elemenat - varničar !
Možeš sve da ih izvadiš i probaš da li radi. Posle možeš da kupiš nove zaštitne elemente ili da koristiš instrument i bez njih, ali sledeći put ga ništa neće zaštititi.
Procesor retko crkava, ali može da se desi.
Pregledaš tanke vodove, da nije koji u prekidu.
Moj metex je preživeo par manjih udara i nakon 15 god još uvek fercera ..

[proelekto]

Hvala na savetima! Probe vrsim cim dodjem sa posla. Pozz!

[proelekto]

Pronasao sam par smd otpornika koji su izgoreli a oznake ne vidim. Nisam uspeo na netu da nadjem shemu da bih mogao da saznam vrednosti. Ako neko ima podatak vise nek salje. Pozzz!
