display na Sony XR-C750RDS(reseno)

[bursach]

Imam doticni auto kasetofon kojem se skida prednja ploca sa displejom. Kad vratim plocu na displeju nema nista, ubacim kasetu, elektronika je prihvati a taster za izbacivanje kasete treba 3 puta da pritisnem da bi izbacio kasetu. Ali i dalje ne mogu da komandujem uredjajem jer displej ne radi. Jel ima neko servisno uputstvo za ovaj model? I da,raspored ulaznih konektora.
Pozdrav.

[nec]

napisi odakle si imas u Bugarskoj displeje vtora upotreba 15 leva
http://forum.eshop.bg/viewtopic.php?p=1 ... eb64d24056
za raspored ulaznih konektora slikaj ako mozes prikljucak

[bursach]

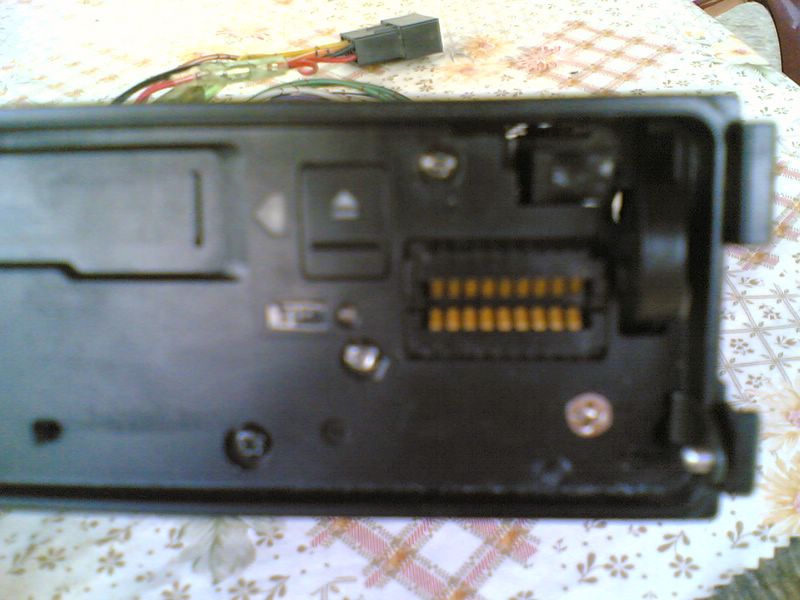

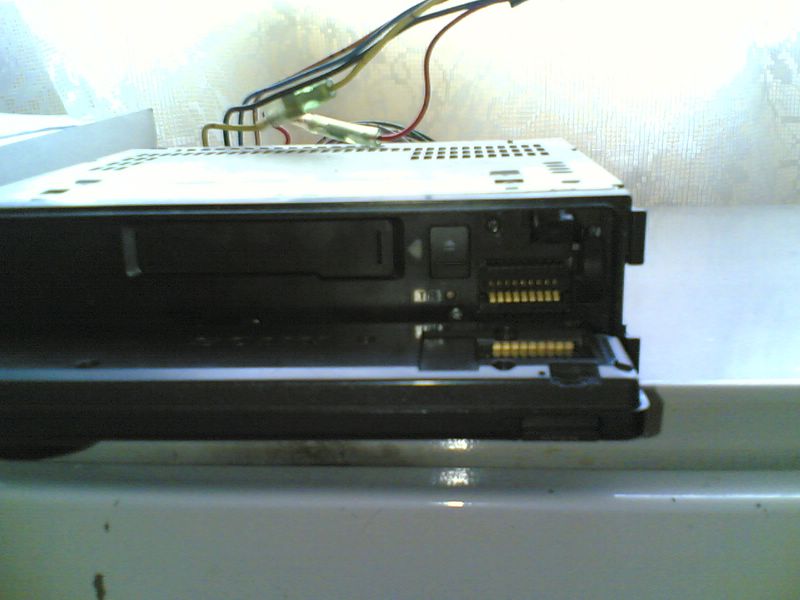

Ja sam iz Valjeva, i znam da je displej radio negde je kontakt gubio pa je moralo jace da se pritisne. onda je moj brat pri demontazi kasetofona iz auta, poodvrtao neke srafove na kasetofonu (kad se skine displej na strani ulaznih konektora) misleci da ce tako skinuti kasetofon, ali se pokazalo da nije bilo potrebe da se odvrcu. Neki srafovi su se "izlizali" pa nisam mogao da ih skinem ili ponovo zasrafim. Slikacu i konektor i zadnju stranu displeja popodne/predvece kad dodjem sa posla pa cu uploadovati ovde. Hvala na odgovoru.

[nikola]

Imas nesto ovde, pogledaj:

http://archive.espec.ws/server1/manuals/Audio/Sony/XR/

[buzdumra]

a da svratis malo do nekog kolege
dali se bavis ovim poslom? ili pokusavas nesto uradit sam
mozda je razbijen displej
mozda nisi dobro povezo napajanje
mozda nesto nije u redu

[bursach]

Da nosim u servis je krajnja opcija, za sada pokusavam nesto da uradim sam. I da, itekako se bavim elektronikom, samo sto nisam imao dodira sa auto kasetofonima a i u guzvi sam sa vremenom pa me to malo ogranicava. Displej nije razbijen sigurno, a sto se tice povezivanja, to je moguce, jer sam uspeo da provalim da je zuta + a crna -, ima tu jos nekih zica za koje ne znam za sta sluze, zato sam i trazio raspored konektora sa zadnje strane ali onog gde je napajanje, drugo je verovatno za zvucnike. Ovi user manuali sto mi je Nikola dao link mogu biti od pomoci.

Javljam se cim nesto uradim, iskreno se nadam da treba jos nesto da se poveze pa ce proraditi. :)

[nec]

koji je od ovih konektora


[bursach]

Sony 5. bi trebalo da bude, to je konektor za displej kad se zatvori na auto radiu,. Meni jos trebaju oni konektori za prikljucenje napajanja pozadi , taj raspored ako imas ne bi bilo lose.... :).
Pozdrav

[nec]

to su svi prikljuchci za povezivanja radija otpozadi (vishe modela) sony 5 evo rasporeda
1 - GND 2 - upr. antena 3 - --- 4 - --- 5 - zvučnik RR- 6 - zvučnik RR+ 7 - --- 8 - zvučnik LR+ 9 - zvučnik LR- 10 - +12V akumulator 11 - +12V 12 - upr. pojačalo 13 - TEL MUTE 14 - --- 15 - zvučnik RF- 16 - zvučnik RF+ 17 - zvučnik LF+

[buzdumra]

ajd uslikaj konektor za napajanje

Meni jos trebaju oni konektori za prikljucenje napajanja pozadi

nemoj nista dirat dok neuslikas

[bursach]

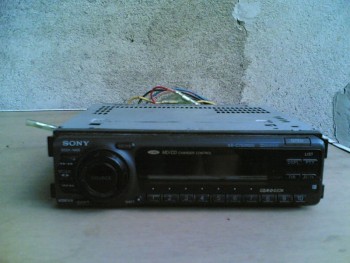

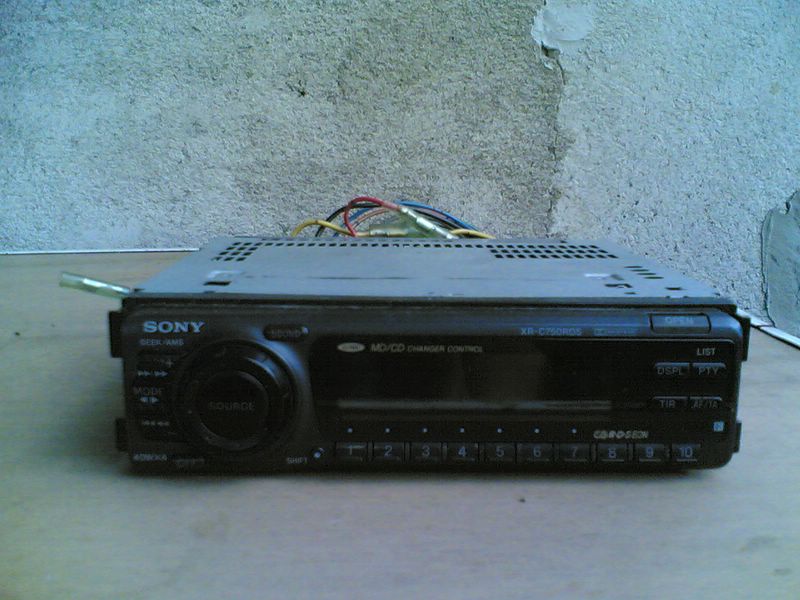

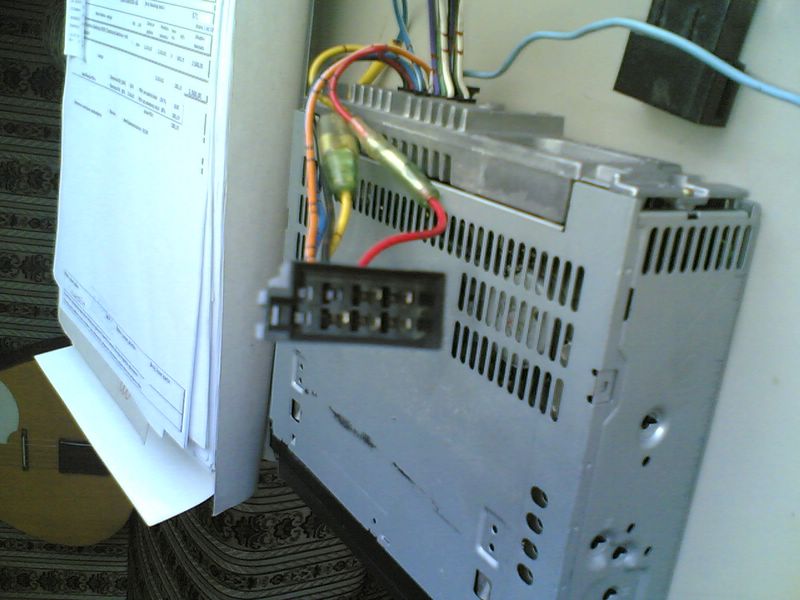

Evo da se lakse sporazumemo, slikano je telefonom pa je slabije rezolucije. Nadam se da se vidi pristojno.

[nec]

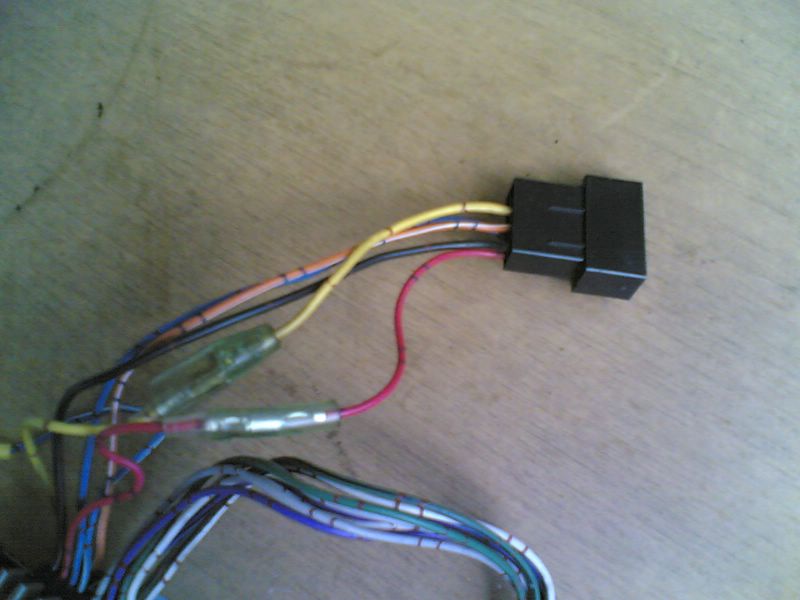

to je univerzalni konektor Zuta i crvena zica ide na +12V ovako kao sto su odvojene (na slici) je zato da mozes ugasiti radio preko kontakt brave, ako ih kratkospoish radio se gasi iz njegovog prekidaca
crna je na GND masa
drugi konektor je za zvucnike pozz
PS ako je nesto nejasno da napisem po bojama sa oba konektora

[buzdumra]

da sad je lakse
dobro je nec napisao
crvena i zuta su +12v
crna- masa
ako se neupali onda ide rasturanje prednje ploce u parcice ( heheee imao sam tako nesto klinci stavili dinar na kontakte kad su otvorili plocu )

[bursach]

Ok, hvala ljudi, sutra popodne/predvece cu da probam pa se javljam da li sam rasturio displej ili je proradilo.

[bursach]

Braco, proradilo bez problema, ipak nisam znao taj raspored konektora pozadi ! Zahvaljujem na pomoci svima. Srdacan pozdrav.
