DODATNI USB[RESENO]

Post napisao nec » 30 Sep 2008, 19:00

Naime imam ovakav problem.
Na prednjoj strani kucista imam prikljucak za dodatni USB. Maticna ploca je ECS K7VZA i ima ovakav konektor za povezivanje dodatnoga USB-a
slika
za ploce sa cetiri pina znam da je raspored
1 VCC
2 DATA-
3 DATA+
4 GND
ali za ovaj prikljucak nisam nasao nikakav podatak po merenju sam ustanovio da je PIN
1 VCC
2 ?
3 ?
4 ?
5 GND
ako neko ima shemu za ovaj konektor neka postavi pozzz
Zadnja izmena: nec, dana 03 Okt 2008, 02:02, ukupno menjano 2 puta.
Kad zamenimo ideje svi imamo duplo vise ideja

Avatar
milan
gxu
gxu
Postovi: 5723
Pridružen: 19 Avg 2006, 22:38
Lokacija: NOVI SAD

Re: DODATNI USB

Post napisao milan » 30 Sep 2008, 21:19

http://ngok.net/pc/it/add_usb.html
Otvori i one druge linkove sa te html stranice

Avatar
nec
gxu
gxu
Postovi: 4951
Pridružen: 17 Okt 2007, 22:15
Location: Makedonija, Strumica
Phone number: 0038978425778
Specialty: tv-multimedia
Kontakt:

Re: DODATNI USB

Post napisao nec » 30 Sep 2008, 21:37

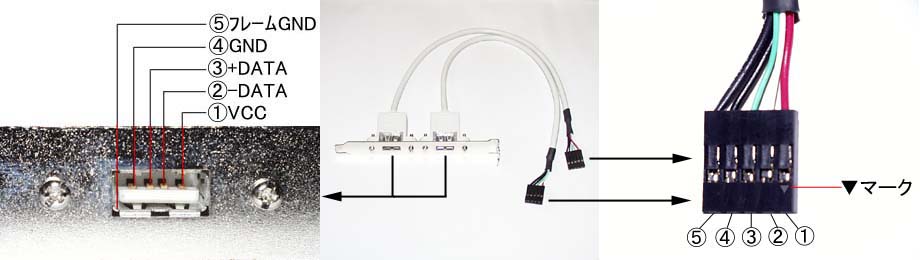

neznam sta da uradim da ne bih sprzio USB STICK jer kako je napisano na ovoj slici masa je na pin4 dok sa merenjem na MB GND(kratak spoj) mi pokazuje na pin5. Ima li nekakve sanse da ostetim STICK ako ne povezem kako treba
PS jos da dodam da kod mene nije ceo konektor vec je svaka veza sa posebnom izolacijom i ima ih 4(cetiri) koji su obelezeni koji je sta
Prilog
Kad zamenimo ideje svi imamo duplo vise ideja

Avatar
Stolle
Site Admin
Site Admin
Postovi: 24427
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: DODATNI USB

Post napisao Stolle » 30 Sep 2008, 21:39

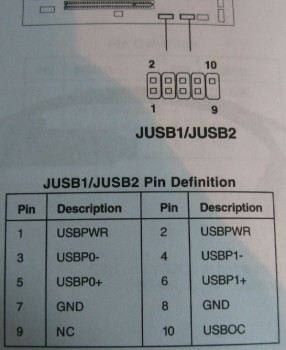

Evo kako je na mojoj ploči MS-6566E :
Prilog
"29 poslednjih dana u mesecu je najteže"

Avatar
buzdumra
gxu
gxu
Postovi: 6540
Pridružen: 22 Okt 2006, 20:14
Location: srbija

Re: DODATNI USB

Post napisao buzdumra » 30 Sep 2008, 21:50

na svim plocama to je isto :pivopije:
proradijo mi net zahvaljujuci fanzi

Avatar
nec
gxu
gxu
Postovi: 4951
Pridružen: 17 Okt 2007, 22:15
Location: Makedonija, Strumica
Phone number: 0038978425778
Specialty: tv-multimedia
Kontakt:

Re: DODATNI USB

Post napisao nec » 30 Sep 2008, 21:59

Stole to sto si napisao je OK ali se odnosi na P4 ploce (na drugi kompjuter koji imam P4 imam bas taj raspored) ali na ovaj koji sam postavio u prvom postu ide od 1-5 pa posle ide obrnutim redom
1-2-3-4-5
10-9-8-7-6
e sad veze mereni sa UNIMEROM su ovako
1VCC,2?,3?,4?5GND
10GND,9?,8?,7?,6VCC
znaci napravljeno je za celi konektor kao sto je postovao @Milan ali jedino me buni GND ovde pise da je na pin4, a na instrument mi pokazuje pin5 u odnosu na GND povezen sa napajanja
Kad zamenimo ideje svi imamo duplo vise ideja

Avatar
nec
gxu
gxu
Postovi: 4951
Pridružen: 17 Okt 2007, 22:15
Location: Makedonija, Strumica
Phone number: 0038978425778
Specialty: tv-multimedia
Kontakt:

Re: DODATNI USB

Post napisao nec » 30 Sep 2008, 22:07

Sad imam novu situaciju
povezao sam po rasporedi od 1-4 i ugurao STICK (na svoj rizik :lala: ) komjuter je prepoznao novi ured ali pokazuje MALFUNCTIONED(gresku) ne prepoznaje koji ured je na USB sta dalje
Kad zamenimo ideje svi imamo duplo vise ideja

Avatar
Stolle
Site Admin
Site Admin
Postovi: 24427
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: DODATNI USB

Post napisao Stolle » 30 Sep 2008, 22:10

Ajde pogledaj i ovo ovde.Zadnji dole.
http://www.usbman.com/Guides/BelkinMoth ... sembly.htm
"29 poslednjih dana u mesecu je najteže"

Avatar
nec
gxu
gxu
Postovi: 4951
Pridružen: 17 Okt 2007, 22:15
Location: Makedonija, Strumica
Phone number: 0038978425778
Specialty: tv-multimedia
Kontakt:

Re: DODATNI USB

Post napisao nec » 30 Sep 2008, 22:15

Stole to je taj :pivopije: ali sad neznam dal je nesto problem oko drajvera jer kako sam napisao nece pa nece .Probao na vishe nacina a kompjuter mi izbacio poruku zameni DEVICE a STICK radi na zadnju stranu prikljucka
Kad zamenimo ideje svi imamo duplo vise ideja

Avatar
buzdumra
gxu
gxu
Postovi: 6540
Pridružen: 22 Okt 2006, 20:14
Location: srbija

Re: DODATNI USB

Post napisao buzdumra » 30 Sep 2008, 22:20

mislim da nemogu da budu drajveri u pitanju nikad nisam imao problema sa tim
i 5pin se nekaci nigde
proradijo mi net zahvaljujuci fanzi

Avatar
nec
gxu
gxu
Postovi: 4951
Pridružen: 17 Okt 2007, 22:15
Location: Makedonija, Strumica
Phone number: 0038978425778
Specialty: tv-multimedia
Kontakt:

Re: DODATNI USB

Post napisao nec » 30 Sep 2008, 22:35

Ma probao sam skoro sve samo ispisuje DEVICE NOT RECOGNISED i UNCNOWN DEVICE neznam sta da pokusam jos
Kad zamenimo ideje svi imamo duplo vise ideja

Avatar
buzdumra
gxu
gxu
Postovi: 6540
Pridružen: 22 Okt 2006, 20:14
Location: srbija

Re: DODATNI USB

Post napisao buzdumra » 30 Sep 2008, 22:45

pa vidi za usb imas 4 zice
dve za napajanje +,-.
i dve data +,-
e sad ako si dobro spojio napajanje mozda si okreuo data ... ako je konektor na bockanje
a ovo sa drajverima sta god pise da pise ja neverujem jer recimo kupis novu plocu i stavis nov hard i kliknes u biosu... i sa usb ide boot tako da usb konektor ja smatram kao da je ide ili sata kabal
proradijo mi net zahvaljujuci fanzi

Avatar
nec
gxu
gxu
Postovi: 4951
Pridružen: 17 Okt 2007, 22:15
Location: Makedonija, Strumica
Phone number: 0038978425778
Specialty: tv-multimedia
Kontakt:

Re: DODATNI USB

Post napisao nec » 30 Sep 2008, 22:54

sad na predlog @buzdumra sam promenio veze na DATA kablovima i opet nije proradilo, e ovo vreme sam usao u sistem propertis i otkrio da ova dav ulaza nemaju resursi (nepise ih u sistemskih resursa) kao sto pise za druga dva koja se nalaze pozadi, znaci sistem ih vidi ali nemaju nikakve veze sa softverom
Kad zamenimo ideje svi imamo duplo vise ideja

Avatar
fanzo
Site Admin
Site Admin
Postovi: 20507
Pridružen: 02 Avg 2006, 06:41
Location: Bački Petrovac, Srbija
Phone number: 0038121781575
Specialty: tv-multimedia
Lokacija: Bački Petrovac
Kontakt:

Re: DODATNI USB

Post napisao fanzo » 30 Sep 2008, 23:02

Našao sam manual od tvoje ploče ,ali je toliko jadno opisan....nema podataka o rasporedu pinova za dodatni USB.
Postoje varijante gde 4 pin nije nigde spojen ...ustvari jedan od tih 5 pinova kod tebe nije spojen nigde..a u drugom redu isto samo naopačke.
Ako imaš produžni kabel izbaci ga pa onda probaj stik ...kabel samo do pola metra dužine, jer i ovo može biti razlog ne prepoznavanja.
Svakodnevno usavršavanje je bolje od zakasnelog savršenstva

Avatar
nec
gxu
gxu
Postovi: 4951
Pridružen: 17 Okt 2007, 22:15
Location: Makedonija, Strumica
Phone number: 0038978425778
Specialty: tv-multimedia
Kontakt:

Re: DODATNI USB

Post napisao nec » 30 Sep 2008, 23:08

ne znam za kakav kabel mislis ali ovde kod mene prikljucci se nalaze na samom kucistu (dolaze sa kuciste) zadni USB prikljucci rade sad sam hteo da ne izvlacim kompjuter stalno da povezem konektore koje imam napred (idu komplet sa kablovima unutar kucista) i oni nece da rade
Kad zamenimo ideje svi imamo duplo vise ideja

Avatar
fanzo
Site Admin
Site Admin
Postovi: 20507
Pridružen: 02 Avg 2006, 06:41
Location: Bački Petrovac, Srbija
Phone number: 0038121781575
Specialty: tv-multimedia
Lokacija: Bački Petrovac
Kontakt:

Re: DODATNI USB

Post napisao fanzo » 30 Sep 2008, 23:32

Neke matične ploče zahtevaju operativni sistem XP SP1 pa tek onda proradi USB2 ..posavetuje se sa dokumentacijom za ploču ..sad ću ti nađem link
Klikni samo na Europe http://www.ecs.com.tw/ECSWebSite/Downlo ... 82&LanID=0
Svakodnevno usavršavanje je bolje od zakasnelog savršenstva

Avatar
SaleSk
___
___
Postovi: 933
Pridružen: 04 Nov 2006, 21:08
Location: Skopje
Warranty service: Siemens, Konica Minolta, Kodak, B Braun, Dade Behring, Johnson & Johnson, Drew, TerumoBCT
Kontakt:

Re: DODATNI USB

Post napisao SaleSk » 01 Okt 2008, 08:22

Mislim da je nesto cudno na tvojoj ploci...Na ovom linku koj je fanzo dao lepo pise u manualu...Tvoja ploca podrzava 2 USB porta....Cudi me to sto ti neprepoznaje uredjaj...to moze da je problem ako nije u biosu ukljuceno da ti rade svi USB portovi...Znaci proveri BIOS za svaki slucaj....Trebalo bi da radi...
Dusevni bolesnik nikada ne napada bez razloga. U tome se razlikuje od normalnih ljudi.

Avatar
nec
gxu
gxu
Postovi: 4951
Pridružen: 17 Okt 2007, 22:15
Location: Makedonija, Strumica
Phone number: 0038978425778
Specialty: tv-multimedia
Kontakt:

Re: DODATNI USB

Post napisao nec » 01 Okt 2008, 13:08

@SaleSk
nije ni to BIOS sam proverio jos na pocetku , da kazem da proverom sa EVEREST daje ka komunikacija ne radi izmedju ova dva ureda i ploce dok sa zadnje strane je OK, sad jedno preostaje da izvucem kabel sa zadnje strane. Ipak hvala svima na pomoci i predlozima :pivopije:
Kad zamenimo ideje svi imamo duplo vise ideja

Avatar
buzdumra
gxu
gxu
Postovi: 6540
Pridružen: 22 Okt 2006, 20:14
Location: srbija

Re: DODATNI USB[ODUSTAO]

Post napisao buzdumra » 01 Okt 2008, 14:43

moguce da nevalja ploca
proradijo mi net zahvaljujuci fanzi

Hakim Bej
_
_
Postovi: 13
Pridružen: 05 Avg 2008, 02:58
Location: Beograd
Specialty: computers
Lokacija: serviskompjutera.com

Re: DODATNI USB[ODUSTAO]

Post napisao Hakim Bej » 03 Okt 2008, 00:15

1.vcc
2. prazno - not connected
3. data-
4. data+
5. gnd

Drugi red isto.
