Benq G2010WA (RESENO)

Post napisao DjIvan » 04 Apr 2013, 15:53

LCD MONITOR
PROIZVOĐAČ:Benq
MODEL: G2010WA
MAINBOARD: 491311300100R
PANEL:M201EW02 V.8
SMPS:491311400100R
SIMPTOMI: Beo ekran
OPIS KVARA i PREDUZETE RADNJE:Monitor je nakon ukljucenja upalio pozadinsko osvetljenje.Ne reaguje na dugmice osim na on/off.Znaci kad ga upalim dobijem beo ekran,nakon par sekundi ugasi osvetljenje i upali ponovo nakon 2s.Tako stoji dok se ne ugasi na taster on\off.Iz napajanja imam sve napone 2x5v,brightness i on\off.Na samom panelu,odnosno osiguracu imam 1.7v a kad izvadim flat,na flatu imam 5v.Sumnjam na sam panel,ali bih voleo potvrdu iskusnijih kolega.
Hvala.
Zadnja izmena: DjIvan, dana 04 Apr 2013, 22:49, ukupno menjano 1 put.

Avatar
vlatkocopa
gx
gx
Postovi: 3449
Pridružen: 04 Jun 2008, 22:41
Location: Makedonija-Kumanovo
Contact person: Vlado
Phone number: 0038931420808
Specialty: tv

Re: Benq G2010WA

Post napisao vlatkocopa » 04 Apr 2013, 16:18

Vecina monitora kad se upale pokazu logo firme (koje Vi ne mozete da vidite posto je beo ekran)ugase na sekund i produze sa normalnim radom.Tipujem Na T-CON.
Za sjaj u očima, rumenilo u licu i lepršav hod - koristite kozmetiku -Šljivovica a moze i domaca jabukovaca ..:))

DjIvan
_
_
Postovi: 84
Pridružen: 27 Nov 2007, 03:08
Lokacija: Beograd

Re: Benq G2010WA

Post napisao DjIvan » 04 Apr 2013, 16:27

Pretpostavio sam da je to ali reko da opisem lepo.Da li bi mogli malo blize da mi pojasnite?
Nemaš dozvole za preuzimanje priloga dodatih postu.

Avatar
vlatkocopa
gx
gx
Postovi: 3449
Pridružen: 04 Jun 2008, 22:41
Location: Makedonija-Kumanovo
Contact person: Vlado
Phone number: 0038931420808
Specialty: tv

Re: Benq G2010WA

Post napisao vlatkocopa » 04 Apr 2013, 17:23

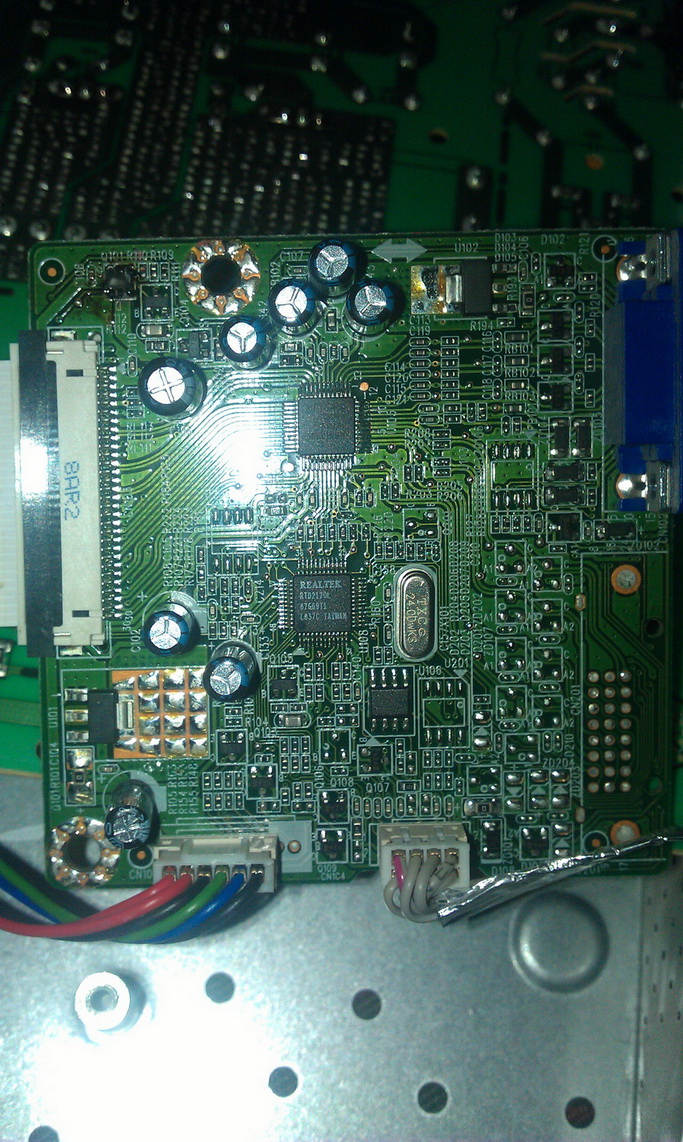

Koliko sam uspeo da vidim na slici ovo je Main Board,T-CON je obicno ispod zastitnog lima,u gornjem delu od monitora.
Za sjaj u očima, rumenilo u licu i lepršav hod - koristite kozmetiku -Šljivovica a moze i domaca jabukovaca ..:))

DjIvan
_
_
Postovi: 84
Pridružen: 27 Nov 2007, 03:08
Lokacija: Beograd

Re: Benq G2010WA

Post napisao DjIvan » 04 Apr 2013, 21:40

Problem je bio u T-CON-u,odnosno jedan blok je bio u kratkom spoju.E sada crklo je i napajanje na main bordu,odnosno jedan fet koji napaja T-CON.Zamenio sam ga dobio 5v,ali i dalje imam pad napona kad prikopacam panel.Kada dovedem eksterni napon od 5v. monitor normalno radi.Pomogla bi mi sema main borda ako je neko ima,posto ne radim monitore pa ne znam tacno kako signali idu.

Avatar
milan
gxu
gxu
Postovi: 5693
Pridružen: 19 Avg 2006, 22:38
Lokacija: NOVI SAD

Re: Benq G2010WA

Post napisao milan » 04 Apr 2013, 21:56

Sema
Nemaš dozvole za preuzimanje priloga dodatih postu.

DjIvan
_
_
Postovi: 84
Pridružen: 27 Nov 2007, 03:08
Lokacija: Beograd

Re: Benq G2010WA (RESENO)

Post napisao DjIvan » 04 Apr 2013, 22:51

Hvala kolege Milane i Vlatko.
Pozdrav!

Avatar
Stolle
Site Admin
Site Admin
Postovi: 22862
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: Benq G2010WA (RESENO)

Post napisao Stolle » 04 Apr 2013, 23:40

I kako si rešio nije ti palo na pamet da napišeš?

DjIvan
_
_
Postovi: 84
Pridružen: 27 Nov 2007, 03:08
Lokacija: Beograd

Re: Benq G2010WA (RESENO)

Post napisao DjIvan » 04 Apr 2013, 23:50

Pa napisao sam u prethodnom postu.Crkao je jedan fet,a posto nisam imao semu nisam znao koja oznaka je u pitanju,pa sam stavio prvi koji mi je pao pod ruku.Njega sam zamenio i monitor je proradio.

Avatar
Stolle
Site Admin
Site Admin
Postovi: 22862
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: Benq G2010WA (RESENO)

Post napisao Stolle » 05 Apr 2013, 00:36

Ne ide to baš tako. Ako su se ljudi potrudili da ti pomognu, treba i ti da se potrudiš da pravilno završiš temu. FET koji? Pozicija, oznaka? Sve ostalo je prepričavanje.

DjIvan
_
_
Postovi: 84
Pridružen: 27 Nov 2007, 03:08
Lokacija: Beograd

Re: Benq G2010WA (RESENO)

Post napisao DjIvan » 05 Apr 2013, 01:01

Izvinjavam se,nisam znao,bicu profesionalniji u buduce.
Na samom kucistu feta je oznaka 702,a to je 2N7002.Nalazi se na poziciji Q101.Zamenski koji sam prvobitno stavio nije mogao da gura panel.Zato sam i imao pad napona.
Nemojte mi zameriti i pozdrav.

Avatar
Stolle
Site Admin
Site Admin
Postovi: 22862
Pridružen: 12 Avg 2006, 23:35
Location: Srbija

Re: Benq G2010WA (RESENO)

Post napisao Stolle » 05 Apr 2013, 10:44

E, tako treba. :pivopije:
