Belinea 101715 (111717)

[srbax]

Zdravo svima,

ja uglavnom iz hobija popravljam monitore, pa mi treba mala pomoc.

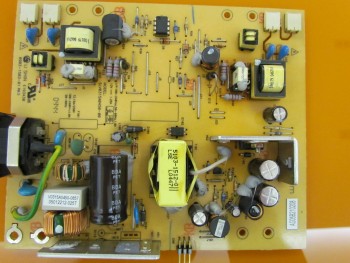

Na pomenutom monitoru imam u kratkom spoju mosfet (k2996), bridz i jednu losu smd zener diodu.
Problem sa diodom je taj sto nema nikakve oznake na sebi, osim zutog prstena i ne mogu da odredim koja je.
Da li neko ima semu ovog monitora,ili moze da odredi na osnovu mesta koja bi dioda mogla da bude u pitanju.
Dioda je na mestu Z101, gde ide i otpornik od 0.68 oma.
Da li je moguc rad kola i bez te diode?

[ahim]

Probaj ovde http://elektrotanya.com/belinea_101715. ... nload.html

[EDO_ZE]

Dioda izmedju G-ejta i S-oursa je 24V zener dioda.

[Deutschland-Service]

PDF za ic kolo ti moze puno reci.
