Samsung monitor 720N prestao sa radom - nema znakova zivota

[Spawn]

U pravu si, nema ljutnje taman posla, apsolutna mi je nepoznanica tv i monitori, nesto malo sam uklavirio sta i kako ali to je neki minimum..

Cisto me zanima gde sam to pogresio posto ja mislim da nisam..

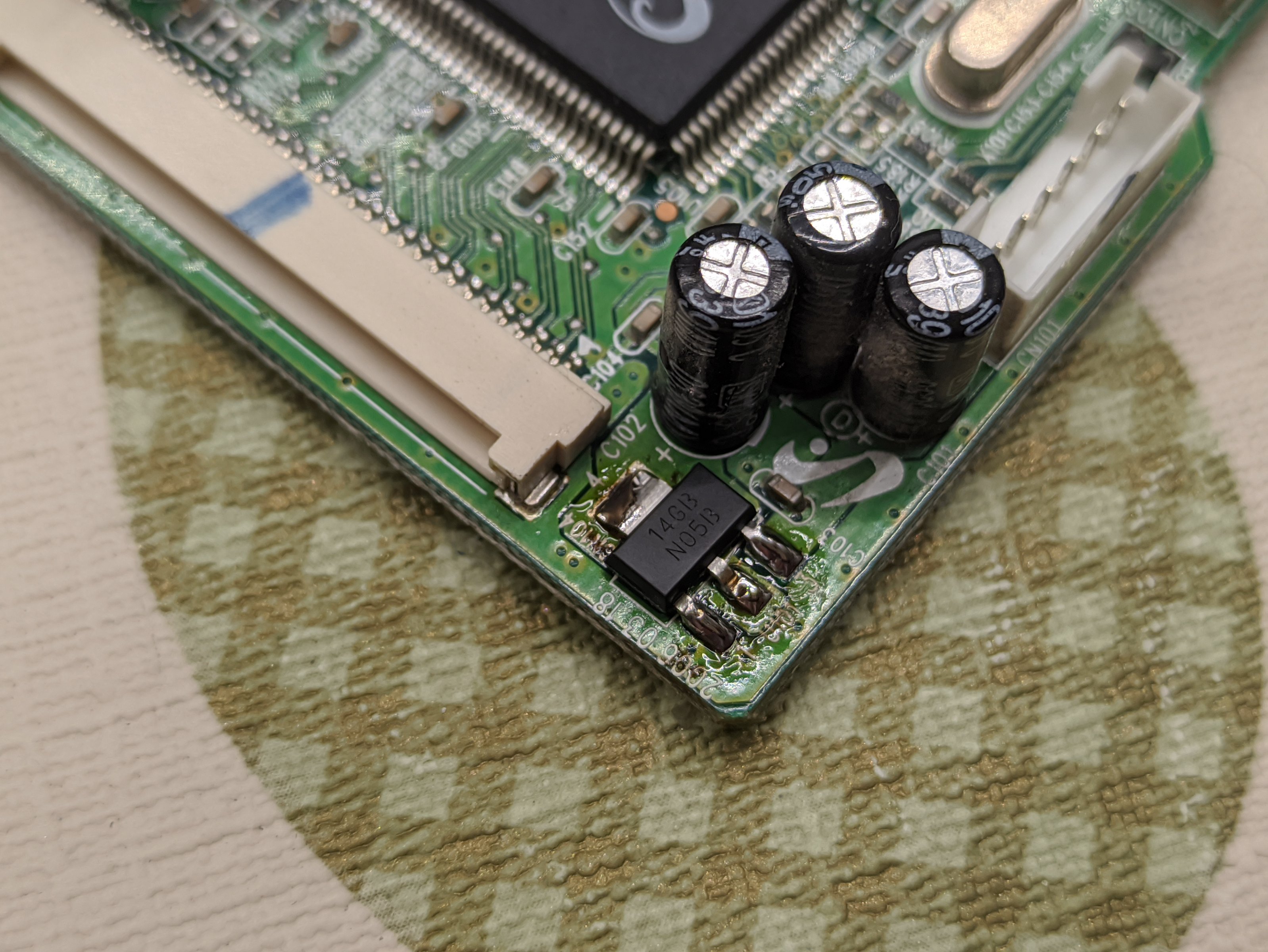

Skinut je sa pcb-a, dovedeno je ovako upravo kao sa slike, ne vidim sta sam to mogao da sprzim i kako jer sam uradio kako i treba.. on daje na taj nacin 4.37v kako sam i napisao.

[alexa_pg]

...Cisto me zanima gde sam to pogresio posto ja mislim da nisam..

Ne znam jesi li gdje pogriješio ili nisi.
U jednom od tvojih prethodnih postova napisao si da iz stepena za napajanje imaš 5V a na izlazu iz stabilizatora 1.39V i konstatovali smo da to nije u redu. Ako je stabilizator 3.3V na izlazu mora biti tačno toliki napon.
Onda si ti skinuo stabilizator i na njegov ulaz (ako si povezao kao na slici) doveo 5V a na izlaz dobio 4.37V što opet nije dobro.
Gdje je greška? Mi koji smo sa strane ne možemo znati. U oba slučaja napon na izlazu iz kola nije dobar.
Predlog je da to kolo ne vraćaš nazad već da kupiš novo i njega ugradiš.

[Spawn]

Upravo tako.. Niti sam sta mogao sprziti niti pokvariti, unimer pokazuje takve brojke koje sam napisao, sad sta nije u redu...
Nista onda uzecu i stavicu LM1117IMP-3.3 posto ovaj as1117l-33 ne mogu naci, pa da vidim onda sta se desava.

[KASA1]

Stabilizator je svakako neispravan i potrebno ga je zamijeniti. Ovaj koji spominješ bi trebao biti identični LDO i adekvatna zamjena.

Da se nadovežem na dosad izneseno,... pisanje u ovom podforumu zahtijeva odgovarajuće znanje i kompetenciju pa upiti o tome kako testirati jedan LDO te da li mu je previše dovesti određenu struju na ulaz svakako tu ne spadaju i odgovor kolege urednika potom je bio sasvim logičan. Ovisno o daljnjem raspletu, vidjet ćemo što ćemo s ovom temom.

U čemu si pogriješio?... možda jedino u tome što nisi rekao da si stabilizator testirao van ploče.

[Spawn]

Daljni rasplet jeste da je danas stigao naruceni deo da je zamenjen i da je monitor back in business again.
Ja sa svojim totalnim nepoznavanjem materije sa monitorima i TV aparatima sam bio ubedjenja ako monitor nece uopste da se upali, znaci nema nikakvog avaza i zivota, da kvar mora biti na napajanju, sto sam danas video da nije tako i da je potrebno dobro poznavanje svake ploce prvenstveno cemu sluzi i sta ona kontrolise i daje pa onda sve ostalo..

[KASA1]

Možemo reči da je kvar bio u napajačkom dijelu matične ploče, tako da nisi bio u potpunosti u krivu.
Čestitke na uspješno završenom poslu!
