Samsung monitor 720N prestao sa radom - nema znakova zivota

[Spawn]

LCD-TFT MONITOR
FIRMA: Samsung
MODEL: 720N
MODEL DODATNO: LS17MJVKS/EDC
CHASSIS: 94V-0 E157925
MAINBOARD: x
PANEL: MT170EN01
T-CON BOARD: 94V-0 06432
INVERTER: x
SMPS: BN82-00178A


***************************************
SIMPTOMI:
Ne radi uopste.

DETALJAN OPIS KVARA i PREDUZETE RADNJE:

Monitor prosto prestao da radi. Ne daje uopste znake zivota, ne svetli ni lampica kada se ukljuci.
Pokusavam da lociram kvar na napajanju ali ne ide.. Do sada sam proverio sve otpornike i diode na ploci kao i kondenzatore ESR metrom na stampi, sve deluje da je u redu.
Mozda kvar i nije na napajanju.. Imam po 5V na oba pina za 5V, ali me zanima koliko treba da bude na ON/OFF pinu ?













Jedini problem koji sam primetio jeste da su ova dva pina spojena a ne bi trebala da budu, ali tako je bilo i verujem da je radio sa tim da to nije problem..

[alexa_pg]

Za sada nije važan pin za off/on. On služi da uključi pozadinsko svjetlo na ekranu. Inače je 3V3. Kad je greška do pozadinskog, obično se slika vidi pod jačim svjetlom,
Provjeri da li stepen za napajanje daje napone 12V i 5V

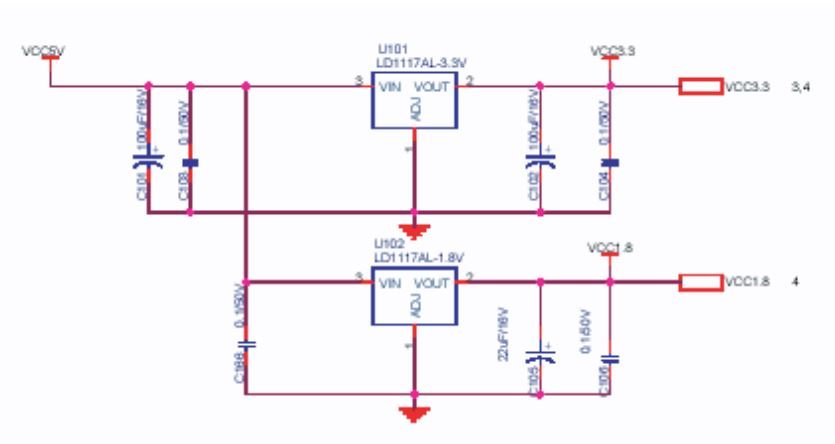

Taj napon od 5V se vodi na malu digitalnu ploču i tu imaš još dva stabilizatora napona i to
U101 na čijem izlazu treba da je 3V3
U102 na čijem izlazu treba da je 1V8

Provjeri te napone pa idemo dalje.
Ako nemaš šemu može se postaviti pa po njoj polako.

[CrazY_Milojko]

Pogrešan naslov teme, Samsung 720N monitor je u pitanju, ne LG, ali ostali podaci u prvoj poruci su OK.

Šema za Samsung 720N i nešto više od toga, link sa mog Dropbox-a:

https://www.dropbox.com/s/kcv6igs6ls86h ... n.rar?dl=0

...pa ako neko od kolega ima snage večeras da pogleda jer meni su oči odavno na pola koplja.

[alexa_pg]

...Samsung 720N monitor je u pitanju...

Ispravljen naslov

[Spawn]

Za u 101 i 102 sam se snasao oni daju :

101 = 1.39v
102 = 1.8v

Stepen za napajanje me buni gde se proverava..

Edit. Aha evo postavio je covek pa cu da probam Troubleshooting vidim da je ilustrovano kojim procesom ici.

[KASA1]

...Jedini problem koji sam primetio jeste da su ova dva pina spojena a ne bi trebala da budu, ali tako je bilo i verujem da je radio sa tim da to nije problem..

Koja dva pina?

[Spawn]

[CrazY_Milojko]

Verovatno misli na pinove 5 i 6 na U501, ovde u temi sedma slika po redu, ti pinovi i treba da su spojeni po šemi.

edit
Spawn je bio brži.

[Spawn]

Pa ne znam za semu, ali ako se uvelica slika i u501 jasno se moze videti da nisu spojeni..

https://www.shopjimmy.com/samsung-bn82- ... -inverter/

[KASA1]

Pinovi su ionako spojeni na istu štampu (negdje su prilikom montaže zaliveni skupa tinolom, negdje ne). To je u redu, ne zamaraj se s tim.

[CrazY_Milojko]

9_schematic-A3.pdf

...sa link-a koji sam postavio, strana 5 u pomenutom PDF-u. Jasno se po šemi vidi da pinovi 5 i 6 treba da su spojeni, isto kao i pinovi 7 i 8. Ne opterećuj se time, teraj dalje sa proverama.

[cubica]

mislim da treba da pređeš na MB, proveri napajanja na stabovima i evo i dampova, ako zatreba,
cuby

[alexa_pg]

Sve imaš tako da je sad sve na tebi.
Ono što se da vidjeti je da nešto nije u redu sa naponom 3V3. Kod tebe je 1V39

101 = 1.39v
102 = 1.8v

Da li neöto opterećuje taj napon te je umjeto 3V3 pao na nepuna 1.5V ili je neispravan sam stabilizator, to moraš provjeriti.

[CrazY_Milojko]

Kolega alexa_pg je primetio (a nama ostalima je promaklo) da U101 na izlazu daje bitno manji napon od očekvanih 3.3V, prvo to moraš da rešiš pre svega ostalog, ako uopšte i bude još nešto neispravno. U svakom slučaju skini U101 i proveri ga van kola.

[Spawn]

Ako dobro razumem jedini siguran nacin da se testira ovaj AS1117L-33 jeste da se skine sa stampe i da se dovede 5v na input i da izmerim da li ce biti na outputu 3.3v ?

[tiksi]

Dovedi mu za pocetak 5V iz proverenog napajanja , mozda te laze instrumenat ili je 5V u pikovima pa onda imas umanjene napone i na regulatorima napona.
Moguce je da je problem i dlje u napajanju. Mozes osciloskopom proveriti da nema pikova na 5V jer ako ih ima onda za posledicu imas umanjene napone 3V3 i 1V8.
Koliki je napon za invertor ?

[Spawn]

Nemam osciloskop, ali razumem sta hoces reci.
Nemam ni uslova da mu dovedem 5v jer nemam laboratorijsko napajanje..
Jedini nacin na koji mogu jeste neki stari punjac za telefon..

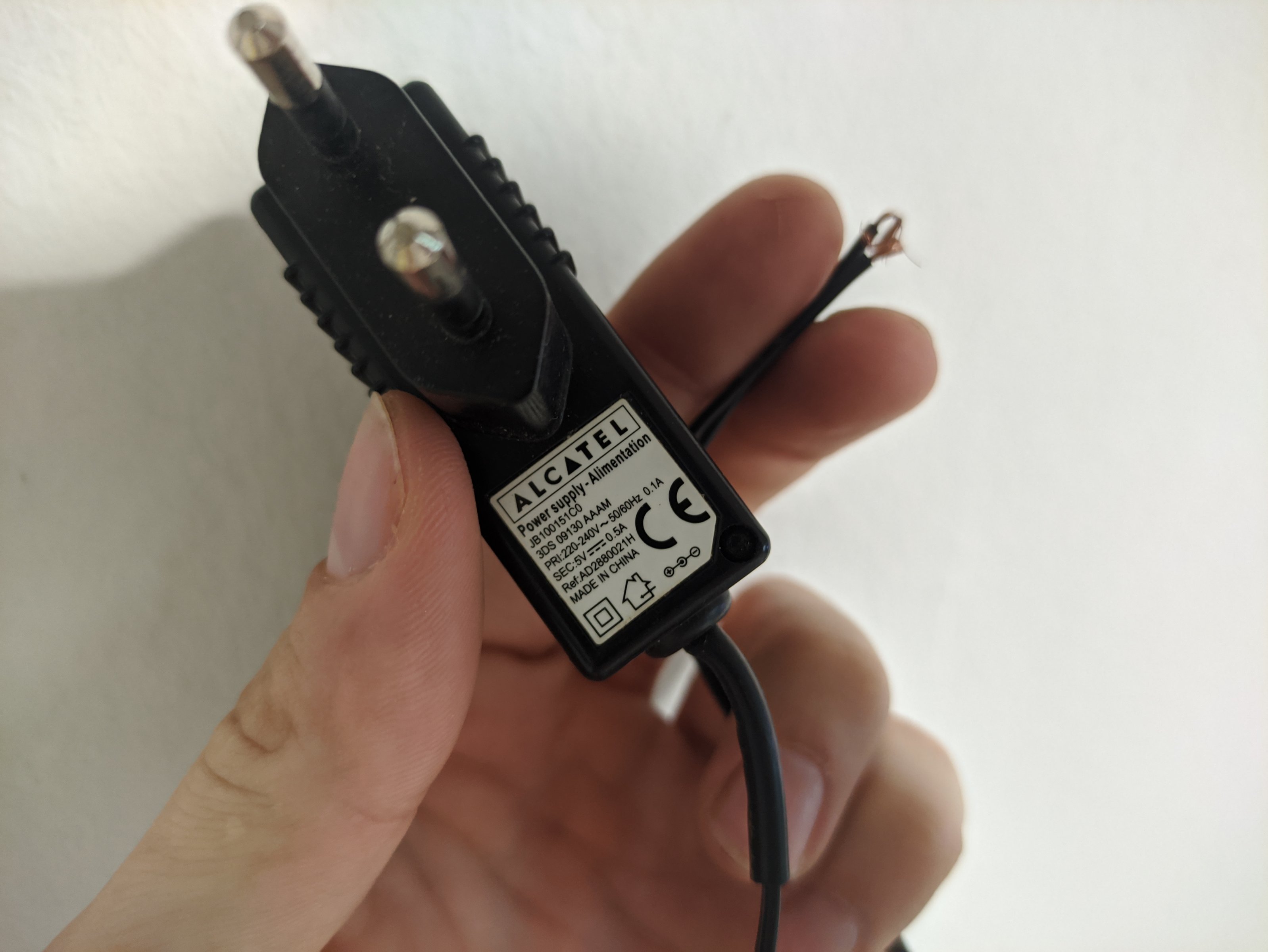

Konkretno kao sa slike 5v 0.5A, e sada nasao sam da je Vin = 5V, da je Iout = 10mA, ali ne mogu da vidim koliki je Iin to jest koliku struju smem da mu dovedem da mu ovih 0.5A ne bude mnogo ?

[tiksi]

Tih 0,5A mu je malo , treba ti nekih 2A.

[Spawn]

Doveo sam mu 5v 2A i dobio sam 4.37v na outputu izmedju prvog i srednjeg pina..

[alexa_pg]

Očigledno ti ova tehnika ne leži. Možda ti je spacijalnost kompjuteri ali softver. Za hardver nisi.
Bez ljutnje, daj ovo nekome da ti napravi dok još može.

Doveo sam mu 5v 2A i dobio sam 4.37v na outputu izmedju prvog i srednjeg pina..

Na izlazu iz tog stabilizatora treba da bude 3.3V koji služi za napajanje procesora. Ako si mu na te pinove doveo 5V, prosesor je kaput. Volio bih da je preživio ali male su šanse.

Svako dalje objašnjavanje kako da provjeriš stabilizator 3.3V je gubljenje vremena i ispod nivoa i za hoby sekciju.
