Samsung 940BF

[Kobac]

LCD TFT MONITOR
PROIZVOĐAČ: Samsung
MODEL: 940BF
MODEL DODATNO: LS19HADKSP/EDC
PANEL: HSD190ME13
*****************************************

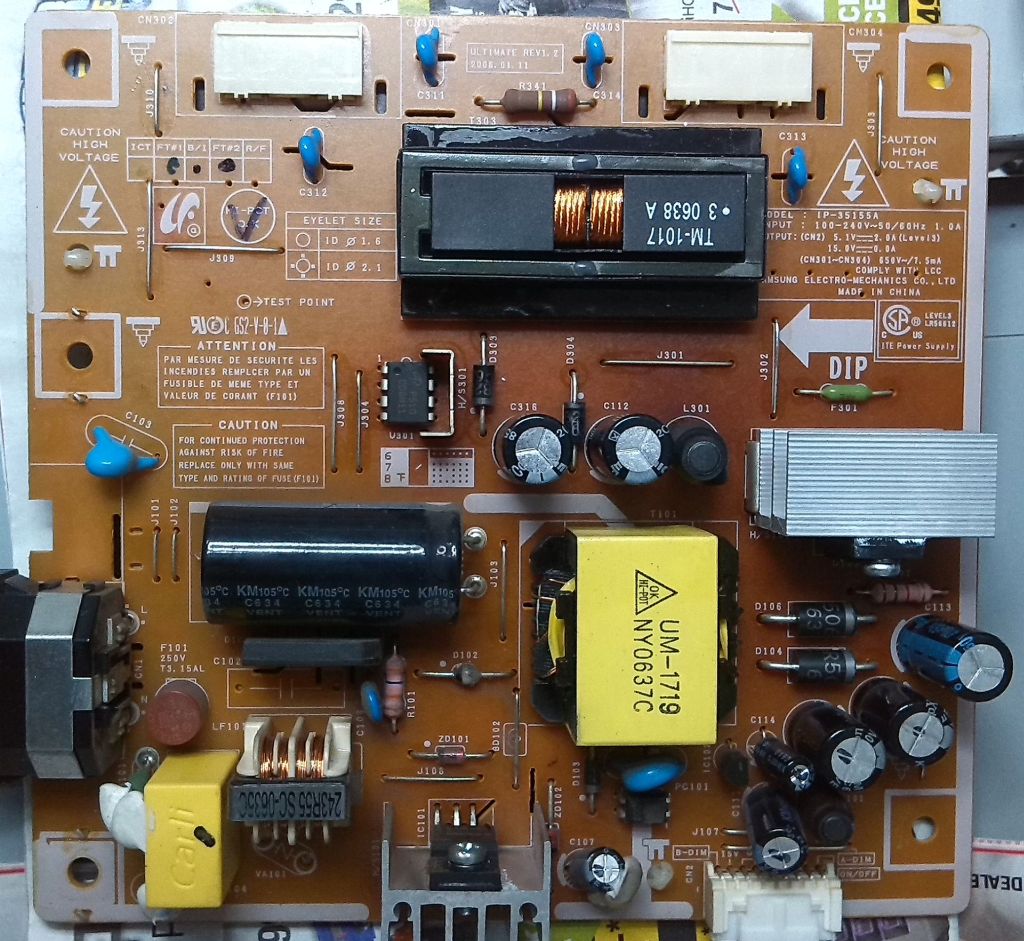

Zamenjeni kondenzatori u mrezi i napajanje daje potrebnih 5 i 15V koji su u redu kao i kasnije 3.3 i 1.8V ali i dalje ne daje nikakve znake zivota, ledica na prednjem panelu ne sija uopste a i ne reaguje na dugme za paljenje.
Ako ima i neko servisno uputstvo dobro bi doslo posto sam pronasao neko koje se samo vodi da je od njega.

[toce]

Zameni ovaj tranzistor i bice sve u redu.

[Kobac]

Konacno stigoh malopre da se dohvatim i njega.

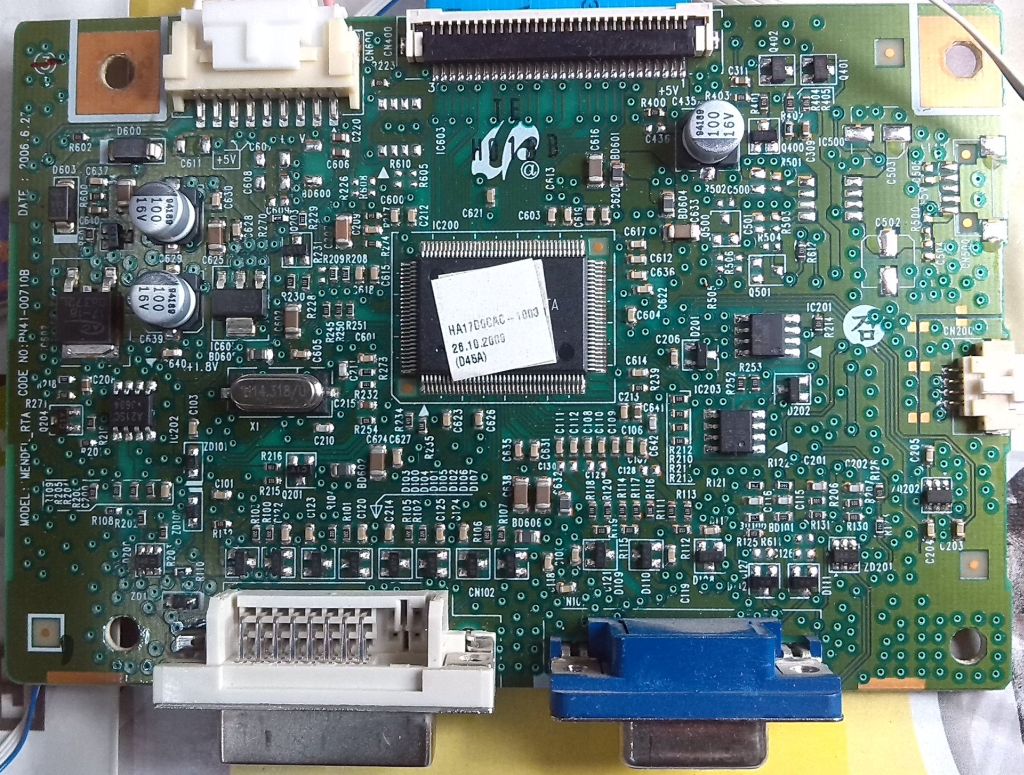

Verovatno je druga sasija u pitanju pa Q602 nema vec bih rekao da tamo ide tranzistor Q601 (mali sot23 gore levo na ploci) i on je u redu sa tim da regularno stoji zakocen (npn, 0.7V na bazi).
Ne znam sta bih dalje gledao posto mi sve deluje mrtvo i zakoceno a opet svi potrebni naponi su prisutni (15, 5, 3.3 i 1.8V).

[milan]

Imas ovde semu, nije bas 100% ista ali moze da posluzi.

Kod: Označi sve

http://linfotech.co.uk/schematics/Samsung/Samsung%202032BW.pdf

Prekontrolisi da li ima 5V na LVDS konektoru, verovatno je @toce na taj napon upucivao.

[Kobac]

Pronasao sam jos dve sheme od 940BW, nije nijedna ali pomazu.
Na panelu nema napona ali u principu ne moze ni da ga bude posto ni ne salje napon za paljenje na tranzistore i mosfet koji to odradjuju kao ni nigde drugde. Na tasteru za paljenje ima 1.8V i reaguje na pritisak ali se nista ne desava a napon za ledicu ide sa procesora ali bih rekao da 2.2V koliko je konstantno prisutno nije dovoljno da upali led na prednjem panelu.
Sve mi nekako mirise na neku blokadu ili nesto slicno a nisam bas siguran ni da nije stradao procesor.

Dobio sam ga pa hteo da ga osposobim kolegama sa posla da se vise ne corave na onom prastarom koji imaju ali sve mi se cini da su se dzabe radovali.

[toce]

Pogledaj na te dve seme na mainboardu gde imas i dal imas fet tranzistor ako ima nadji ga gde je na ploci i zameni ga.

[ursus]

Pokušaj skinuti i premjeriti te smd elektrolite....na lijevoj strani MB

[Kobac]

Pogledaj na te dve seme na mainboardu gde imas i dal imas fet tranzistor ako ima nadji ga gde je na ploci i zameni ga.

Ima mosfet, oznaka je Q400 i pali napon za panel. Ispred njega su dva tranzistora i probao sam ceo sklop koji radi ispravno odnosno salje 5V na panel kada se pravilno pobudi.

[toce]

Onda ti ostaje da flesujes 25L1005MC IC201

[Kobac]

Mislio sam da mi to bude sledeci korak ali na zalost nemam sadrzaj a i bice da ih ima razlicitih za ovaj isti model.
Na primer, u delu koji pali +5V na panelu na ovom modelu se pre mosfeta nalaze dva tranzistora i nizak nivo pali napon na izlazu a recimo po shemi koju imam ide jedan tranzistor pre feta i pali ga visok nivo sa kola.

[Stolle]

Pogledaj šemu za 931BF.

[toce]

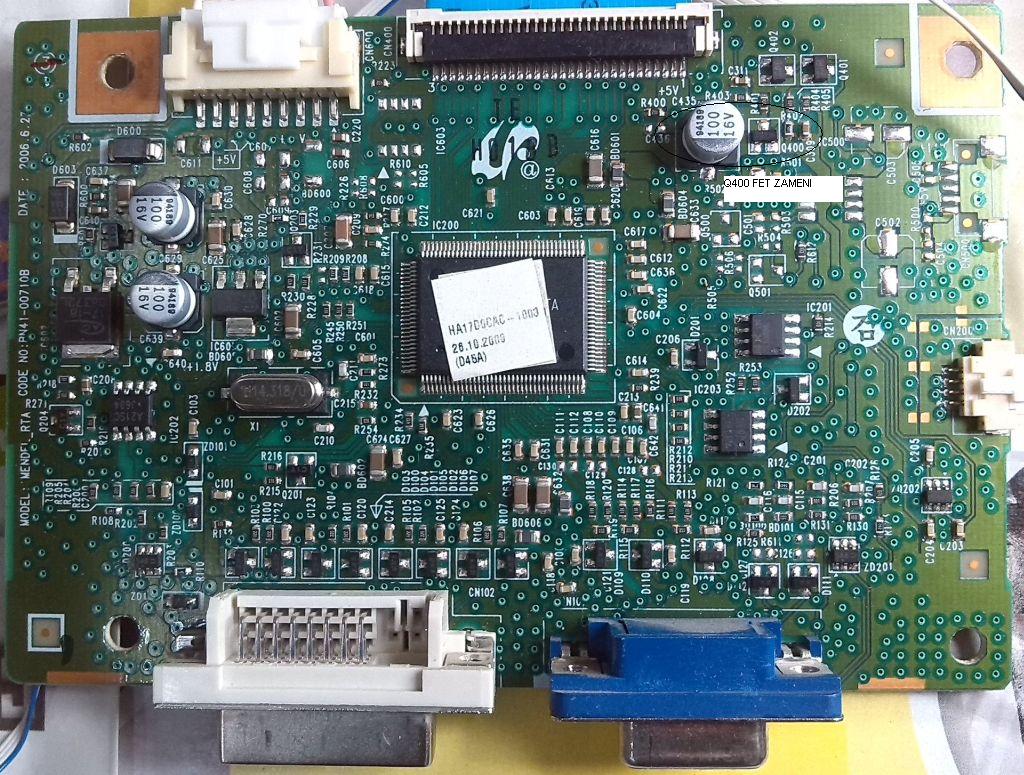

Zameni prvo ovaj FET Q400 a ako nece da krene onda cu ti postaviti sadrzaj flesa. klikni na sliku da uvecas da vidis gde se nalazi Q400.

[Kobac]

Znam dobro gde je Q400, proucio sam sve oko njega vise puta.
Dovodio sam na PANEL_EN tacku nizak nivo i tada fet pusti napon na panel tako da mislim da je to u redu ali mogu da ga potrazim i zamenim.
