Panasonic TX-P42G20E horizontalne linije [ODUSTAO]

Post napisao video » 06 svi 2022, 17:34

PLAZMA TV
FIRMA: PANASONIC
MODEL: TX-P42G20E
CHASSIS: GPF13DE
MAINBOARD: TNPH0838
PANEL MODEL: MD-42FF13PE1
SMPS: LSEP1290EE

***************************************
SIMPTOMI:
Horizontalne linije u boji preko citavog ekrana, bez prekidanja tona.
Bez blicanja Red LED diode za mogucu gresku!

DETALJAN OPIS KVARA i PREDUZETE RADNJE:
Televizor radi par minuta te se onda pojave horizontalne linije u boji preko citavog ekrana. Ton je uredu. Ne moze se tada ugasiti na daljinski, samo na glavni prekidac. Nakon ponovnog restartanja greska se izgubi, bude sve uredu nekih par minuta i opet iste linije.
slika

Naponi sa SMPS-a su kao po servisnoj dokumentaciji (Vsus 210v), mjerio sam na konektorima da li se mjenjaju prije i za vrijeme kvara - isto.
Raskonektovao pa opet konektovao sve konektore pa i one fletove prema panelu - isto.
Onda sam usao u servisni mod, provjerio ima li prije kakvih gresaka - nema ih.
Sacekao da vidim hoce li pojaviti gresku u sevisnom modu - hoce.

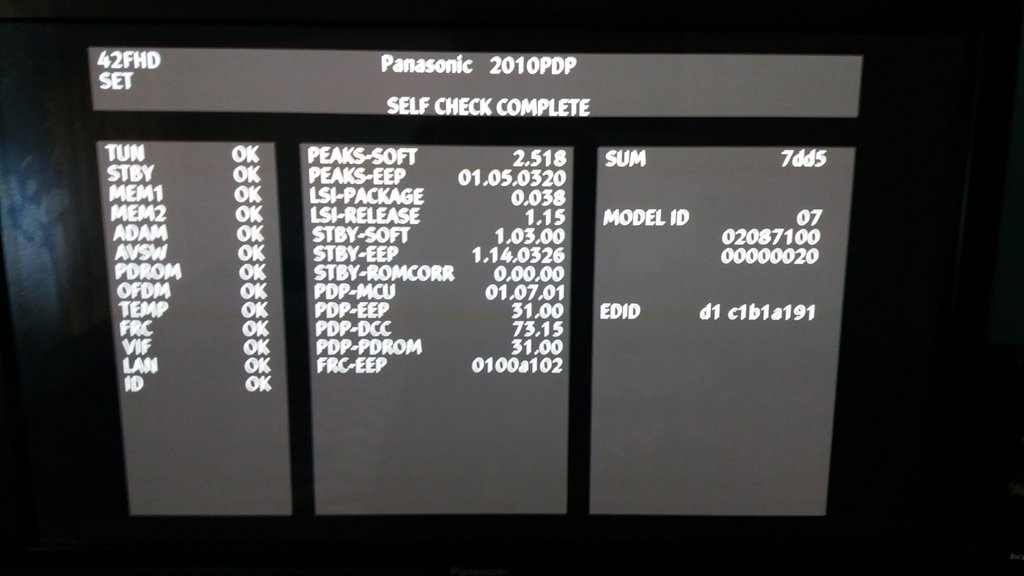

Uradio sam i self check
slika

I da, nekad prije se TV znao sam ugasiti pa opet upaliti, sam od sebe.

Molim za pomoc, TV je moj :fanzo: a kad se sebi radi dodatni je pritisak :mrgreen:

video
_
_
Postovi: 17
Pridružen: 19 Sep 2012, 07:55
Location: Sarajevo - BiH
Specialty: broadcast

Re: Panasonic TX-P42G20E horizontalne linije

Post napisao video » 06 svi 2022, 23:14

Zamjenjeni smd elektroliti na main bordu kao i vecina na smps-u. Prelemljeni smps i ss bordovi. Stanje isto.
Sve vuce na Panel.

Avatar
alexa_pg
gxu
gxu
Postovi: 4210
Pridružen: 22 Avg 2006, 08:10
Lokacija: Podgorica

Re: Panasonic TX-P42G20E horizontalne linije

Post napisao alexa_pg » 06 svi 2022, 23:51

Koliko sam shvatio iz tvog objašnjenja, ton ima uvijek.
Šta se dešava sa slikom kad se ugrije. Da li slika (program koji gledaš) nestane a umjesto žive slike se pojave te linije u boji ili živa slika ostaje i dalje samo što se preko nje pojave te linije.

Obzirom da kada se pojavi taj kvar prestane i daljinski da ti radi, navodi me na zaključak da je neispravna digitalna ploča (A)
Potrebno je provjeriti da li se neka od komponenti (stabilizatori napona) griju više nego što treba. Na toj ploči ima par DC-DC konvertora i provjeriti napone koje daju. Probaj izmjeriti napone kad radi i kad prekine sa radom.
Ostale sklopove, uključujući i panel, za sada sam eliminisao samo iz razloga što sa kvarom prestaje da radi daljinski upravljač. Izuzetak bi bio stapen za napajanje (P)
Zašto se neki ljudi obdareni za tehniku ne bave njom već nekim sporednim stvarima?

video
_
_
Postovi: 17
Pridružen: 19 Sep 2012, 07:55
Location: Sarajevo - BiH
Specialty: broadcast

Re: Panasonic TX-P42G20E horizontalne linije

Post napisao video » 07 svi 2022, 09:04

Slika nestane i pojave se linijje. Daljinski radi osim funkcije power off( ne moze se ugasiti na daljinski). pa se mora ugasiti na glavni prekidac. Mene buni to grijanje jer svaki put kad poslije greske ugasim i odmah upalim greska nestane pa se pojavi poslije.
Sto se tice A borda, zamjenio sam sve smd kondezatore, propratiti cu napone na istom

video
_
_
Postovi: 17
Pridružen: 19 Sep 2012, 07:55
Location: Sarajevo - BiH
Specialty: broadcast

Re: Panasonic TX-P42G20E horizontalne linije

Post napisao video » Juče, 13:00

Odustao!
