Vivax LED TV-32LE79T2S2-nema sliku [ODUSTAO]

[baracuda]

LED TV
FIRMA: Vivax
MODEL: Vivax LED TV-32LE79T2S2
MODEL DODATNO: (upiši podatke - dugačka oznaka (LG i Samsung je imaju))
CHASSIS: (oznaka šasije ako znaš)
MAINBOARD: TP.MS3663T.PB751
PANEL: HV320WNB-N56
T-CON BOARD:HV320WHB-N56 47-6001694
SMPS: (upiši podatke)


***************************************
SIMPTOMI:

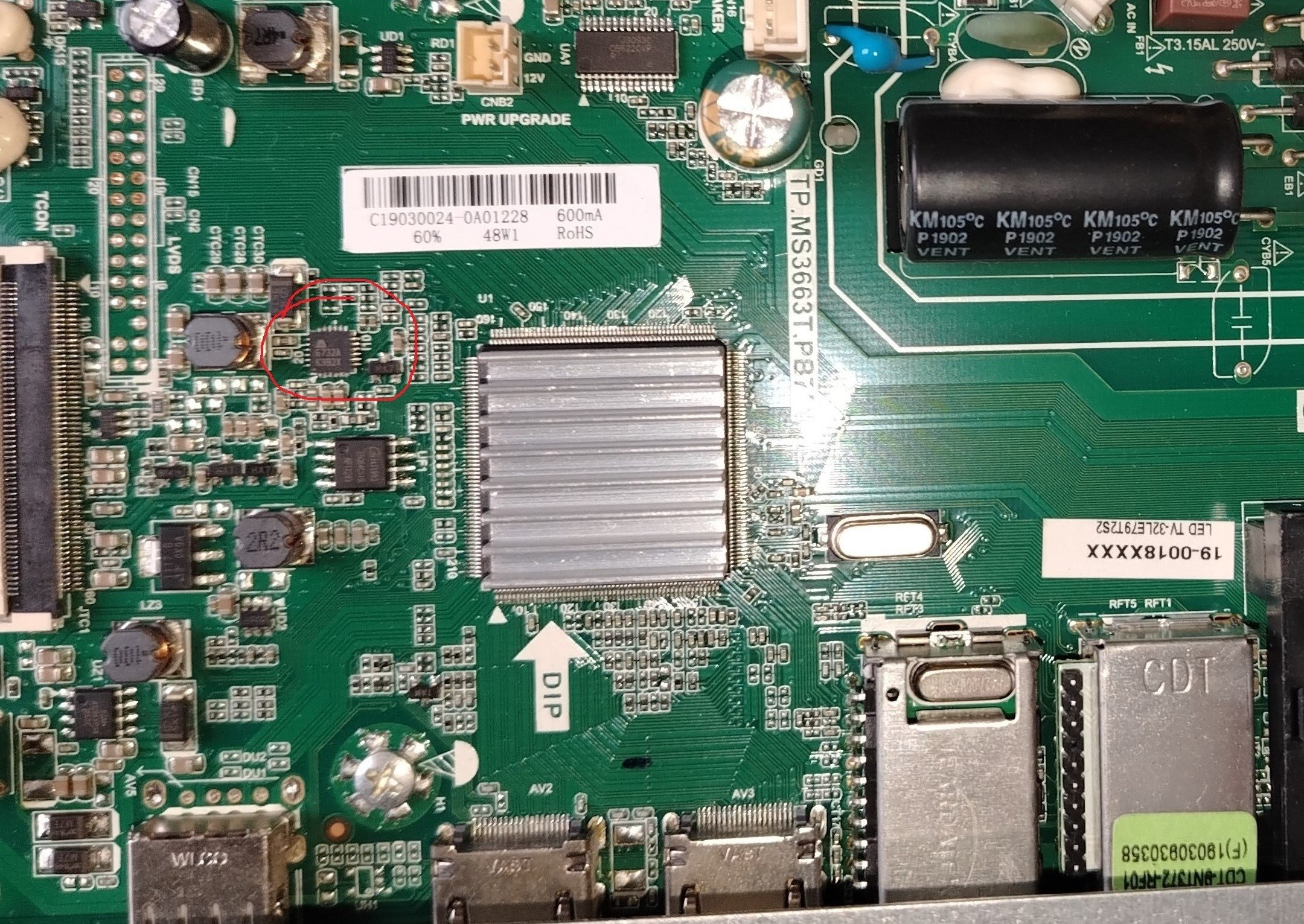

Nema slike-rastera,samo upaljen led i tamno plavi ekran-ne pali se panel.Reaguje on-off,nemam daljinac za dalje.Na tcon ploci nema nijedan napon,nema AVDD,DVDD....,na glavnoj nema napon napajanja panel VCC na pinovima LVDS konekora (Pinovi 1,2,3),cak i kada se otkaci flet.Nemam panel tester da vidim stanje panela,ali po ovome lici da je ploca otisla.Nedostaje panel VCC napon na nekom od kola,ali se slabo snalazim koje je kolo u pitanju .Takodje na stabilizatoru 1117 3,3 nemam ni ulaz ni izlaz.A na samoj ploci postoji 12V,5v i 3,3V na fleshu.U prilogu sema i slika ploce,a sama pomoc je da lociram koje kolo,ili ti naponi idu iz procesora.Koliko sam uspeo da ispratim napon VCC panela ide od kola 6732A,a tu nemam nista.Ima li smisla ulagati u ovo?

tp_ms3663t_pb751_service_info.pdf

(10.79 MiB) Preuzeto 56 puta.

[KASA1]

Kolko vidim po šemi, za panel VCC zadužen je QM3, smd mosfet (P-channel, SOT-23)... provjeri njega i ostale elemente na toj liniji napajanja,... ako je u kratkom spoju, blokiran je rad DC/DC kontrolera.

[baracuda]

I ja sam to gledao ,ali ne znam gde je na ploci.....nema mnogo opisa na samoj stampi pa nisam uspeo da lociram.Ako mozete barem deo da zaokruzite na gornjoj slici jer su mi oci ispale i zato ovo pisem.Ili barem pored cega da ga trazim .....pregledao sam sve sot 23 nigde kratak spoj

[KASA1]

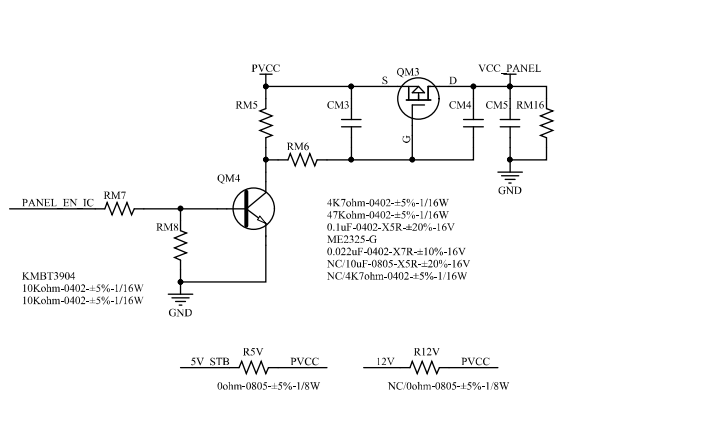

Ne znam mu poziciju, pogledaj šemu, poprati liniju napajanja (VCC_PANEL) sa LVDS konektora. Tu je spojen drain (D) tog tranzistora, na source-u bi trebao imati 12V s napajanja a na gate dolazi pobuda sa procesora (PANEL_EN IC, pin 158), preko smd tranzistora QM4 (smd oznaka "1AM").

[baracuda]

Samo da pitam,posto mi je nelogicno,nasao sam koji je tranzistor,prevedeno sa service manuala uopste nije ta smd oznaka nego druga,zato mi je i bio zastoj.....Na slici gore Pvcc dolazi preko otpora R12V kao i R5V...ali 0 otpor stoji na R5V,a nema nista na R12V,verovatno koristi 5V posto je 12V napajanje celog uredjaja,kao izbor.Nasao sam sve komponente,ispratio do 10k otpor ka procesoru.Pin 158 ne daje napon ,a procesor se solidno greje.Koliki napon treba da bude na PANEL_EN IC preko unimera i da li je stalno prisutan,posto nemam osciloskop?Procesor ne otvara QM4,na bazi tranzsitora QM4 je 0V,na S tranzistora QM3 imam 5V,a na D nista........Procesor????

[alexa_pg]

Da li će PVCC biti 12V ili 5V zavisi od tipa panela koji je ugrađen.
Kod tebe je ugrađen BOE panel i on radi na 5V
Znači, na Sourse QM3 bora biti 5V
Da bi se on uključio, potrenbo je da iz procesora dođe napon 3V3. Na bazi QM4 napon će biti 0.7V
Napon nije stalno prisutan već samo kad se TV uključi.
Za probu, možeš nakrtarko spojiti kolektor i emiter QM4 i tako učiniti QM3 uključenim. Pojaviće ti se napon VCC panel.
Ako budeš imao sreće, možda sve proradi. Ako ne, najvjerovatnije ne valja procesor.
I ako si sve provjerio, provjeri još jednom da ti neki kond. nije u kratkom spoju. Posebnu pažnju obrati na kod. u kolu VGH, VGL...

[baracuda]

Kada se odspoji flet-znaci samo ploca ukljucena,pri prespajanju C-E i istovremenom merenju napona,napon se podigne na 4,8V i automatski pada do nule.Jos nesto ne valja,jer svlaci napon na nulu.Hladnjak procesora ne moze prstom da se drzi duze.Panel nisam uspeo da vidim da li je sevnuo.A od kondenzatora nisam nasao nista ni na Tconu ni na ploci.....Mislim da je ovde mrka kapa,ali ajde jos malo.....sada je definitivno kvar na ploci,samo nazalost ne mogu da proverim stanje panela bez testera.

[alexa_pg]

...Hladnjak procesora ne moze prstom da se drzi...

Ako je tako, bataljuj rabotu.

[KASA1]

Samo da pitam,posto mi je nelogicno,nasao sam koji je tranzistor,prevedeno sa service manuala uopste nije ta smd oznaka nego druga,zato mi je i bio zastoj.....Na slici gore Pvcc dolazi preko otpora R12V kao i R5V...ali 0 otpor stoji na R5V,a nema nista na R12V,verovatno koristi 5V...

Da, to je OK, ja sam pretpostavio da je napajanje panela 12V i zato sam ti napomenuo da na source-u moraš imati taj napon.

,... Procesor ne otvara QM4,na bazi tranzsitora QM4 je 0V,na S tranzistora QM3 imam 5V,a na D nista........Procesor????

QM4 je u funkciji tranzistorske sklopke i bez pobude na bazi je u zapiranju, isključen, a kratkim spajanjem C-E si ga "uključio" i dobio napon za panel.
Ako doista u kratkom vremenu dolazi do zagrijavanja procesora, složio bih se s kolegom,... mani se toga.

[baracuda]

Gledao sam plocu za Vivax,sa odgovarajucim panelom,s obzirom da nemam daljinski ako naleti neka kombinacija ploca-panel gledacu da kupim pa makar i ne bio vivax.Ono sto me zaintrigiralo,je da li je moguce menjati procesor sa bilo koje ploce TP.MS3663T.PB751 ako panel odgovara?Mozda imam neki neispravnu,pa me interesuje konstrukcija same ploce.Ono sto je glavna razlika hardverski su samo pinovi koji idu na lvds,zamenom flesha uz procesor sta bi se dobilo?I/O pinovi sa procesora mogu da se razlikuju u samom rasporedu zica na panelu,a posto je ovde flet koja bi potencijalna razlika bila ako je i tcon na oko isti kao na samom tv-u?Sve ostalo po meni konstrukcijski je isto jer je sama ploca sa istim vodovima-HDMI,Antenski ulazi,,Kablovski,pozicija ostatka cipova za generisanje napona......sve se nalazi na istom mestu i procesor mora da gadja u rasporedu te pinove.Adresa flesha bi bila razlicita,kao i pozivanje adresa od strane procesora.Ukratko sta proizvodjac moze da promeni od ploce do ploce?......I pitanje da li moze da se menja panel HV320WNB-N56 sa panelom HV320WNB-N86 za ovu plocu?Ovo pitam ako naletim na plocu koja nosi drugi tip panela......Tema se zatvara.....odustao-druga ploca.

[alexa_pg]

Kako hoćeš. Ja se ne bih puno zafrkavao sa tom pločom i tim panelom. Lako možeš da nabaviš na izgled potpuno ustu ploču ali da je kombinacijom otpornika predviđena da radi na 12V a ti je prikačiš na 5 voltni panel.
Ne kažem da je nemoguće ali prepravljati je gubljenje vremena.

[baracuda]

Necu da se zezam, odustao sam vise je pitanje sa aliexpresa, nova ploca sa daljincem istih oznaka bez oznake panela da li moze da se uklopi. Trenutno nema na kp ploca sa svim detaljima meni potrebnim da ne promasim. A ovoliko znanja nemam trenutno da bih bio siguran u kupovinu. Zato i pitanje. Ako je konektor za panel isti kao moj da li svaka ploca odgovara sem napona napajanja panela?

[alexa_pg]

...Ako je konektor za panel isti kao moj da li svaka ploca odgovara sem napona napajanja panela?

Na tvoje pitanje ne može se dati uopšteni odgovor. Sve zavisi od proizvoljača panela.
Kao primjer, LG i Samsung prave skoro iste panele, iste konektore, ali im je raspored pinova drugačiji. Kod jednog idu s lijeva na desno a kod drugog obratno.
Da li se isplati ulagati veliki trud u prepravke za tu kanticu od aparata.

[baracuda]

Sve je jasno,ovo zadnje sam pitao da bi meni jasnije bilo,tj.da izbegavam Aliexpres za ovakve stvari posto su nedovoljno pojasnjeni predmeti.Pogotovo za skuplje.Ako ploca naleti-naleti....inace ima jos malo mesta u kontejneru posto ne lagerujem neispravno.Hvala za diskusiju,nauci se nesto novo.Dodajte ODUSTAO u naslovu,ja ne mogu.
