Adler LE46D1 negativna slika

[Shizo]

LED TV
FIRMA: ADLER
MODEL: LE46D1
CHASSIS: TP.SIS231
MAINBOARD: TP.SIS231.PT82
PANEL: nema nalepnicu, neko je već skinuo, verovatno BOE HV460WU2-200
T-CON BOARD: HV460WU2-200
SMPS: na mainboardu


***************************************
SIMPTOMI:
Negativna slika (što treba da bude crna to je bela, crvena je plava itd..)

DETALJAN OPIS KVARA i PREDUZETE RADNJE:
Mušterija kupio na buvljaku kao ima zvuk nema sliku, popravio sam pozadinsko osvetljenje i kad sam uključio vidim bela pozadina svetloplavo piše Adler, nisam ni sumnjao da nešto ne valja, pomisleći da kinezi tako su napravili, sve zatvorio i stavim na tv program i onda primetim da su slike kao davno u color foto filmu sve u negativu.

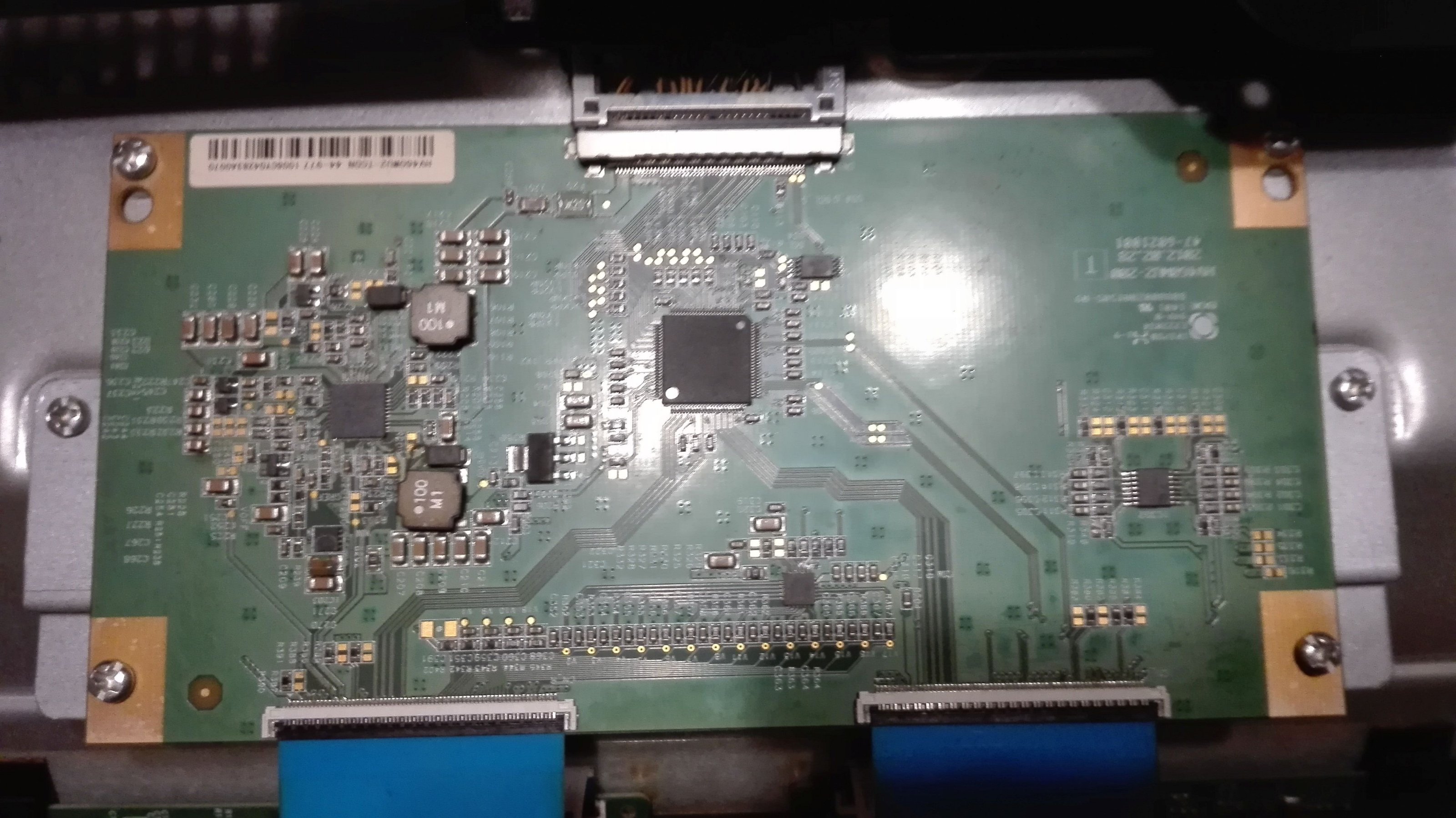

Panel sam oprezno skinuo i ne verujem da sam ga oštetio, sumnjam da je greška na T-con-u, slika se ne koči, nema linije, nema ni vibriranja.

[vlada69]

Možda je manjan panel ili MB ploča. Pokušaj u SM da promeniš jeida/vesa . Može biti kvar i na T-conu.

[Shizo]

Otkačio sam levu/desnu stranu ali slika ista.

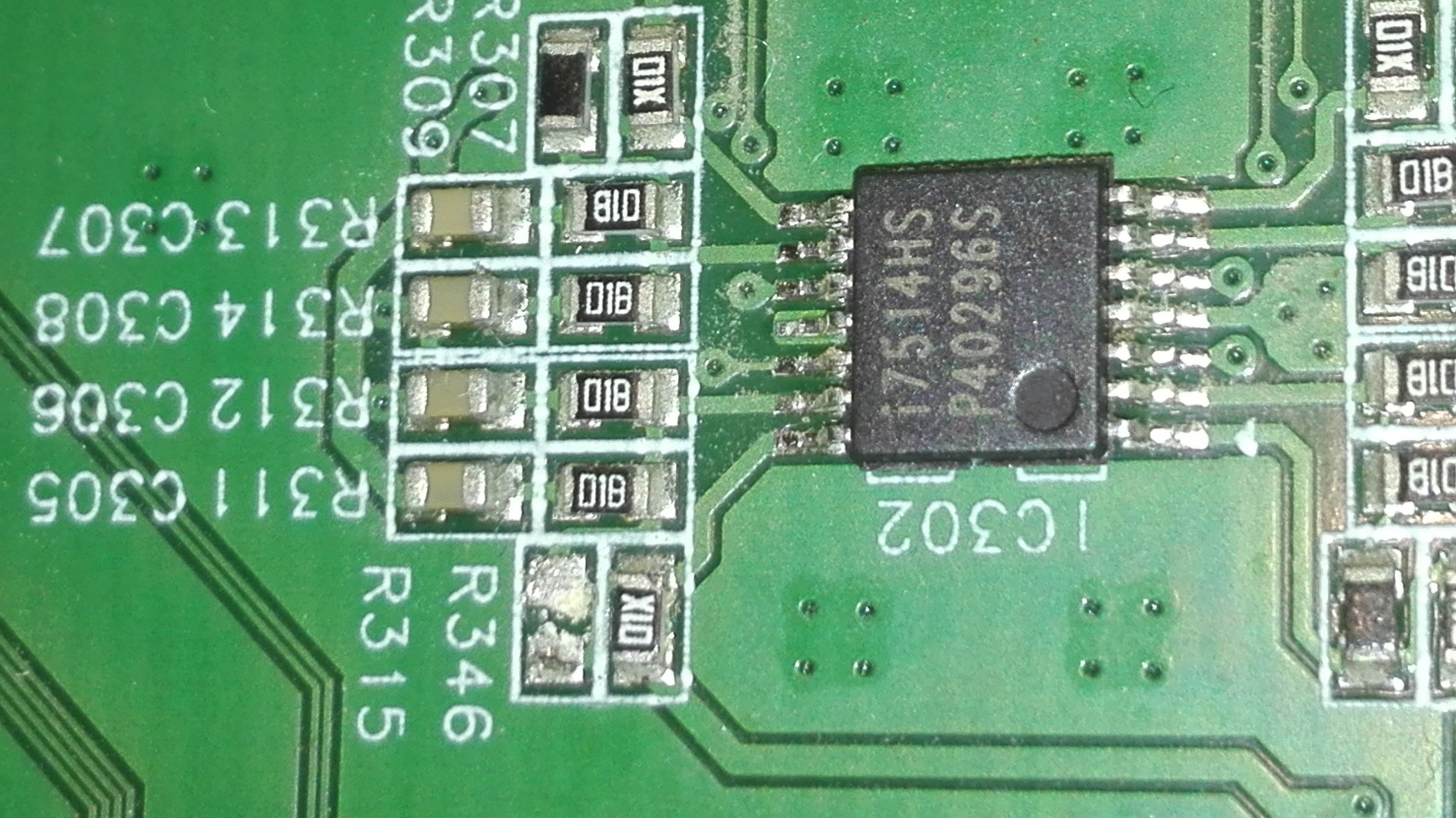

Pregledom T-CON-a sam primetio da je dugačak originalni šaraf za nogara skinuo otpornik R315, pa bi trebalo sad saznati vrednost.

Ovaj šaraf je bio zašrafljen u oklopni lim od T-CON-a, ali pošto nema nogara neko je zašrafio skroz da bude u rezervi, ali onda automatski ošteti T-CON-a koji je 5mm ispod lima, to je konstrukcijska greška, nisam ja zašrafio jer ne drži poklopca.

[Ribery]

Iskreno tu može panel da bude češće nego T-CON. Ti paneli su jako loši. Jedino da kažeš mušteriji da se dijagnostika plaća pa ako hoće da rizikuje da nabaviš drugi T-CON da probaš. Ovako je rizik a gubiš vreme

[alexa_pg]

... dugačak originalni šaraf za nogara skinuo otpornik R315, pa bi trebalo sad saznati vrednost...

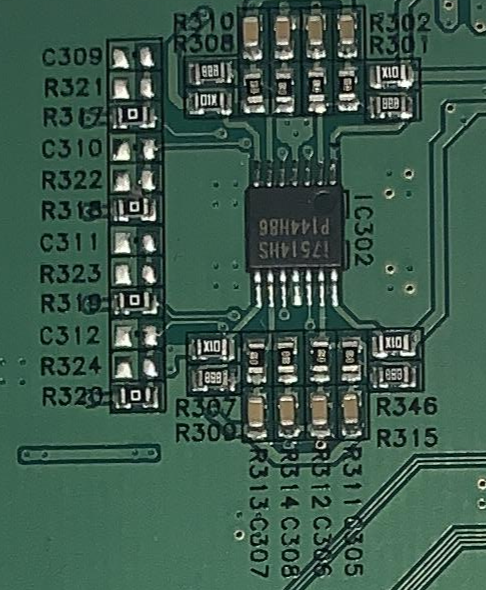

Ako može da pomogne slika tog dijela T-con-a
Rekao bih da je u pitanju otpornik 68K
Na slici se da vidjeti da su otpornici R307 i R346 isti kao i R300 je isti kao i R315

[KASA1]

Moguće da je samo u tome i problem. Ovaj čip (IC302) je višekanalno operaciono pojačalo pa su tu vrlo bitne vrijednosti otpornih djelitelja koji mu određuju rad,... bez obzira radi li se o invertirajućem ili neinvert. spoju.

[Shizo]

KASA1 dobro si primetio simetričnost, kod mene ima puno otpornika bez markiranih vrednosti, izvadio sam R309 (nije R300) da izmerim i to je 8k2, znači R315=8k2, stavio sam 8k2 ali nije pomoglo.

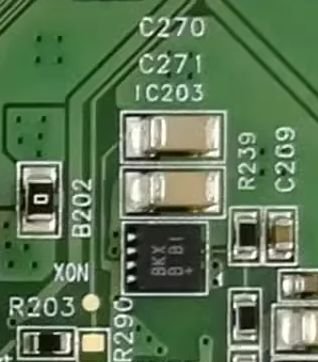

Ovog je oštetio desni šaraf, a sad pogledao levu stranu i tamo baš naiđe na malog 8-pinskog integralca IC203 i tamo šaraf izlizao natpis, moguće da je i slomio iznutra, mada ovako nevidi se..
Slika je sa interneta na mojoj ne vidi se šta piše.
Koji je taj integralac, da nabavim.


[zoran radivojevic]

Na Aliexpress sam nesto pronasao pod tom oznakom. Kaze da je u pitanju kolo MAX9650ATA. Izgleda isto, ima osam nogica, oznaka na kolu BKX.

[zoran radivojevic]

A pogledaj i na nekom T-con od drugog tv-a ako imas. Evo pronadjoh da ga ima ima na T-con od Grundig-a, oznaka na t-con S100FAPC2LV0. 3, pozicija kola OP1, samsungov panel LTA320HN02.

[Shizo]

Da to je to MAX6950, pregledacu T-CON-e imam ih puno..
