VOX 32DSM470B panel problem

[rinedel]

LED TV

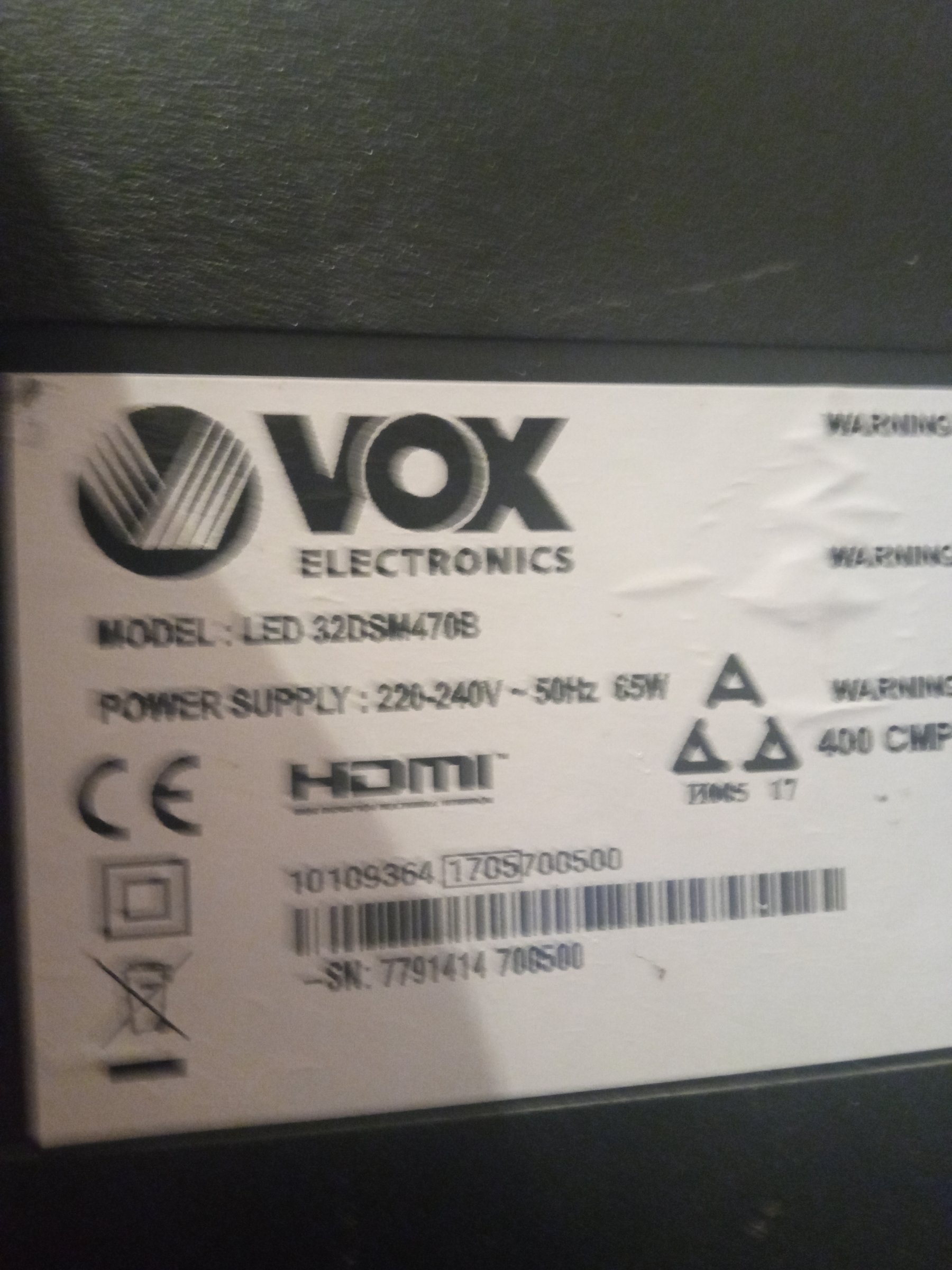

FIRMA:VOX
MODEL: 32DSM470B
MODEL DODATNO: VES315WNDS-2D-N13
CHASSIS:

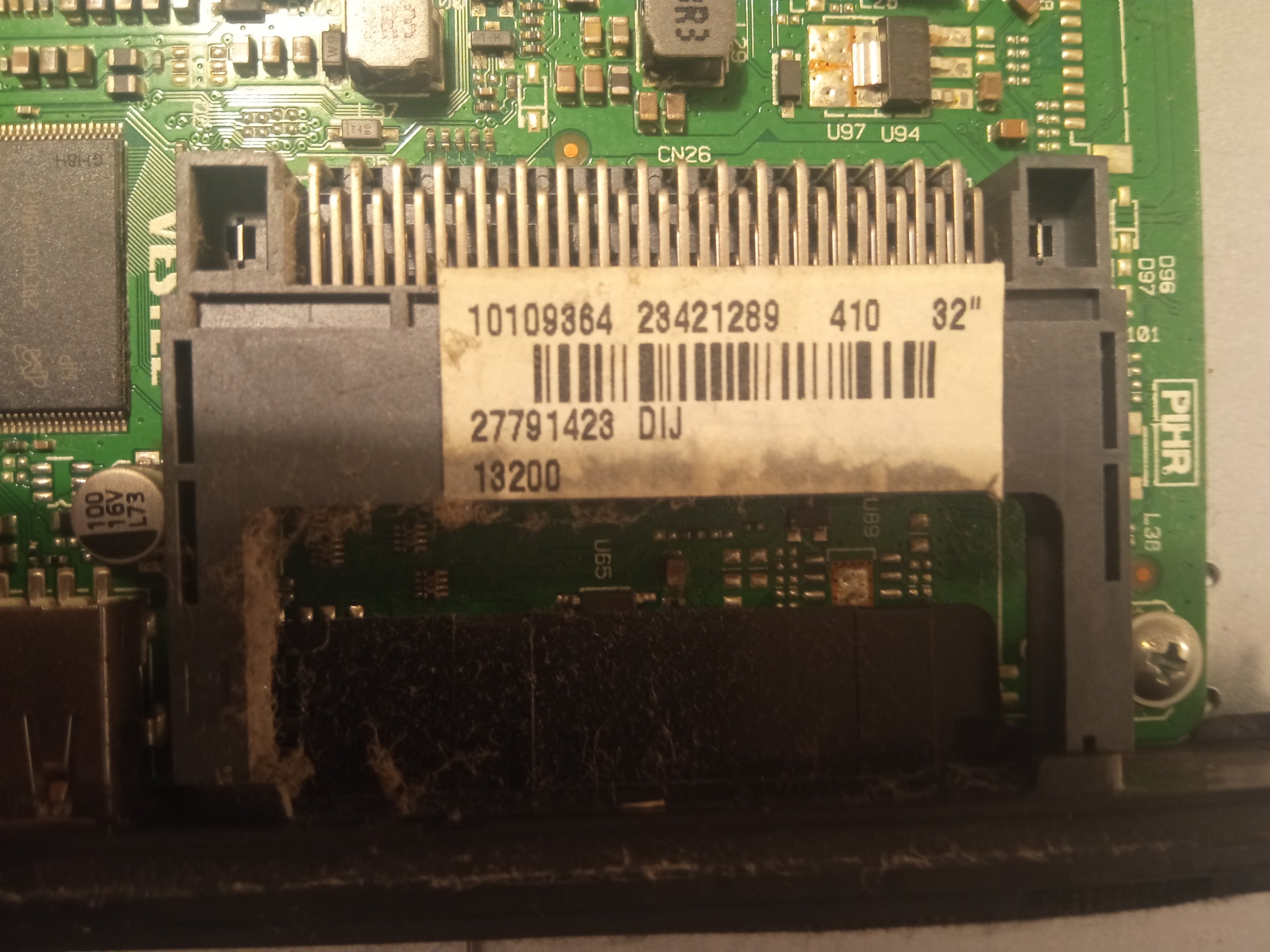

MAINBOARD:17MB110P

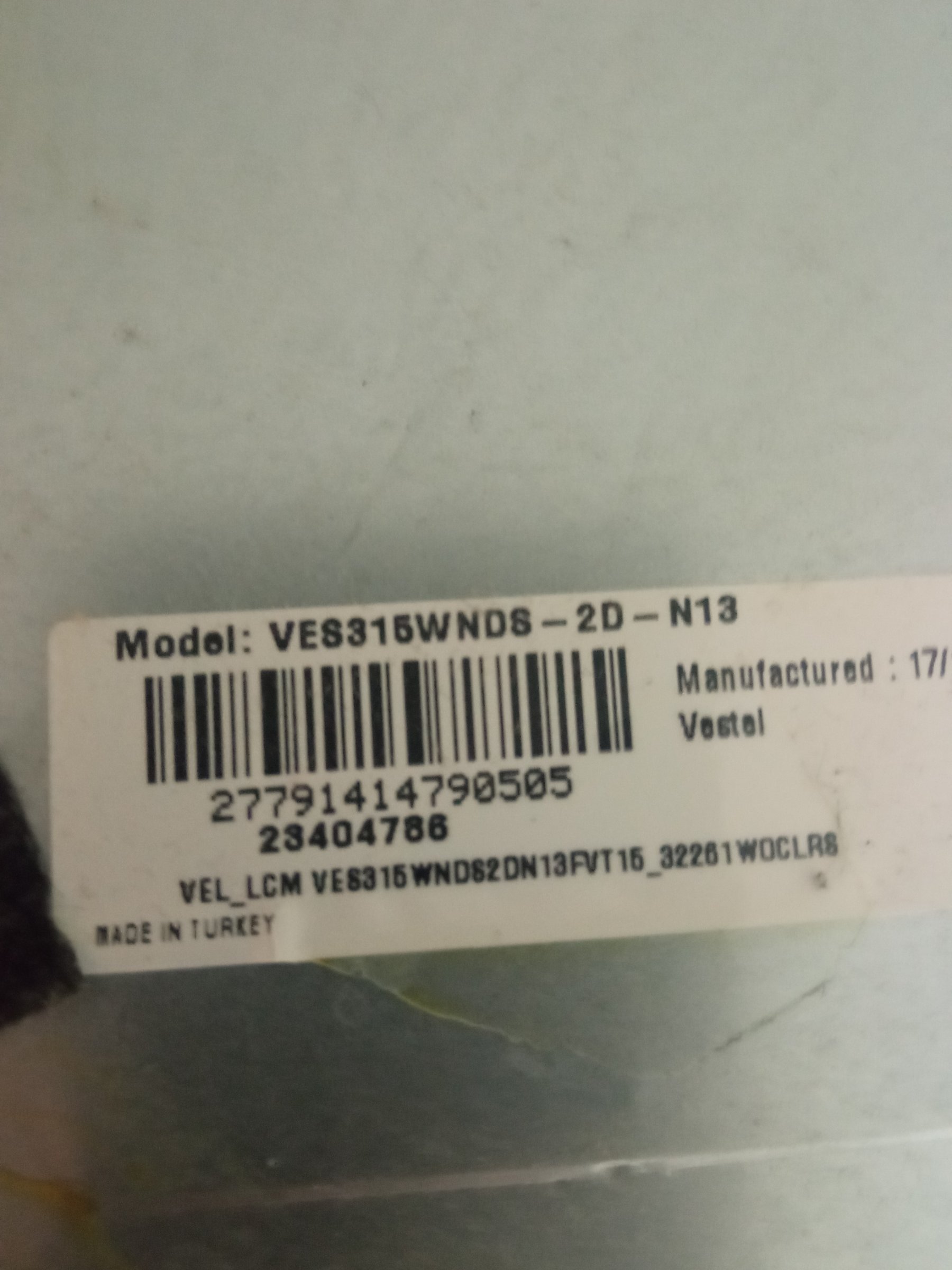

PANEL:VES315WNDS-2D-N13
T-CON BOARD:
SMPS: 17IPS62

***************************************
SIMPTOMI:
Panel pretrpio fizičko oštećenje (naprslina od udarca)

DETALJAN OPIS KVARA i PREDUZETE RADNJE:
Utvrđeno oštećenje izazvano udarcem loptice skočice i panel VES315WNDS-2D-N13 je naprsnuo,pozadinsko radi.
Trenutno imao na raspolaganju panel ves315wnds-01 ,koji sam ugradio i imam situaciju da panel ne pokazuje grafiku,sada sam u nedoumici da li za ovu ploču i panel postoji sadržaj za upis programatorom,jer nemogu sa usb-a.Ukoliko neko od kolega ima sadržaj za navedenu ploču i panel molio bih da ga postavi.Pozdrav kolegama.
Slike u prilogu.

[KASA1]

...jer nemogu sa usb-a...

Zašto ne? Nije neizvedivo, ako znaš proceduru riješi to USB flash memorijom,... jedino što moraš poznavati SM i, kako nemaš slike, kucati napamet.

[alexa_pg]

I mene čudi zašto "ne može usb". Jedino ako ne rade USB potrovi.
Ako rade, to je najlakše. Snimiti fajl VESTEL_D1_Plus_PNL.bin na flešku i napamet u SM i tako isprobati.

[rinedel]

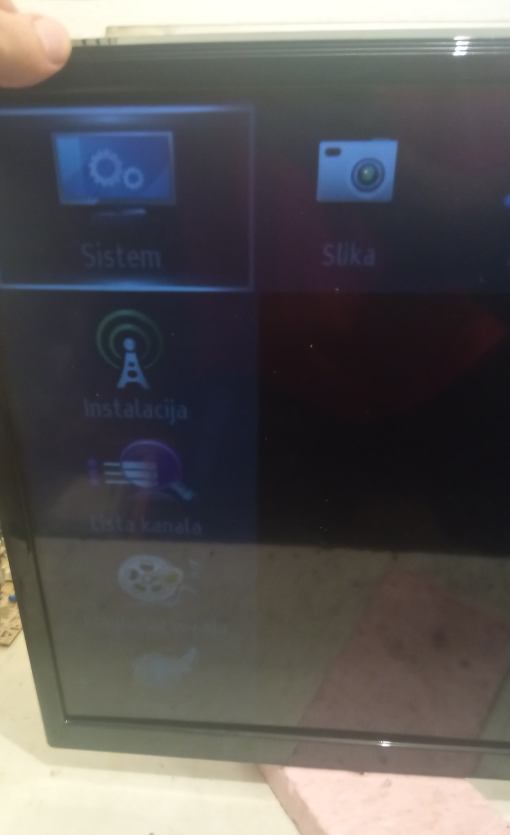

U međuvremenu snašao sam se za slike menija pa će mi biti nešto lakše da se snađem u kretanju po "crnom" ekranu.

[alexa_pg]

Evo ti fajl VESTEL_D1_Plus_PNL.bin. Na flešku napraviš pq folder i u njega stavi ovaj fajl. Dalju proceduru znaš. Ubaciš flešku u aparat pa u struju. Sačekaš desetak sekundi da on svoje odradi, uđeš standardno u SM, osam puta dolje, OK. Sačekaš 10-tak sekundi i gasiš TV. Isključiš iz struje za svaki slučaj, ponovo pališ ali bez fleške i probaš. Sve radiš napamet - bez slike.
Može se desiti da zbog napamet rada ne uđeš fino u SM ili ne pogodiš USB operations pa ako ne prođe iz prve, ponovi postupak još neki put. Mora da proradi.

[tiksi]

Kad radim napamet prvo ubacim USB u TV pa tek onda ukljucujuem TV .
Kad se TV pokrene jednom pritisnem OK za slucaj da ne bude "PRICINA ST. BY " ( cini mi se da tako nesto ispise kad tv predje sam u ST.BY ) jer onda ne ulazi u SM.
Onda ulazak i SM i jedanput strelica na gore ( da ne bih brojao) i on je na USB operations. Pritisnem OK i pratim led na flesci , treba da trepne par puta.

[alexa_pg]

Tako je kolega. Odlično napisano. Do detalja. Mogućnost greške svedena na minimium.

[KASA1]

Kolega @rinedel, sve to imamo u expert dijelu detaljno razrađeno (dakako, i mnogo više od toga). Nama profesionalcima članstvo u expert grupi nužan je alat u svakodnevnom radu,... razmisli o tome i javi se na pp ako imaš kakvih pitanja (bilo meni, bilo kolegi @alexa_pg).

[rinedel]

Rezime urađenog:sa prvim panelom nisam uspio pokrenuti tv,našao drugi skoro pa orginalni,nakon montaže slika ima .U toku rada sam uočio na power modulu da je struja led dioda smanjena previše pa i to ću popraviti,uglavnom smatram aparat riješenim.Hvala kolegama na sugestijama i pomoći.
