ALPHA 65F8UA,udar groma

[zoran radivojevic]

LED TV
FIRMA: Alpha
MODEL: 65F8UA
MODEL DODATNO: NE ZNAM
CHASSIS: NE ZNAM
MAINBOARD: JUC7. 820.00243914 JUC7.820.00243914
PANEL: C650Y19-F8
T-CON BOARD: NE ZNAM
SMPS: CH3230-2SF600U CH3230-2SF 600-U

***************************************
SIMPTOMI:
Udar groma, ne daje znake zivota

DETALJAN OPIS KVARA i PREDUZETE RADNJE:
Nakon udara groma stradao mrezni deo, stanje maticne ploce nepoznato!Ali prvo da resimo mrezu. U mreznom stepenu stradao glavni osigurac(zamenjeno), mosfet(8A700V) i kolo na poziciji U211 oznaka LD5760GR(sop7) koje je u vezi sa fet-om gore pomenutim. Originalno kolo nema da se kupi u Srbiji, a da cekam nekoliko nedelja iz Kine ne mogu. Moje pitanje je koji mrezni kontroler bih mogao staviti kao zamenu? Pretragom sam pronasao nesto slicno napr. NCP1203(isti je raspored pinova) ili SG6742HR(drugaciji raspored pinova). Ako neko ima jos neki predlog za probu mreznog kontrolera?

[KASA1]

Ovdje imaš tablični kalkulator za odabir odgovarajućih zamjena mrežnih kontrolera:

Kod: Označi sve

https://remont-aud.net/ic_power/

Na pinning tablici označi pinove sa LD5760 i dobit ćeš ispis zamjenskih čipova koji po tom pinningu odgovaraju.

Ovako na prvu, tu bi išao LD7575 uz otpornu prilagodbu na pinu 1 za odabir radne frekvencije (vidi datasheet oba kontrolera i bit će ti jasno o čemu pričam).

[alexa_pg]

Da ne bi gubio vrijeme a neispravna i matična, predlažem.

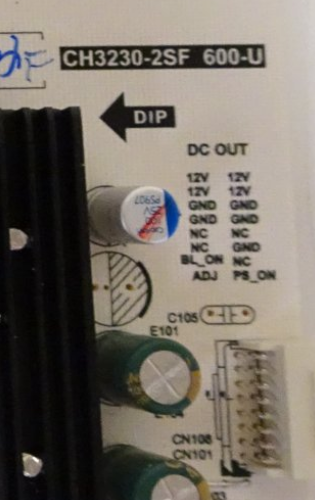

Kako stepen za napajanje CH3230-2SF 600-U na svom izlazu prema matičnoj ploči daje samo +12V, uradi sledeće.
Prikači matičnu na neki externi ispravljač 12V i probaj je. Mora da sija LED dioda za St.by, mora da reaguje daljinski i trebalo bi da se vidi (pod jakom sijalicom) neka slika. Ako je pogođen i ext ulaz, pojaviće se i ton.
Hoću da kažem. ako je ploča neispravna, ne gubi vrijeme oko popravke stepena za napajanje.

[zoran radivojevic]

Da i to sam hteo probati, jednostavno nisam imao vremena. Nema veze i ako bude neispravna maticna bar cu imati mrezu za prodaju posto ih nema kod nas na trzistu.

[zoran radivojevic]

Maticna ispravna, uradjeno kako je kolega "aleksa_pg" objasnio. Reaguje na daljinac, ima ton preko HDMI ulaza. Idemo dalje, poruceni neki kontroleri pa cemo videti.

[zoran radivojevic]

Stvar je resena. Ovako stoje stvari:u medjuvremenu pronadjena jos dva nagorela otpornika pozicije R122 i R116(nemoguce iscitati vrednosti), a vezani su na GATE mosfet-a. U nedostatku seme radilo se napamet i po nekoj logici! Umesto R122 stavljeno - 10 oma, a na R116 - 0 oma. Po predlogu kolege "KASA1" na mesto mreznog kontrolera ubaceno kolo LD7575 bez ikakvih prepravki! TV radi bez problema, nista se ne pregreva-dovoljno je testiran, nadam se da ce potrajati. Po meni LD5760=LD7575. Jos jednom hvala kolegama, bez njih verovatno ne bih nista uradio!
