Philips 42PFL4307H/12 pola slike zrcaljene

[torentino]

LED TV
FIRMA: Philips)
MODEL: 42PFL4307H/12
MODEL DODATNO:
CHASSIS: Q552.4E LA
MAINBOARD: 313929715683
PANEL: LC420EUE
T-CON BOARD: 32/37/42/47/55 FHD TM120 ver 0.3 6870C 0401C
SMPS: HR PSLS42

***************************************
SIMPTOMI:

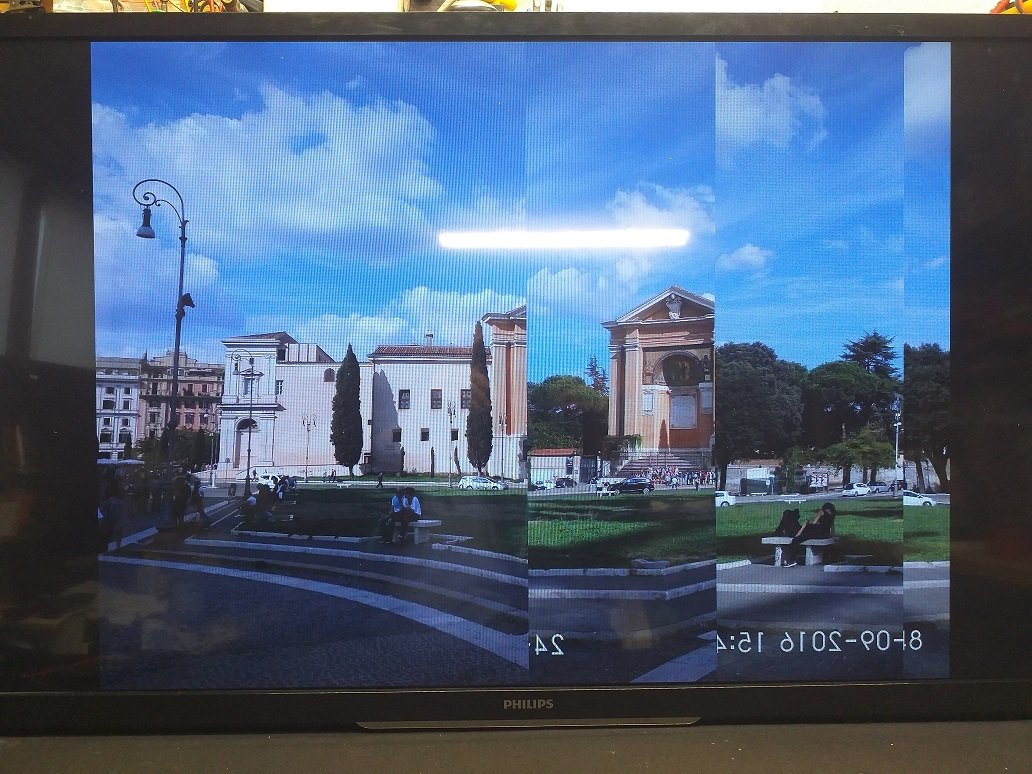

Desna polovina slike je mirrorisana

DETALJAN OPIS KVARA i PREDUZETE RADNJE:
Ne morem se odlučiti ili je kvar na matični ili na t-conu. Ima li nekog sa iskustvom?

[nisavici]

T-CON verovatno čim je samo jedna polovina slike. Da li si čisto kontakte na lvds kablovima i ruberima? Premeri referentne voltaze na t-conu

[torentino]

Pa sčistio sam, zamijenio među sobom.Koje su referentne voltaže, nisam baš još stručko u ovome.

[nisavici]

Kod: Označi sve

https://remont-aud.net/forum/78-68232-1

[toce]

Koliko fletova ima t-con daj sliku.

[torentino]

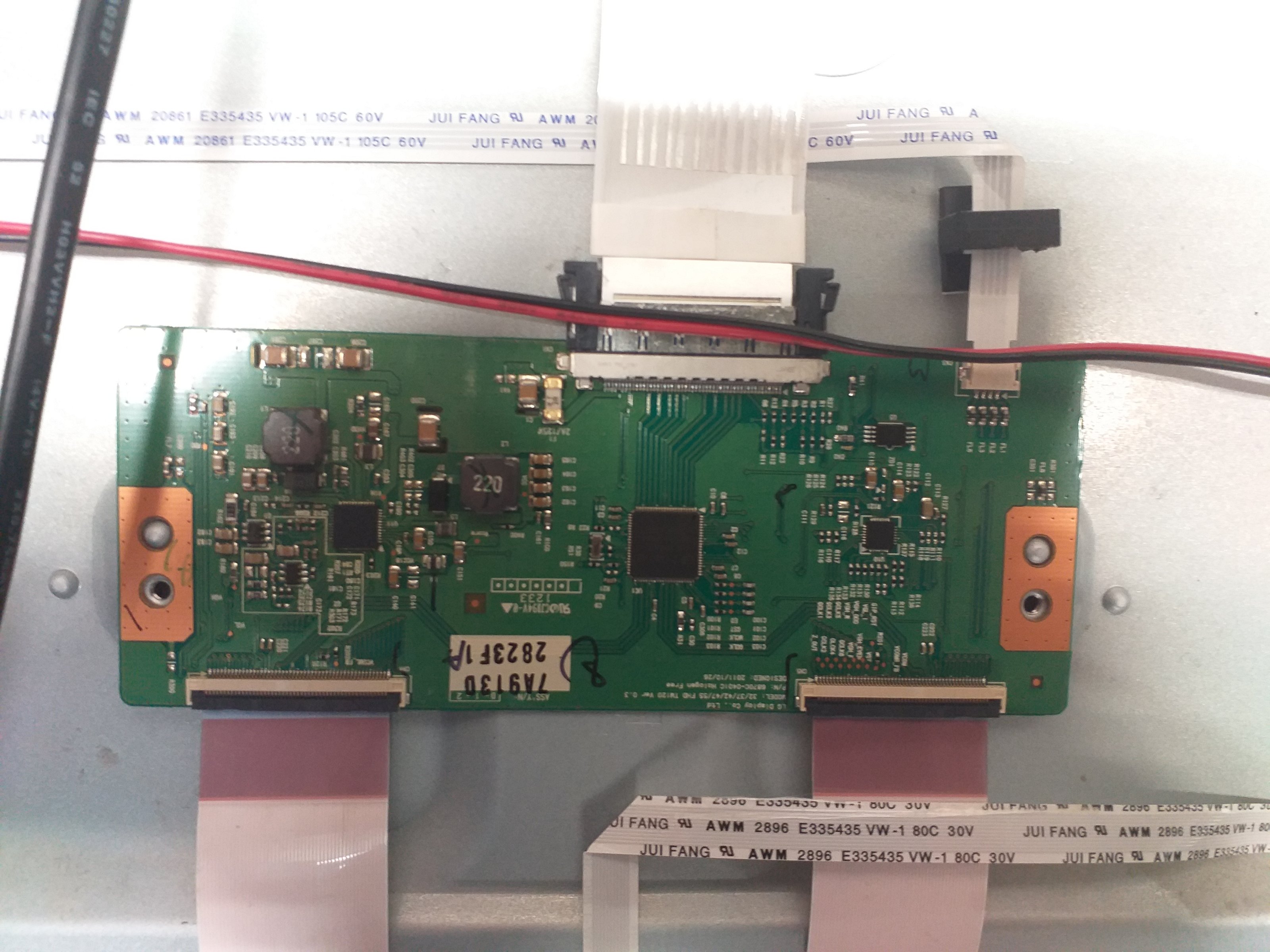

Dva komada, evo..

[nisavici]

ovaj levi flat na slici nije dobro "legao" mozda ti to pravi problem spoji sve ponovo,to je sigurno

[torentino]

Ne brini, spojio 10 puta, sčistio, zamijenio među sobom...Nekdje sem pročitao, da imaju driver ćipovi panela ulaze za mirorisanje slike, možda je panel loš...
Zarazio se sa koronu

[nisavici]

Ne verujem da je do panela,ili tcon ili su losi fletovi pa negde gube kontakt.da je do chipa bila bi cela slika takva ne samo polovina.pogledaj i ulaze u fletove da nije neki kriv kontakt dovoljno je jedan da nema pa moze tako da kvari sliku.Da li si probao sa drugim lvds kablom ako ga imas?Da li se pregreva neki chip dok radi tv?

[torentino]

Nemam drugi LVDS, ništa se ne grije.Ohmski izgleda dobar kabl.

[KASA1]

@torentino, ako se odgovor odnosi na post neposredno iznad, citat nije potreban!

Šo se tiče same teme, da li je mijenjana matična ili t-con?

[nisavici]

Nema cipova na panelu ako je odvojen T-con to je sve u njemu.Verovatno je u njemu problem ovako napamet
Pozdrav,

[torentino]

Hvala na upozorenju,
ništa nije bilo još mijenjano, tražimo greško, pa da se ne mijenja đabe.

[toce]

Zameni fletove levi stavi na desni a desni na levi.

[KASA1]

Već je to probao,...

Sumnjao sam u nekompatibilnost komponenti, no, ako nije ništa mijenjano, rekao bih da problem treba tražiti u t-con boardu,... nije isključeno ni da je došlo do oštećenja sadržaja eeproma pa možeš prvo probati s tim, naravno, ako uspiješ naći odgovarajući sadržaj.

[zozontv1]

Kod nekih modela Philips LCD-a postoji neki ''demo'' u korisničkom meniju koji deli sliku na pola.
Nisam istraživao čemu to služi jer sam brzo pobegao odatle (radi se o mom ličnom Tv-u)...
Model je 32PFL3403/12.

[torentino]

Onaj menu ima istu dostorziju, tako i vsi menuji.
Kad nacrta PHILIPS na poćetku problem je isti.

[nisavici]

Probaj otkaci fletove sa t cona do displeja pa upali tv vidi da li će da pokaže neku anomaliju na belom ekranu da bi bio siguran da li je do njega ili t cona. Ne znam da li će uspeti ako nema signal ali čisto probaj

[torentino]

Nikakve anomalije nama kad odkačiš panel.

[alexa_pg]

Teško je napamet reći šta tačno prouzrokuje ovu pojavu. Kao što kažu kolege, može biti svašta. Od matične ploče do panela.
Kako iz tvog profila vidim da si korisnik (nisi serviser) predložio bih da ne kupuješ napamet ni t-con ni matičnu već da aparat poneseš u neki od servisa. Tamo će kolege ako ništa drugo, sistemom eliminacije utvrditi šta je neispravno i na osnovu toga odlučiti šta da se radi.
Sve drigo je gubljenje vremena.
